Levelflex FMP51, FMP52, FMP54 HART
Endress+Hauser
6
Montage
6.1
Conditions de montage
6.1.1
Position de montage appropriée
1
A
C
 4

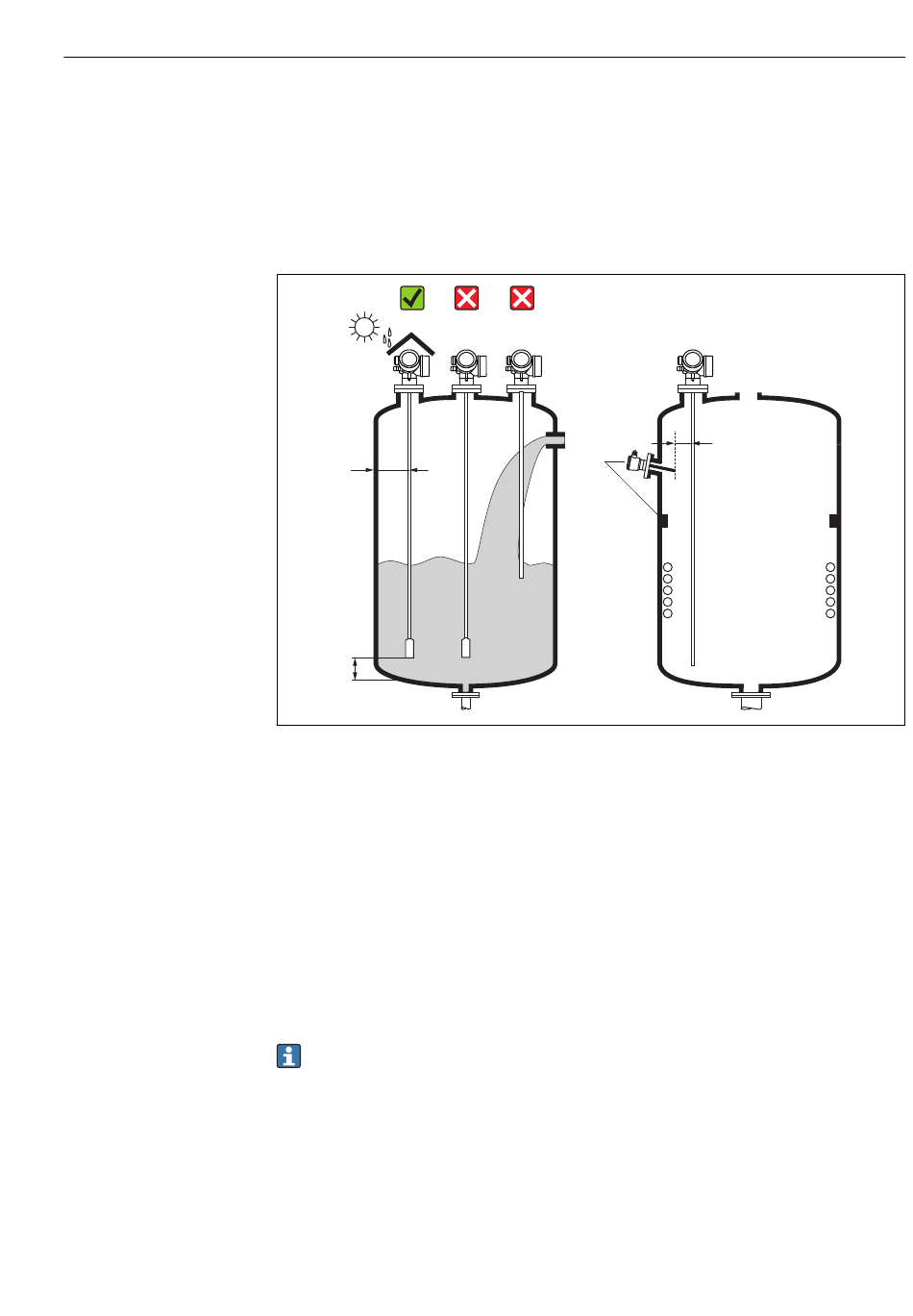

Conditions de montage pour Levelflex
Distances de montage
• Distance (A) entre les sondes à câble et à tige et la paroi de la cuve :
– dans le cas de parois métalliques lisses : > 50 mm (2 in)
– dans le cas de parois en matière synthétique : > 300 mm (12 in) des parties
métalliques à l' e xtérieur de la cuve
– dans le cas de parois en béton : > 500 mm (20 in), sinon la gamme de mesure
admissible peut être réduite.
• Distance (B) entre les sondes à tige et les éléments internes (3) : > 300 mm (12 in)
• Distance (C) entre l' e xtrémité de la sonde et le fond de la cuve :
– Sonde à câble : >150 mm (6 in)
– Sonde à tige : >10 mm (0,4 in)
– Sonde coaxiale : >10 mm (0,4 in)
Dans le cas des sondes coaxiales, la distance avec la paroi et les éléments internes n' a
aucune importance.
2
3
4
Montage
B
A0012606
21
