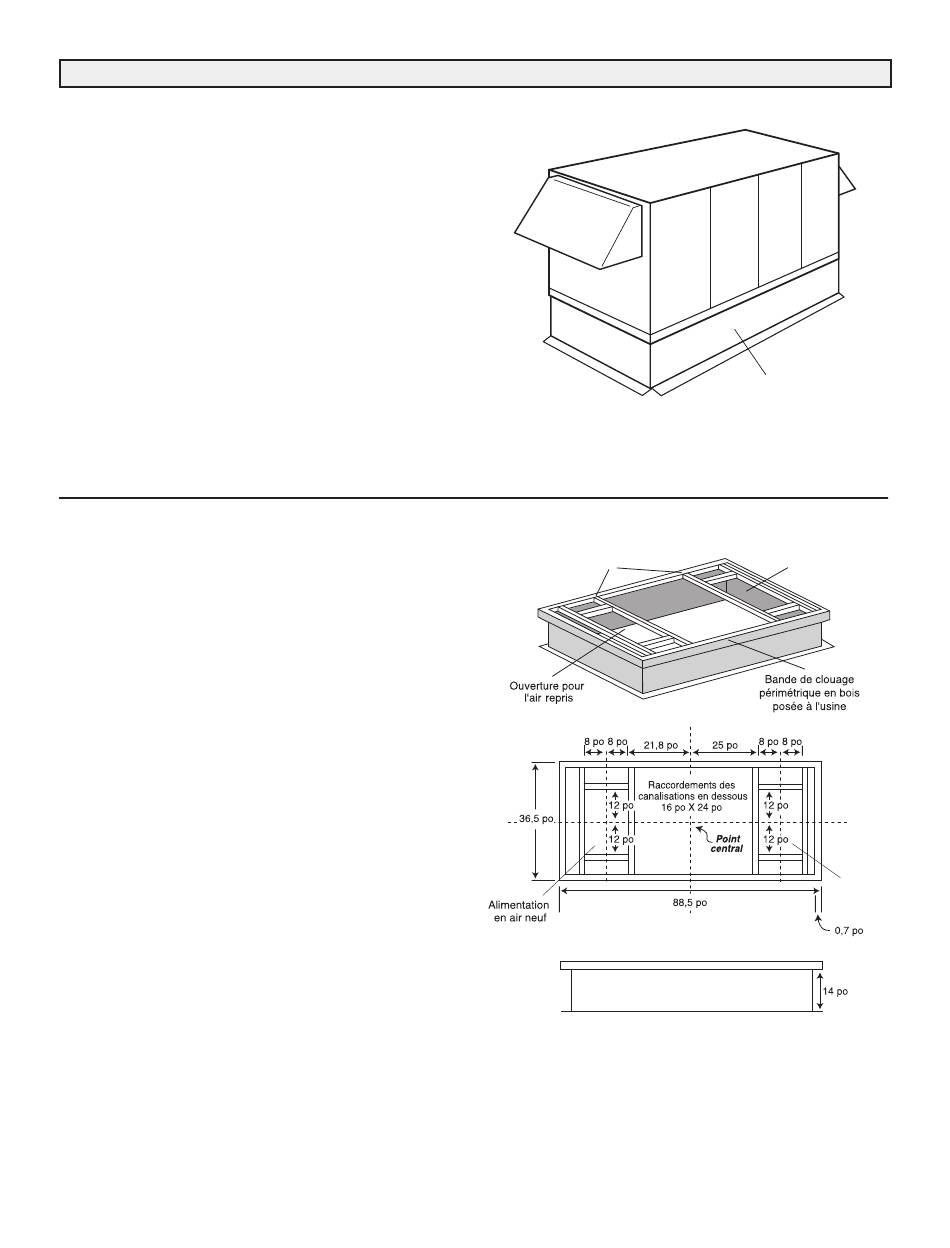

Montage du 2500EFD
Pose sur le toit
Le 2500EFD a été conçu pour être monté à
l'extérieur et, habituellement, il est attaché à un
cadre de soutien sur le toit.
On recommande de laisser un espace libre d'au
moins 40 pouces (1 mètre) sur un côté du VRC,
pour faciliter l'entretien des filtres et des noyaux de
l'échangeur de chaleur.
Cadre optionnel sur le toit
(Pièce numéro 53-2500)
Il faut procéder avec prudence lorsqu'on place les
traverses de ce cadre de soutien, pour qu'elles
soient correctement alignées avec les ouvertures des
canalisations sur le VRC.
En outre, il est important de s'assurer que le
périmètre du cadre de soutien est isolé, mais que
son intérieur ne l'est pas. De cette façon, la chaleur
provenant de l'édifice empêchera les bacs et les tubes
d'égouttement de geler.
N.B. : Le cadre de soutien sur le toit mesure un pouce de
moins que les dimensions extérieures du coffre de l'appareil.
Support à
collier pour conduit
VUE DE DESSUS
VUE DE CÔTÉ
9
Cadre de soutien
Entrée de
l'air neuf
Retour de
l'air vicié
