Étape 2 – Raccordement du câble de retour et du connecteur de pièce
DES CÂBLES DE RETOUR INADÉQUATS PEUVENT CAUSER UN ARC PLASMA INSTABLE
Les câbles de retour sont approuvés pour des intensités, des longueurs et des connecteurs
spécifiques. S'assurer d'utiliser un câble de retour approuvé pour la source de courant
plasma utilisée. Se reporter au Powermax65/85/105 SYNC Parts Guide (Guide des pièces
Powermax65/85/105 SYNC) (810490). L'intensité de courant d'un câble de retour est indiquée
près de la gaine en caoutchouc du connecteur du câble de retour.
Câble de retour
1. Insérer le connecteur du câble de retour
dans la prise à l'avant de la source
de courant plasma. Aligner la clavette
du connecteur et l'ouverture au haut
de la prise.
2. Enfoncer complètement le connecteur
du câble de retour dans la prise. Tourner
le connecteur d'environ 1/4 de tour dans
le sens horaire jusqu'à ce qu'il soit bien
introduit et en position verrouillée.
UN CÂBLE DE RETOUR DESSERRÉ PEUT SURCHAUFFER
Lorsque le câble de retour ou la source de courant plasma est déplacé, inspecter le connecteur
du câble de retour pour s'assurer qu'il est fermement branché à la source de courant plasma et qu'il
n'est pas lâche.
Powermax65/85/105 SYNC Manuel de l'opérateur 810470FR
AVIS
AVIS
Utilisation du système plasma

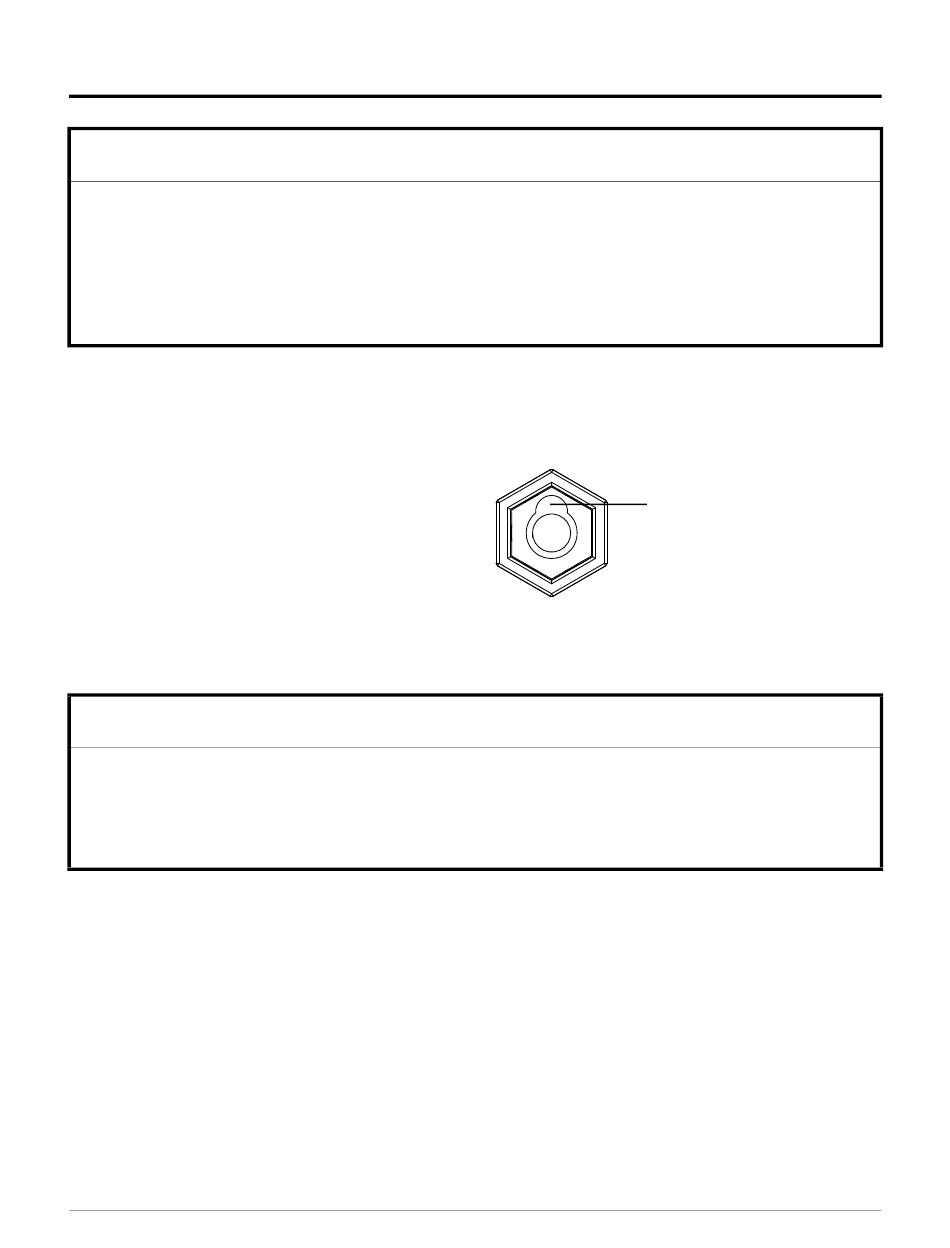

Ouverture clavetée dans le haut
de la prise du câble de retour
