Hypertherm Powermax65 SYNC Manuel De L'opérateur page 46

2
Installer et configurer la source de courant plasma
419 mm
65/85
102 mm
Cordon d'alimentation
CSA
(sans tores de ferrite)
Pour obtenir des instructions supplémentaires, se reporter à l'un des Bulletins de service sur
le terrain suivants :
Powermax65/85 SYNC Power Cord and Strain Relief Replacement (Remplacement

du cordon d'alimentation et du serre-câble Powermax65/85 SYNC) (807020)
Powermax105 SYNC Power Cord and Strain Relief Replacement (Remplacement

du cordon d'alimentation et du serre-câble Powermax105 SYNC) (810420)
46

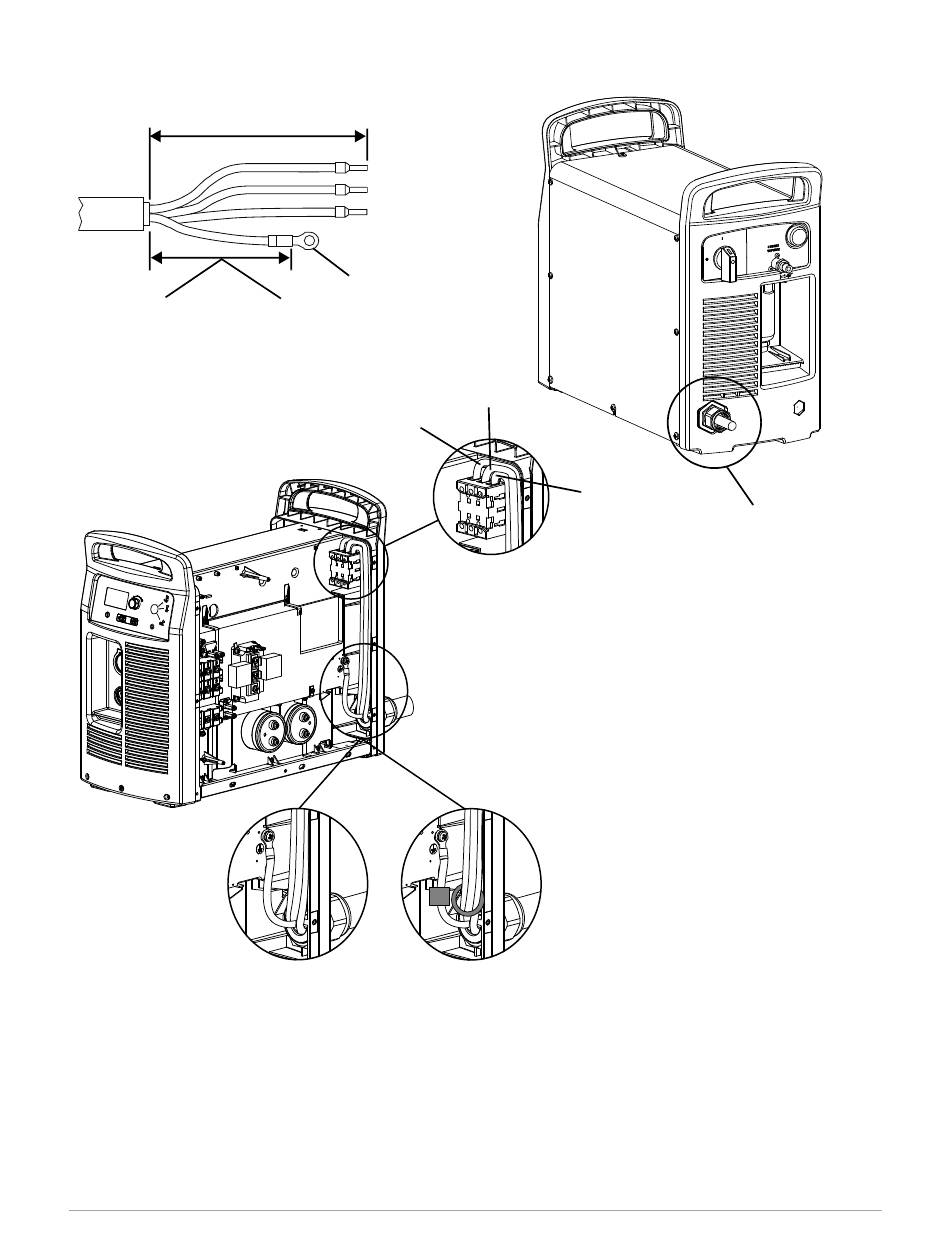

Figure 3 – Installer un cordon d'alimentation
L1
L2
L3
Mise à la terre
Cosse ronde M5/nº 10,
environ 12 mm
105
de longueur
152 mm
L1
L2
L3
Cordon d'alimentation CE/CCC
(tores de ferrite sur les cordons d'alimentation
et le câble de mise à la terre)
810470FR Manuel de l'opérateur
Serre-câble
Powermax65/85/105 SYNC
