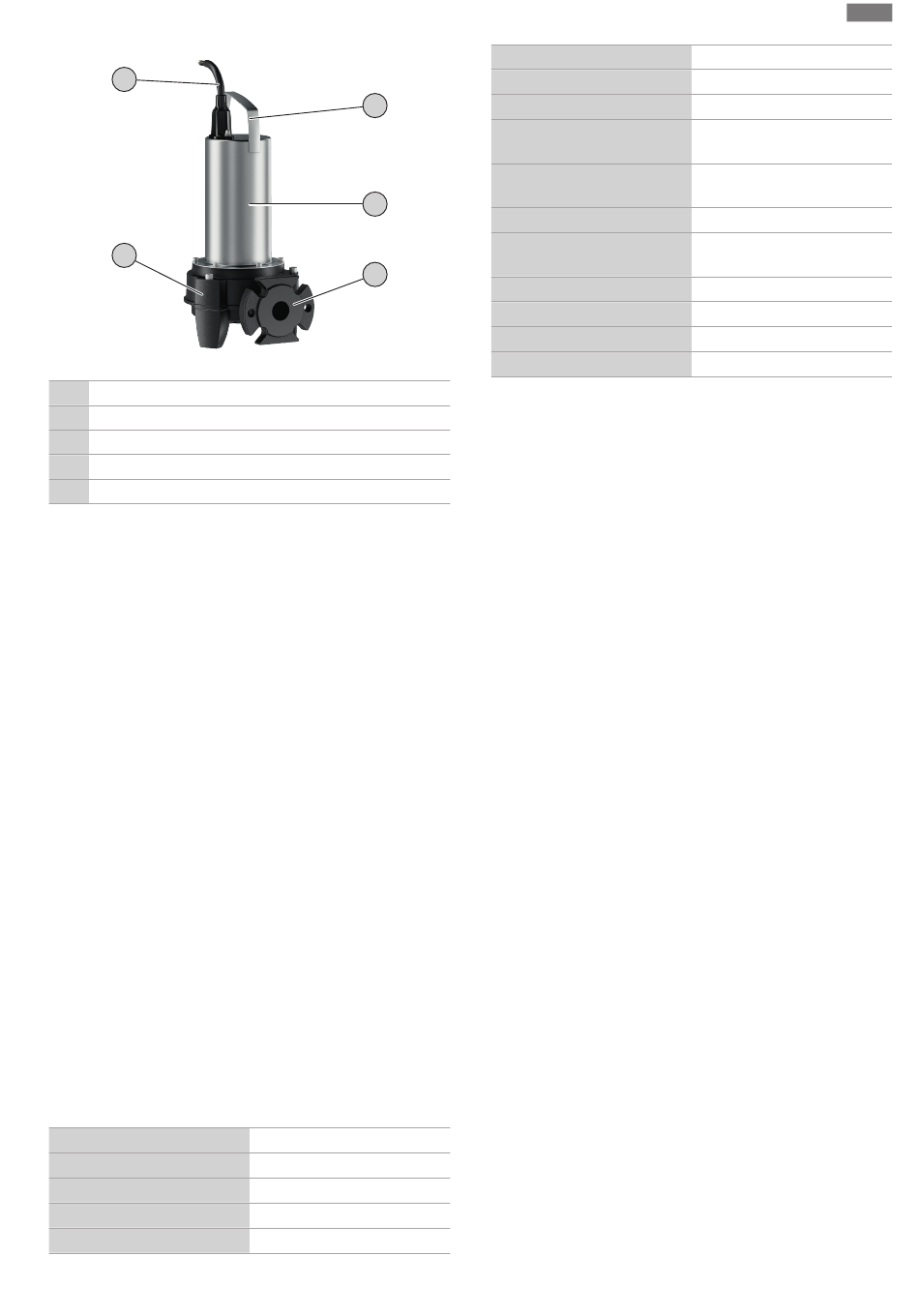

Fig. 1: Aperçu
1
Poignée
2
Carter de moteur
3
Raccord côté refoulement
4
Corps de pompe avec piétement de pompe
5
Câble de raccordement
Rexa MINI3-S ... /M ... /P
Pompe pour eaux chargées avec dilacérateur radial à double effet
de cisaillement. Bride de refoulement horizontale avec raccord à
brides et ovale. Corps hydraulique et roue en fonte grise, dilacéra-
teur en acier trempé. Moteur 1~ refroidi par le liquide ambiant avec
surveillance thermique à commutation automatique. Chambre
d'étanchéité remplie d'huile avec deux garnitures mécaniques.
Carter de moteur en acier inoxydable. Câble de raccordement dé-
tachable avec caisse de condensateur et fiche (CEE 7/7).
Rexa MINI3-S ... /M ... /A
Pompe pour eaux chargées avec dilacérateur radial à double effet
de cisaillement. Bride de refoulement horizontale avec raccord à
brides et ovale. Corps hydraulique et roue en fonte grise, dilacéra-
teur en acier trempé. Moteur 1~ refroidi par le liquide ambiant avec
surveillance thermique à commutation automatique. Chambre
d'étanchéité remplie d'huile avec deux garnitures mécaniques.
Carter de moteur en acier inoxydable. Câble de raccordement dé-
tachable avec caisse de condensateur, interrupteur à flotteur et
fiche (CEE 7/7).
Rexa MINI3-S ... /T ... /O
Pompe pour eaux chargées avec dilacérateur radial à double effet
de cisaillement. Bride de refoulement horizontale avec raccord à
brides et ovale. Corps hydraulique et roue en fonte grise, dilacéra-
teur en acier trempé. Moteur 3~ à refroidissement ambiant avec
surveillance thermique. Chambre d'étanchéité remplie d'huile avec
deux garnitures mécaniques. Carter de moteur en acier inoxydable.
Câble de raccordement détachable avec extrémités de câble dénu-
dées.
2.2
Caractéristiques techniques
Date de fabrication
Alimentation réseau
Puissance nominale du moteur
Hauteur manométrique max.
Débit max.
Notice de montage et de mise en service • Wilo-Rexa MINI3-S • Ed.01/2022-03
1
2
3
1
Voir la plaque signalétique
)
Voir plaque signalétique
Voir plaque signalétique
Voir plaque signalétique
Voir plaque signalétique
Type de branchement
Vitesse de rotation
Raccord côté refoulement
Mode de fonctionnement, im-
mergé
Mode de fonctionnement, non
immergé
Température du fluide
Température du fluide, briève-
ment pendant 3 min.
Profondeur d'immersion max.
Classe de protection
Classe d'isolation
Nombre de démarrages max. /h 60/h
Légende
1)
Données selon ISO 8601
2)
1 min de fonctionnement, 9 min de pause
2.3
Désignation
Exemple
Rexa MINI3-S03/M008-523/A
:
Rexa
Pompe submersible pour eaux chargées
MINI3
Gamme
S
Dilacérateur
03
Diamètre nominal raccord côté refoulement : DN 32/40
M
Version de l'alimentation réseau :
•
M = courant monophasé (1~)
•
T = courant triphasé (3~)
008
Valeur/10 = puissance nominale du moteur P
-
Sans homologation Ex
5
Fréquence du réseau : 5 = 50 Hz/6 = 60 Hz
23
Code pour tension nominale
A
Équipement électrique supplémentaire :
•
O = avec extrémité libre du câble
•
P = avec fiche (CEE 7/7)
•
A = avec interrupteur à flotteur et fiche (CEE 7/7)
2.4
Contenu de la livraison
•
Pompe
•
Notice de montage et de mise en service
2.5
Fonctions
2.5.1
Surveillance thermique du moteur à commutation auto-
matique
La pompe est désactivée en cas de surchauffe du moteur. La
pompe est redémarrée automatiquement dès que le moteur s'est
refroidi.
2.5.2
Interrupteur à flotteur
La Rexa MINI3-S ... -A est équipée d'un interrupteur à flotteur.
L'interrupteur à flotteur déclenche l'activation et la désactivation
de la pompe en fonction du niveau :
•
Flotteur en haut : pompe en marche
•
Flotteur en bas : pompe à l'arrêt
fr
Voir plaque signalétique
Voir plaque signalétique
DN 32/40
S1
2)
S3 10%
3 à 40 °C (37 à 104 °F)
-
7 m (23 ft)
IP68
F
en kW
2
7
