6.
Poser le flexible de refoulement et le fixer à un emplacement
donné (p. ex au niveau de l'évacuation). ATTENTION ! Si la
pompe est placée dans une cuve pleine, maintenir la pompe
légèrement inclinée lors de l'immersion. Cela permet à l'air
de sortir de la pompe!
7.
Brancher le câble de raccordement à la prise électrique/au rac-
cordement électrique.
▶
La pompe est installée.
5.3
Raccordement électrique
•
Alimentation réseau avec conducteur de protection installé
conformément aux prescriptions.
•
Un disjoncteur différentiel (RCD) de 30 mA est installé.
•
Protection par fusible alimentation réseau : max. 16 A.
•
Les données figurant sur la plaque signalétique relatives à la
tension (U) et à la fréquence (f) ne correspondent pas à celles de
l'alimentation réseau.
Ne pas raccorder la pompe dans les conditions suivantes :
•
Le câble de raccordement est endommagé
Faire remplacer immédiatement le câble de raccordement dé-
fectueux par un électricien qualifié ou le service après-vente.
•
Onduleurs en îlotage
Les onduleurs en îlotage sont employés avec des sources d'ali-
mentation autonomes, p. ex. alimentation par énergie solaire, et
peuvent générer des surtensions. Les surtensions peuvent dé-
truire la pompe.
•
Prise multiple
•
Prise à « économie d'énergie »
Ce type de prises réduit l'alimentation électrique de la pompe
qui risque de surchauffer dangereusement.
•
Fonctionnement sur commandes de démarrage
La pompe n'est pas conçue pour fonctionner sur convertisseur
de fréquence ou commande de démarrage progressif.
•
Atmosphères explosives
Ne pas raccorder ni utiliser la pompe dans un secteur présentant
un risque d'explosion !
5.3.1
Raccordement : pompe avec fiche
La pompe est équipée d'une fiche (CEE 7/7). Le raccordement au
secteur se fait par branchement de la fiche dans la prise de courant
(type E ou type F). La fiche n'est pas étanche à l'eau. AVIS ! La sur-
veillance thermique du moteur est automatique. Un raccorde-
ment séparé n'est pas nécessaire.
Raccordement à un coffret de commande
DANGER
Risque de blessures mortelles par électrocu-
tion !
Un comportement inapproprié lors de travaux élec-
triques induit un risque de décharge électrique pou-
vant entraîner la mort.
• Les travaux électriques doivent être réalisés par
un électricien qualifié.
• Respecter les prescriptions locales en vigueur !
Pour raccorder la pompe à un coffret de commande, couper la
fiche. Brancher le câble de raccordement dans le coffret de com-
mande selon les indications du schéma de raccordement.
10
PE

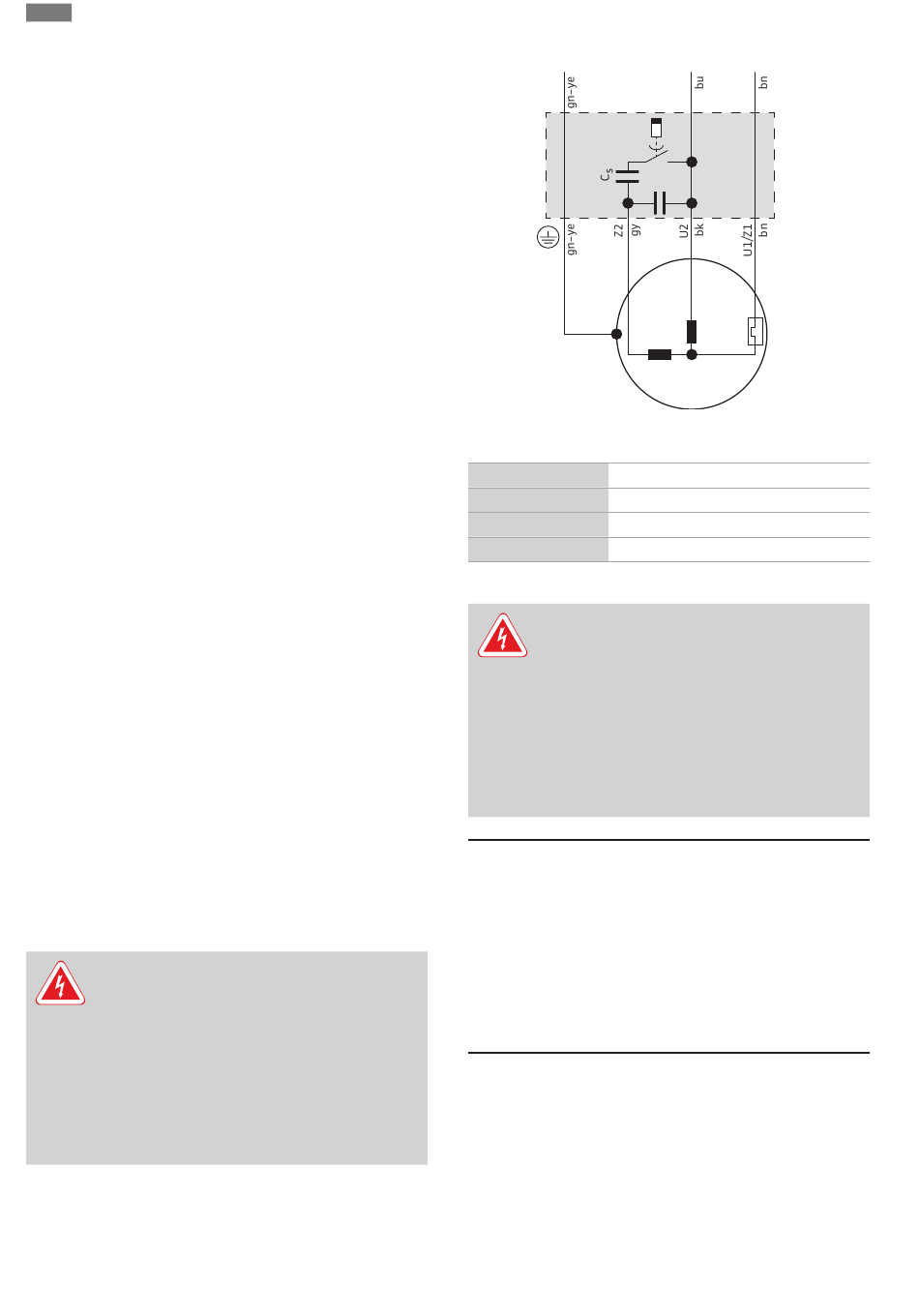

Fig. 4: Schéma de raccordement moteur 1~
Couleur des fils
Borne
Brun (bn)
L
Bleu (bu)
N
Vert/jaune (gn-ye)
Terre
5.3.2
Raccordement : Pompe sans fiche
DANGER
Risque de blessures mortelles par électrocu-
tion !
Un comportement inapproprié lors de travaux élec-
triques induit un risque de décharge électrique pou-
vant entraîner la mort.
• Les travaux électriques doivent être réalisés par
un électricien qualifié.
• Respecter les prescriptions locales en vigueur !
ATTENTION
Destruction totale par infiltration d'eau
Les extrémités des câbles de raccordement sans
fiche sont dénudées. L'eau peut donc s'infiltrer par
ces extrémités dans le câble de raccordement et
dans la pompe et les endommager définitivement.
Ne jamais immerger l'extrémité dénudée du câble de
raccordement dans un fluide et l'obturer correcte-
ment durant le stockage.
La pompe dispose d'un câble de raccordement avec extrémité de
câble dénudée. Raccorder de manière fixe la pompe à un coffret de
commande. Respecter les points suivants :
•
Raccordement dans le coffret de commande selon les indica-
tions du schéma de raccordement.
•
Alimentation réseau avec champ magnétique tournant à droite
•
Mettre le produit à la terre conformément aux prescriptions.
•
Prévoir une protection thermique moteur.
La protection minimale prévoit un relais thermique/une protec-
tion thermique moteur comprenant compensation de tempéra-
Notice de montage et de mise en service • Wilo-Rexa MINI3-S • Ed.01/2022-03
N
L
C r
M 1~
