Mise en service
40
Conditions préalables :
• Variable mesurée en proportion directe de la pression
• En raison de l' o rientation de l' a ppareil, il peut y avoir des variations de pression dans la
valeur mesurée (lorsque la cuve est vide ou partiellement remplie, la valeur mesurée n' e st
pas nulle)
Effectuer une correction de position, si nécessaire
V
[l]
1000
0
50

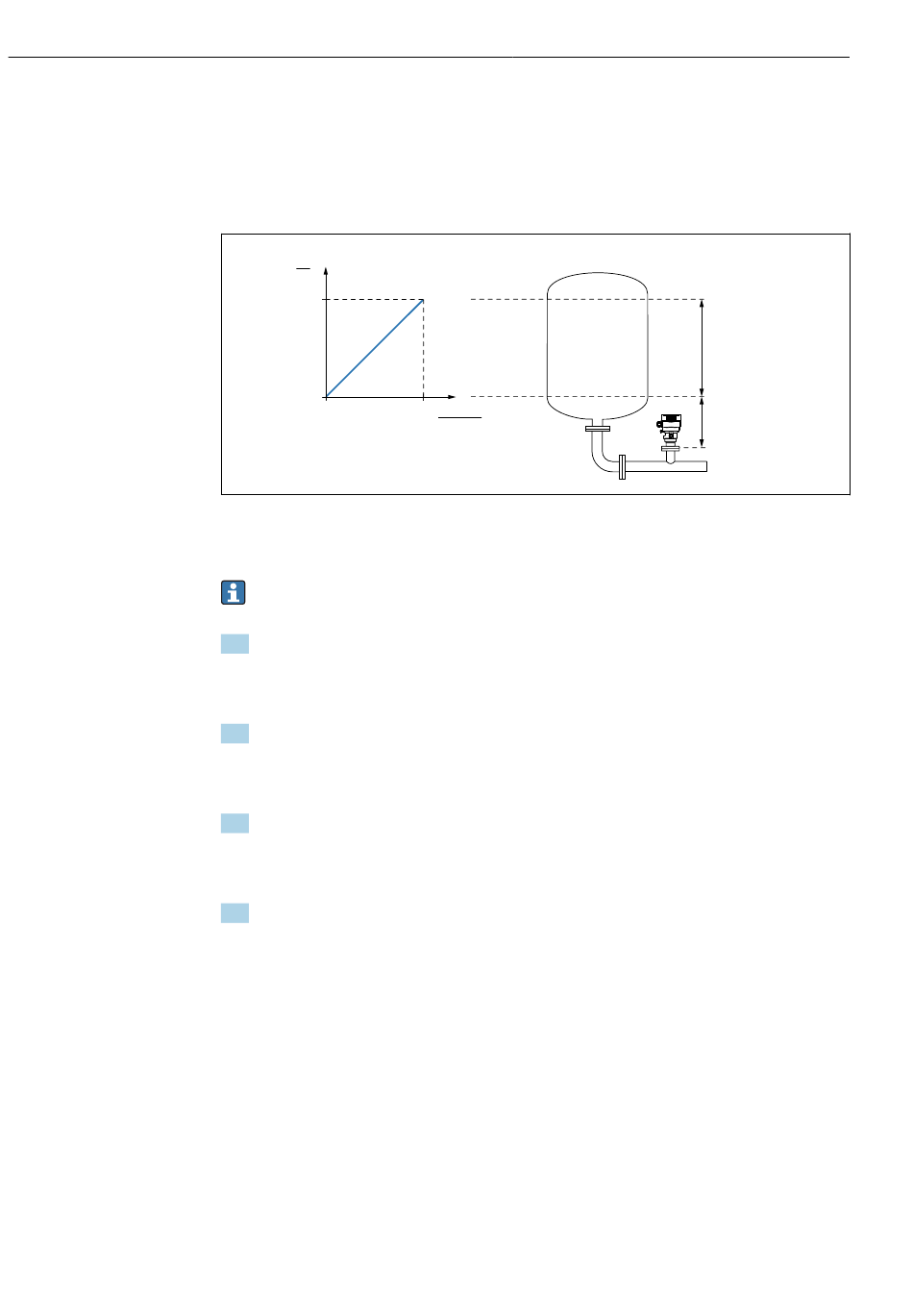

A Paramètre "Valeur pression 1" et paramètre "Valeur 1 variable échelonnée"
B Paramètre "Valeur pression 2" et paramètre "Valeur 2 variable échelonnée"
La pression présente est affichée dans l' o util de configuration sur la même page de
réglages dans le champ "Pression".
1. Entrer la valeur de pression pour le point d' é talonnage inférieur via le paramètre
Valeur pression 1: 50 mbar (0,75 psi)
 Chemin du menu : Application → Capteur → Variable échelonnée → Valeur
pression 1
2. Entrer la valeur de volume pour le point d' é talonnage inférieur via le paramètre
Valeur 1 variable échelonnée: 0 l (0 gal)
 Chemin du menu : Application → Capteur → Variable échelonnée → Valeur 1
variable échelonnée
3. Entrer la valeur de pression pour le point d' é talonnage supérieur via le paramètre
Valeur pression 2: 450 mbar (6,75 psi)
 Chemin du menu : Application → Capteur → Variable échelonnée → Valeur
pression 2
4. Entrer la valeur de volume pour le point d' é talonnage supérieur via le paramètre
Valeur 2 variable échelonnée: 1 000 l (264 gal)
 Chemin du menu : Application → Capteur → Variable échelonnée → Valeur 2
variable échelonnée
Résultat : la gamme de mesure est réglée pour 0 ... 1 000 l (0 ... 264 gal). Seuls le
paramètre Valeur 1 variable échelonnée et le paramètre Valeur 2 variable échelonnée
sont définis avec ce réglage. Ce réglage n' a pas d' e ffet sur la sortie courant.
p
450
[mbar]
Cerabar PMC51B HART
B
450 mbar
1000 l
A
50 mbar
0 l
A0039010
