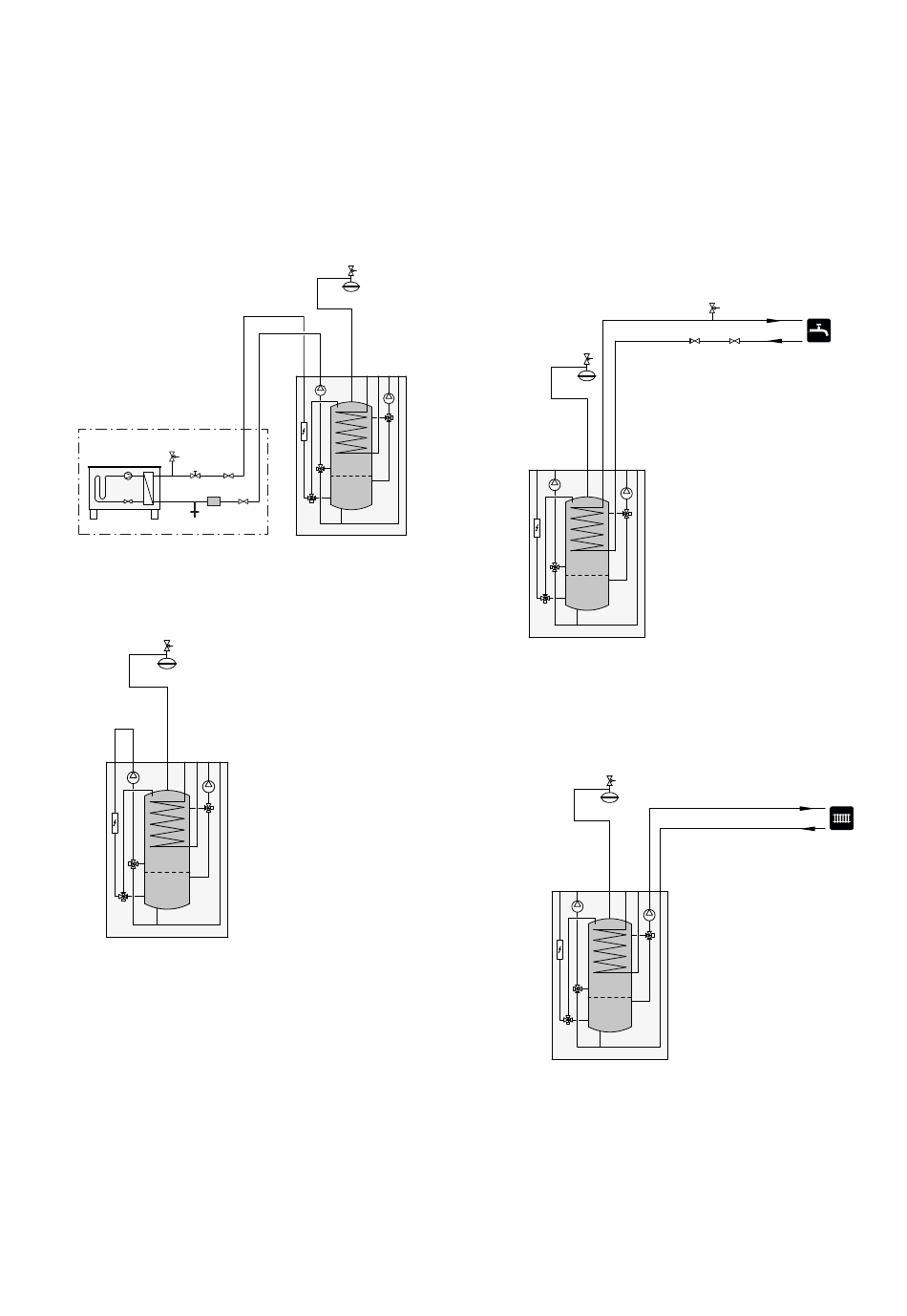

Branchement à une pompe à chaleur
Tous les tuyaux extérieurs doivent être calorifugés avec
au moins 20 mm d'épaisseur d'isolation de tuyau.
La VVM 310 n'ayant pas de vannes d'arrêt, celles-ci
doivent être installées en dehors du module intérieur
afin de faciliter toute réparation le cas échéant.
-EB101
-FL10
-EB101
-RN10
XL1
XL2
Raccordement comme chaudière électrique
Branchez le tuyau de raccordement sortant de la po-
mpe à chaleur (XL8) au tuyau entrant dans la pompe
à chaleur (XL9).
-FL2
-CM1
-XL8 -XL9
-EB15
16 Chapitre 4 | Branchements des tuyaux
-FL2
-CM1
-XL8
-XL9
-EB15
-QM40
-HQ1 -QM41
-QM1
Branchement de l'eau froide et de l'eau
chaude
Le robinet mélangeur doit être installé si les réglages
d'usine sont modifiés de sorte que les températures
puissent dépasser les 60 °C. Si les réglages d'usine sont
modifiés, les réglementations nationales doivent être
respectées. Le réglage s'effectue dans le menu 5.1.1
(Voir page 55).
-XL4
-XL3
-FL2
-CM1
-EB15
Branchement du système de chauffage
Lors du raccordement à un système équipé de thermo-
stats sur tous les radiateurs/serpentins de plancher
chauffant, soit une soupape de décharge doit être ins-
tallée, soit un thermostat doit être retiré pour permettre
un débit suffisant.
-FL2
-CM1
-XL1
-XL2
-EB15
-FL1
-RM1 -QM40
NIBE™ VVM 310
