Module intérieur
NIBE VVM 310

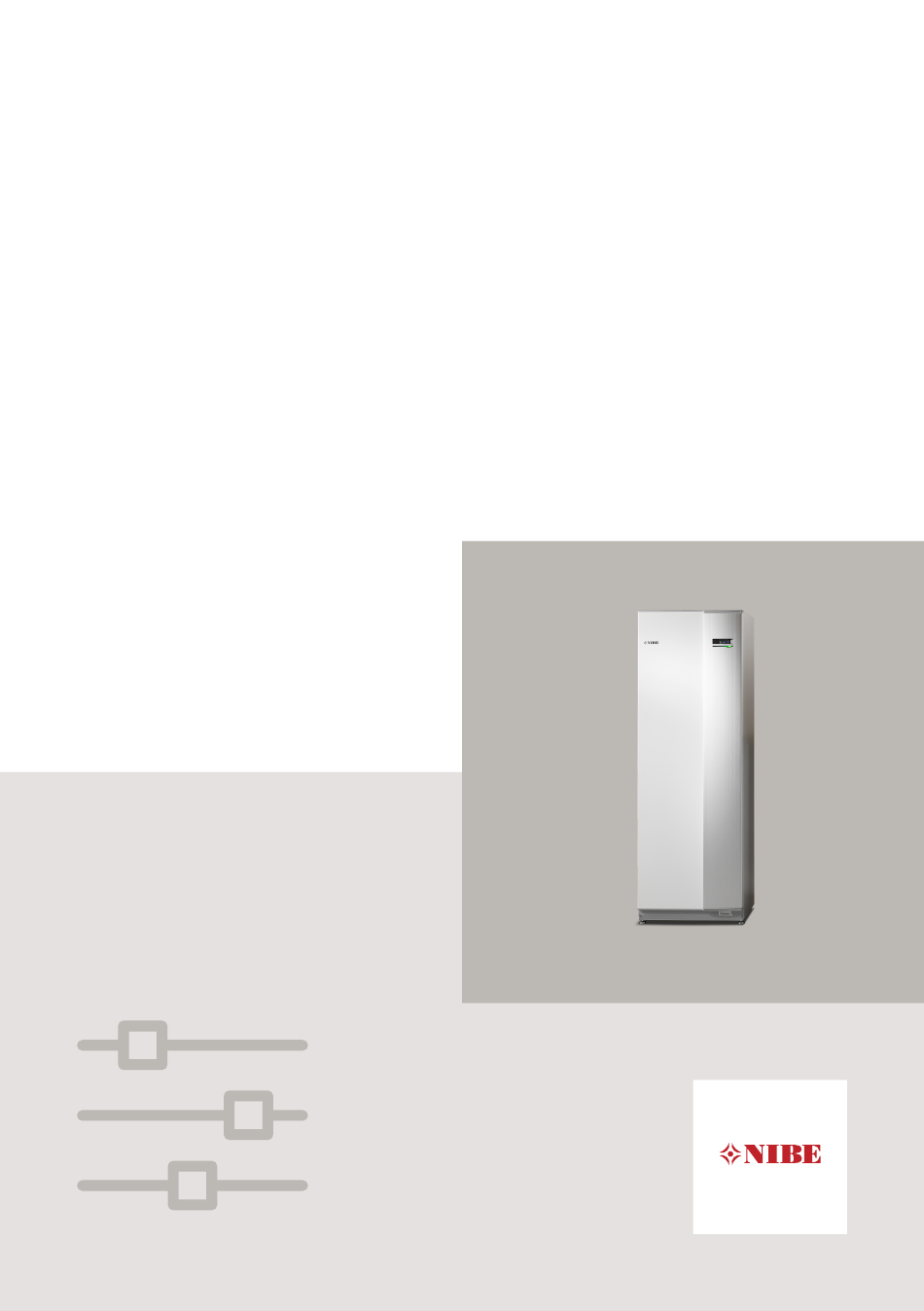

MANUEL D'UTILISATEUR

Publicité

Table des Matières
loading

Manuels Connexes pour Nibe VVM 310

Sommaire des Matières pour Nibe VVM 310

  • Page 1 UHB FR 2028-8 MANUEL D'UTILISATEUR 231178 Module intérieur NIBE VVM 310...

  • Page 2: Augmenter Le Volume D'eau Chaude

    Guide rapide Navigation Bouton OK (confirmer/sélectionner) Bouton Retour (retour/annuler/quitter) Bouton de commande (déplacer/augmenter/réduire) Vous trouverez une explication détaillée des fonctions des différents boutons à la page Vous trouverez une explication concernant la navigation entre les différents menus et les réglages à effectuer à la page Définir la température intérieure TEMPÉRATURE...

  • Page 3: Table Des Matières

    Numéro de série VVM 310 – Un excellent choix 2 L'installation de chauffage - le cœur de la maison Fonction de l'installation Prise de contact avec le VVM 310 Entretien de VVM 310 Astuces d'économie 3 VVM 310 – à votre service Définir la température intérieure...
  • Page 4 Contact Table des matières NIBE VVM 310...

  • Page 5: Informations Importantes

    VVM 310 Numéro de série Date d'installation Installateur Num. Réglages Réglage par défaut température (décalage courbe de chauffage) 1.9.1 courbe de chauffage (pente de la courbe) 1.9.3 temp. min. dép. chauff. Accessoires NIBE VVM 310 Chapitre 1 | Informations importantes...

  • Page 6: Informations Relatives À La Sécurité

    Ne démarrez pas VVM 310 s'il y a un risque que l'eau présente dans le système ait gelé. Chapitre 1 | Informations importantes...

  • Page 7: Eau Sanitaire

    Le marquage CE est obligatoire pour la plupart des produits ven- dus dans l'UE, quel que soit leur lieu de fabrication. IP21 Classification de l'enceinte de l'équipement électro-technique. Danger pour les utilisateurs et pour la machine. Lisez le manuel d'utilisation. NIBE VVM 310 Chapitre 1 | Informations importantes...

  • Page 8: Numéro De Série

    Le numéro de série figure en bas à droite du cache avant, dans le menu Informations (menu 3.1) et sur la plaque signalétique (). Numéro de série ATTENTION! Le numéro de série du produit ((14 chiffres) est requis pour l'entretien et l'assistance. Chapitre 1 | Informations importantes NIBE VVM 310...

  • Page 9: Vvm 310 - Un Excellent Choix

    VVM 310 – Un excellent choix VVM 310 fait partie de la nouvelle génération de produits, conçue pour chauffer votre habitation de façon économique, tout en respectant l'en- vironnement. La production de chaleur est sûre et économique grâce à un serpentin d'eau chaude, un appoint électrique immergé, des pompes de circulation et un système de régulation intégrés.

  • Page 10: Excellentes Propriétés Pour Vvm

    • Facile à installer Le module intérieur (VVM 310) est simple à installer avec une pompe à chaleur air/eau NIBE compatible. Lors d'une installation avec la pompe à chaleur air/eau NIBE, vous pouvez facilement visualiser les valeurs de la pompe à chaleur sur l'écran du module intérieur.

  • Page 11: Installation De Chauffage - Le Cœur De La Maison

    Source de chaleur Värmekälla Les températures indiquées ne sont que des exemples et peuvent varier suivant les diffé- rentes installations et les périodes de l'année. Chapitre 2 | L'installation de chauffage - le cœur de la NIBE VVM 310 maison...

  • Page 12: Fonction De L'installation

    L'eau de chauffage circule dans un système fermé et transporte l'énergie thermique de l'eau chauffée vers les serpentins de chauffage ou les ra- diateurs de l'habitation. Chapitre 2 | L'installation de chauffage - le cœur de la maison NIBE VVM 310...
  • Page 13 Les températures indiquées ne sont que des exemples et peuvent varier suivant les diffé- rentes installations et les périodes de l'année. Chapitre 2 | L'installation de chauffage - le cœur de la NIBE VVM 310 maison...

  • Page 14: Prise De Contact Avec Le Vvm 310

    Prise de contact avec le VVM 310 INFORMATIONS EXTERNES Quand la porte du module intérieur est fermée, il est possible de voir les informations via une fenêtre et un voyant d'état. Fenêtre d'informations Voyant d'état Fenêtre d'informations La fenêtre d'informations affiche une partie de l'écran figurant sur l'unité...

  • Page 15: Unité D'affichage

    Port USB Un afficheur se trouve derrière la porte du module intérieur pour vous permettre de communiquer avec VVM 310. Ici, vous pouvez : • activer, désactiver ou régler l'installation en mode Urgence. • régler la température intérieure, l'eau chaude, ainsi que l'installation en fonction de vos besoins.

  • Page 16: Bouton Retour

    Dans ce mode, le compresseur est mis hors tension et l'appoint électrique se met en marche. L'écran du module intérieur est éteint et le voyant d'état s'allume en jaune. Chapitre 2 | L'installation de chauffage - le cœur de la maison NIBE VVM 310...
  • Page 17 Le port USB est utilisé pour mettre à jour le logiciel. Rendez-vous à l'adresse nibeuplink.com et cliquez sur l'onglet « Logiciel » pour télécharger la dernière version du logiciel pour votre installation. Chapitre 2 | L'installation de chauffage - le cœur de la NIBE VVM 310 maison...

  • Page 18: Système De Menus

    MON SYSTÈME Menu 4 Pour le réglage de l'heure, de la date, de la langue, de l'affichage, du mode de fonctionnement, etc., voir page Chapitre 2 | L'installation de chauffage - le cœur de la maison NIBE VVM 310...

  • Page 19: Symboles À L'écran

    3.1 contient des informations importantes. Ces deux symboles indiquent si le compresseur du module extérieur ou l'appoint de chauffage est bloqué dans VVM 310. Ils peuvent, par exemple, être bloqués en fonction du mode de fonctionnement sélectionné via le menu 4.2, si le blocage est programmé...

  • Page 20: Fonctionnement

    Cliquez sur l'option souhaitée. L'une des options est alors pré- sélectionnée (en blanc). Appuyez sur le bouton OK pour confirmer l'option sélectionnée. Une petite coche verte apparaît à côté de l'option sélectionnée. Chapitre 2 | L'installation de chauffage - le cœur de la maison NIBE VVM 310...

  • Page 21: Réglage D'une Valeur

    Appuyez sur le bouton OK pour confirmer la valeur que vous venez de définir. Pour modifier et revenir à la valeur d'origine, appuyez sur le bouton Retour. Chapitre 2 | L'installation de chauffage - le cœur de la NIBE VVM 310 maison...

  • Page 22: Utilisez Le Clavier Virtuel

    Précédent. Si un menu dispose uniquement d'une police de caractères, le clavier s'affiche directement. Quand vous avez terminé d'écrire, marquez « OK » et appuyez sur le bouton OK. Chapitre 2 | L'installation de chauffage - le cœur de la maison NIBE VVM 310...

  • Page 23: Navigation Entre Les Fenêtres

    Aide à l'aide du bouton de commande. Appuyez sur le bouton OK. Le menu Aide comprend plusieurs fenêtres que vous pouvez parcourir avec le bouton de commande. Chapitre 2 | L'installation de chauffage - le cœur de la NIBE VVM 310 maison...

  • Page 24: Entretien De Vvm 310

    à la procédure de vérification d'une soupape. Vérifiez la pression Un manomètre doit être installé sur VVM 310 pour afficher la pression du système de chauffage. La pression doit se situer entre 0,5 et 1,5 bar, mais varie toutefois lorsque la température change. S'il arrive régulière- ment que la pression chute à...

  • Page 25: Remplissage Du Réseau De Distribution

    Continuez à remplir et à purger jusqu'à ce que tout l'air ait été éliminé et que la pression correcte soit atteinte. Vous devrez peut-être procéder à un remplissage du circuit de distribution après la purge. Chapitre 2 | L'installation de chauffage - le cœur de la NIBE VVM 310 maison...

  • Page 26: Astuces D'économie

    • Ouvrez complètement les vannes thermostatiques (excepté dans les pièces où vous souhaitez qu'il fasse plus frais). Les thermostats ralen- tissent le débit du système de chauffage, ce que VVM 310 cherche à compenser en augmentant la température. Il fonctionne donc plus et consomme davantage d'énergie.
  • Page 27 Sept. Oct. Nov. Déc. mars april juni juli Månad Mois Augmenter la température intérieure d'un degré augmente la consom- mation d'énergie de 5 % environ. Chapitre 2 | L'installation de chauffage - le cœur de la NIBE VVM 310 maison...

  • Page 28: Électricité Domestique

    Lave-vaisselle, raccord d'eau froide (fonc- 2000 tionnement 1 fois/jour) Machine à laver (fonctionnement : 2000 1 fois/jour) Sèche-linge (fonctionnement : 1 fois/jour) 2000 Aspirateur (fonctionnement : 2 h/semaine) 1000 Chapitre 2 | L'installation de chauffage - le cœur de la maison NIBE VVM 310...

  • Page 29: Compteur Électrique

    être réajustées, dans la mesure où le réseau de distribution nécessite généralement une tem- pérature inférieure une fois le processus de séchage terminé. Chapitre 2 | L'installation de chauffage - le cœur de la NIBE VVM 310 maison...

  • Page 30: Vvm 310 - À Votre Service

    « arrêt ». avancé Réglage de la loi d'eau, ajustement avec le contact externe, valeur minimale de la température de départ, sonde d'ambiance, fonction de rafraîchissement et +Adjust. Chapitre 3 | VVM 310 – à votre service NIBE VVM 310...

  • Page 31: Si Plusieurs Systèmes De Chauffage Sont

    à l'écran. Confirmez le nouveau réglage en appuyant sur le bouton OK. La nouvelle température s'affiche à l'écran à droite du symbole. Réglage de la température (sans sonde d'ambiance activée) : NIBE VVM 310 Chapitre 3 | VVM 310 – à votre service...

  • Page 32: Réglage De L'humidité Relative : (Accessoire Nécessaire)

    5.3.16. La valeur définie pour l'humidité relative s'affiche à l'écran. Pour modifier le mode d'exécution de la VVM 310 en fonction de l'humidité relative, augmentez ou di- minuez la valeur affichée à l'écran. Utilisez le bouton de commande pour définir la valeur requise. Confirmez le nouveau réglage en appuyant sur le bouton OK.

  • Page 33: Ventilation (Accessoire Nécessaire)

    Si nécessaire, il est possible de modifier ces différents temps de retour dans le menu 1.9.6. La vitesse du ventilateur apparaît entre parenthèses (en pourcentage) après chaque alternative de vitesse. NIBE VVM 310 Chapitre 3 | VVM 310 – à votre service...

  • Page 34: Programmation

    ( menu 1.1). Augmenter d'un seul incrément suffit en général à modifier la température ambiante d'un degré, mais dans certains cas plusieurs incréments sont nécessaires. Chapitre 3 | VVM 310 – à votre service NIBE VVM 310...
  • Page 35 1.1 pendant la programmation. Si une sonde d'ambiance est installée, la température ambiante souhaitée est indiquée en °C. Conflit : en cas de conflit entre deux réglages, un point d'exclamation rouge s'affiche. NIBE VVM 310 Chapitre 3 | VVM 310 – à votre service...
  • Page 36 RAFRAÎCH. (ACCESSOIRE REQUIS) Menu 1.3.2 Vous pouvez programmer ici quand la fonction de rafraîchissement est autorisée dans l'habitation et ce, pour deux périodes différentes par jour. Chapitre 3 | VVM 310 – à votre service NIBE VVM 310...
  • Page 37 Conflit : en cas de conflit entre deux réglages, un point d'exclamation rouge s'affiche. ASTUCE Si vous souhaitez régler une programmation similaire chaque jour de la semaine, commencez par cocher « tous » puis modifiez les jours souhaités. NIBE VVM 310 Chapitre 3 | VVM 310 – à votre service...
  • Page 38 Si la ligne « tous » est utilisée, tous les jours de la période seront définis en fonction de cette ligne. Période de temps : permet de sélectionner l'heure de démarrage et d'arrêt de la programmation d'un jour en particulier. Chapitre 3 | VVM 310 – à votre service NIBE VVM 310...
  • Page 39 Réglage de la température minimum du circuit de chauffage. réglages sondes d'ambiance Réglages en fonction de la sonde d'ambiance. réglages du rafraîchissement Réglages de rafraîchissement. NIBE VVM 310 Chapitre 3 | VVM 310 – à votre service...

  • Page 40: Courbe De Chauffage

    Sélectionner la loi d'eau et lire ici les changements de température de départ à différentes tempé- Chapitre 3 | VVM 310 – à votre service NIBE VVM 310...
  • Page 41 Si vous pouvez accéder au système de rafraîchissement, vous pouvez effectuer les mêmes réglages pour la loi d'eau froide. NIBE VVM 310 Chapitre 3 | VVM 310 – à votre service...

  • Page 42: Système De Rafraîchissement À 2 Tubes

    élevée, diminuez d'un incrément le décalage de la loi d'eau. Système de rafraîchissement à 2 tubes VVM 310 comporte une fonction intégrée pour le fonctionnement d'un système de rafraîchissement à 2 tubes jusqu'à 17 °C (réglage d'usine = 18 °C). Cela im- plique que le module extérieur soit doté...

  • Page 43: Réglage De La Température (Avec Sondes D'ambiance Installées Et Activées)

    (en °C). Si vous disposez de plusieurs réseaux de distribution, les réglages peuvent être effectués séparément pour chacun des réseaux. TEMP. MIN. DÉP. CHAUFF. Menu 1.9.3 NIBE VVM 310 Chapitre 3 | VVM 310 – à votre service...

  • Page 44: Réglages Sondes D'ambiance

    (température de départ min. de chauffage/rafraîchissement) réglez la température minimum de la température de départ du système d'émission. Cela signifie que VVM 310 ne calculera jamais une température inférieure à celle définie ici. Si vous disposez de plusieurs réseaux de distribution, les réglages peuvent être effectués séparément pour chacun des réseaux.

  • Page 45: Réglages Du Rafraîchissement (Accessoire Requis)

    Si plusieurs systèmes de chauffage sont installés, les réglages ci-dessus peuvent être effectués pour les systèmes correspondants. RÉGLAGES DU RAFRAÎCHISSEMENT (ACCESSOIRE Menu REQUIS) 1.9.5 NIBE VVM 310 Chapitre 3 | VVM 310 – à votre service...
  • Page 46 Plage de réglage : 10 – 300 Valeur par défaut : 0 rafraîch. en deg.-min. Plage de réglage : -3000 – 3000 degrés minutes de rafraîchissement Réglage d'usine : 0 Chapitre 3 | VVM 310 – à votre service NIBE VVM 310...
  • Page 47 Réglez la température souhaitée entre le départ et le retour chauffage du système d'émission lors du rafraîchissement lorsque la température extérieure est de ^+20 °C. VVM 310 essaie alors de se rapprocher le plus possible de la tempéra- ture réglée.
  • Page 48 Cette option n'apparaît que si une sonde d'ambiance est branchée sur VVM 310 et a été activée. Vous pouvez régler ici l'abaissement maximale de la température d'ambiance par rapport à la température souhaitée avant que VVM 310 ne passe en mode chauffage. rafraîchis. pièces au-des. temp.
  • Page 49 Ce paramètre n'est accessible qu'en cas de configuration avec rafraichissement 2 tubes. Vous pouvez régler ici la durée avant laquelle VVM 310 repasse en mode chauffage une fois que la demande de rafraîchissement a cessé ou inversement. TEMPS RETOUR VENTIL. (ACCESSOIRE NÉCESSAIRE) Menu 1.9.6...

  • Page 50: Courbe Personnalisée

    °C Plage de réglage : de -10 à 10 °C Valeur par défaut : 0 °C temp. extérieure °C Chapitre 3 | VVM 310 – à votre service NIBE VVM 310...

  • Page 51: Refroidissement Nocturne (Accessoire Nécessaire)

    à la valeur définie (« temp. dém. air évacué »), utilisez la ventilation à la vitesse 4 jusqu'à ce que l'une des conditions ne soit plus remplie. NIBE VVM 310 Chapitre 3 | VVM 310 – à votre service...
  • Page 52 *Une prise en charge est nécessaire pour la fonction +Adjust REMARQUE! +Adjust doit d'abord être sélectionné dans le menu 5.4 « Entrées/sor- ties soft ». Chapitre 3 | VVM 310 – à votre service NIBE VVM 310...

  • Page 53: Définir La Production D'eau Chaude

    (lorsque la fonction Vacances est prioritaire), « actif » s'affiche si une partie de la programmation est active, sinon « arrêt » s'affiche. avancé Réglage de la circulation de l'eau chaude (accessoire requis) NIBE VVM 310 Chapitre 3 | VVM 310 – à votre service...

  • Page 54: Luxe Temporaire

    à l'aide du bouton OK. Le temps restant pour le paramètre sélectionné s'affiche sur la droite. Lorsque le temps est écoulé, VVM 310 retourne au mode défini dans le menu 2.2. Sélectionnez « arrêt » pour désactiver...
  • Page 55 être réinitialisée en réglant l'heure de démarrage à l'identique de l'heure d'arrêt. Si la ligne « tous » est utilisée, tous les jours de la période seront définis en fonction de cette ligne. NIBE VVM 310 Chapitre 3 | VVM 310 – à votre service...

  • Page 56: Recirc. D'eau Chaude

    Menu Le menu avancé comporte du texte en avancé 2.9 orange, destiné aux utilisateurs avancés. Ce menu comprend un sous-menu. recirc. d'eau chaude RECIRC. D'EAU CHAUDE Menu 2.9.2 Chapitre 3 | VVM 310 – à votre service NIBE VVM 310...

  • Page 57: Durée De Fonctionnement

    à chaleur. infos chaleur suppl. affiche les informations relatives aux durées de fonctionnement des appoints, etc. journal des alarmes affiche les dernières alarmes. NIBE VVM 310 Chapitre 3 | VVM 310 – à votre service...
  • Page 58 Chapitre 3 | VVM 310 – à votre service NIBE VVM 310...

  • Page 59: Infos D'entretien

    Aucune modification nbre de démarrages : ne peut être apportée. 195 h durée totale fonct. : Ces informations couvrent plusieurs pages. Tournez le bouton de commande pour parcourir les différentes pages. NIBE VVM 310 Chapitre 3 | VVM 310 – à votre service...

  • Page 60: Journal Des Alarmes

    3.4 temp. extérieure retour condensateur sortie condensateur supplément rempl. eau chaude départ chauffage évaporateur durée de fonctionnement mode de fonct. Informations relatives à une alarme. Menu Chapitre 3 | VVM 310 – à votre service NIBE VVM 310...

  • Page 61: Pour Relever Une Température Moyenne

    Activation du mode de fonctionnement manuel ou au- tomatique. L'information d'état indique le mode de fonctionnement sé- lectionné. NIBE VVM 310 Chapitre 3 | VVM 310 – à votre service...
  • Page 62 « actif » s'affiche si une partie du programme est active, sinon l'information « arrêt » s'affiche. avancé Réglages du mode de fonctionnement du module intérieur Chapitre 3 | VVM 310 – à votre service NIBE VVM 310...

  • Page 63: Température D'arrêt

    Lorsque la température de la piscine est inférieure à la température de démarrage définie, et que vous n'avez plus besoin d'eau chaude ou de chauffage, VVM 310 commence à chauffer la piscine. Décochez « activé » pour désactiver le système de chauffage de la piscine.

  • Page 64: Déconnecter Tous Les Utilisateurs

    /ou contrôler votre installation. demande d'un nouvel accès Pour connecter un compte utilisateur sur NIBE Uplink à votre installation, vous devez demander un code d'accès unique. Sélectionnez « demande nouv. ch. de connex. » et appuyez sur le bouton L'installation communique désormais avec NIBE Uplink pour créer un code...

  • Page 65: Réglages Tcp/Ip

    REMARQUE! Une fois les utilisateurs déconnectés, aucun d'entre eux ne peut co- ntrôler ni commander votre installation via NIBE Uplink sans demander une nouvelle chaîne de connexion. RÉGLAGES TCP/IP Menu 4.1.3.8 Vous pouvez maintenant effectuer les réglages tcp/ip4.1.3.8 réglages TCP/IP à partir de votre installa- tion.

  • Page 66: Réglages Proxy

    ASTUCE Tous les réglages effectués depuis l'ouverture du menu peuvent être réinitialisés en marquant «réinitialiser» et en appuyant sur le bouton SMS (UN ACCESSOIRE EST REQUIS) Menu 4.1.4 Chapitre 3 | VVM 310 – à votre service NIBE VVM 310...
  • Page 67 Quand « SG Ready » est en mode économique, la température d'arrêt de l'eau chaude est réglée au plus haut palier possible uniquement au niveau du fonctio- nnement du compresseur (appoint électrique immergé non autorisé). NIBE VVM 310 Chapitre 3 | VVM 310 – à votre service...
  • Page 68 (température de départ/d'arrêt) augmente de 1 °C. Lorsque « SG Ready » est en mode surrégime, la température souhaitée pour la piscine (température de départ/d'arrêt) augmente de 2 °C. REMARQUE! Cette fonction doit être connectée et activée dans votre VVM 310. SMART PRICE ADAPTION™ Menu 4.1.6 dét.

  • Page 69: Domotique (Accessoire Nécessaire)

    électricité basés sur des tarifs horaires. La fonction est basée sur un taux horaire pour les 24 prochaines heures, qui est récupéré via NIBE Uplink. Par conséquent, une co- nnexion Internet et un compte NIBE Uplink sont obligatoires.
  • Page 70 NIBE Uplink, l'activation de la fonc- tion domotique dans ce menu vous per- domotique met de contrôler la VVM 310 par le biais d'une application. système de régulation 1 Lorsque vous permettez aux unités rac- cordées de communiquer avec NIBE...
  • Page 71 Le réglage est effectué pour chaque source d'énergie. Vous ne pouvez utiliser le tarif au comptant que si vous NIBE VVM 310 Chapitre 3 | VVM 310 – à votre service...

  • Page 72: Périodes Tarifaires, Électricité

    (du période lundi au vendredi) ou quatre périodes période pour les week-ends (le samedi et le dima- nche). PÉR TARIFAIRE, AJ. DÉRIV. EXT. Menu 4.1.8.6 Chapitre 3 | VVM 310 – à votre service NIBE VVM 310...

  • Page 73: Électricité Solaire (Accessoire Nécessaire)

    (du période lundi au vendredi) ou quatre périodes pour les week-ends (le samedi et le dima- nche). ÉLECTRICITÉ SOLAIRE (ACCESSOIRE NÉCESSAIRE) nu 4.1.10 NIBE VVM 310 Chapitre 3 | VVM 310 – à votre service...
  • Page 74 Lorsque la production d'électricité des panneaux solaires est supérieure aux besoins de VVM 310, la température de l'habitation est ajustée et/ou la tempé- rature de l'eau chaude est augmentée. Dans ce menu, vous pouvez également définir des paramètres spécifiques à...

  • Page 75: Mode De Fonctionnement Auto

    Dans ce mode de fonctionnement, le compresseur est désactivé et seul l'appoint est utilisé. ATTENTION! En sélectionnant le mode « chal. sup. uniq. » le compresseur est désélectionné et les coûts de fonctionnement sont plus importants. NIBE VVM 310 Chapitre 3 | VVM 310 – à votre service...

  • Page 76: Heure Et Date

    3 icônes. Si vous en sélectionnez horloge analogique plus de trois, les premières icônes sélec- horloge digitale tionnées disparaîtront. Les icônes sont affichées d'après leur ordre de sélection. HEURE ET DATE Menu Chapitre 3 | VVM 310 – à votre service NIBE VVM 310...

  • Page 77: Réglage Vacances

    être défini. Augmenter d'un seul incrément suffit en général à modifier la température ambiante d'un degré, mais dans certains cas plusieurs incréments sont nécessaires. Ce réglage s'applique à tous les systèmes d'émi- ssion sans sondes d'ambiance. NIBE VVM 310 Chapitre 3 | VVM 310 – à votre service...
  • Page 78 Ce menu comprend plusieurs sous-menus. réglage du mode auto réglage minutes degrés réglage d'usine utilisateur arrêt prog. du verrouillage arrêt progr. mode silenc. Menu 4.9.1 Chapitre 3 | VVM 310 – à votre service NIBE VVM 310...

  • Page 79: Réglage Du Mode Auto

    Plage de réglage : -25 – 40 °C Réglage d'usine : 5 temps de filtrage Plage de réglage : de 0 à 48 h Valeur par défaut : 24 h NIBE VVM 310 Chapitre 3 | VVM 310 – à votre service...

  • Page 80: Réglage Minutes Degrés

    Plage de réglage : 0 – 1000 Réglage d'usine : 100 Les degrés minutes correspondent à une mesure du besoin actuel de chauffage dans l'habitation, et déterminent le moment où le compresseur démarre/s'arrête. Chapitre 3 | VVM 310 – à votre service NIBE VVM 310...

  • Page 81: Réglage D'usine Utilisateur

    Si la ligne « tous » est utilisée, tous les jours de la période seront définis en fonction de cette ligne. Période de temps : permet de sélectionner l'heure de démarrage et d'arrêt de NIBE VVM 310 Chapitre 3 | VVM 310 – à votre service...
  • Page 82 Lorsque la programmation est activée, le symbole « mode silencieux » s'affiche sur le menu principal du module de commande. Chapitre 3 | VVM 310 – à votre service NIBE VVM 310...
  • Page 83 Conflit : en cas de conflit entre deux réglages, un point d'exclamation rouge s'affiche. ASTUCE Si vous souhaitez régler une programmation similaire chaque jour de la semaine, commencez par cocher « tous » puis modifiez les jours souhaités. NIBE VVM 310 Chapitre 3 | VVM 310 – à votre service...

  • Page 84: Cette Fonction Permet D'éliminer Toute

    Pour activer le dégivrage du ventilateur, cochez la case « dégivrage ventilateur » dans le menu. Le dégivrage est ensuite effectué une fois. Chapitre 3 | VVM 310 – à votre service NIBE VVM 310...

  • Page 85: Problèmes D'inconfort

    4 Problèmes d'inconfort Dans la plupart des cas, VVM 310 détecte un dysfonctionnement (un dysfonctionnement peut entraîner des perturbations du niveau de confort) et l'indique par le biais d'une alarme et d'instructions sur l'écran. Menu Informations Toutes les valeurs de mesure de l'installation sont réunies dans le menu 3.1 du système de menus du module intérieur.
  • Page 86 Si l'alarme ne se réinitialise pas, contactez votre installateur pour des mesures correctives adaptées. REMARQUE! Le numéro de série du produit (14 chiffres) est requis pour l'entretien et l'assistance. Voir le chapitre Numéro de série, page 8. Chapitre 4 | Problèmes d'inconfort NIBE VVM 310...

  • Page 87: Dépannage

    Opérations de base Commencez par vérifier les éléments suivants : • Position du commutateur . • Groupe et principaux fusibles du logement. • Le disjoncteur différentiel de l'habitation. • Capteur de courant correctement réglé. NIBE VVM 310 Chapitre 4 | Problèmes d'inconfort...

  • Page 88: Température De L'eau Chaude Insuffisante Ou Manque D'eau Chaude

    4.9.2. – Si le mode « manuel » est sélectionné, choisissez « supplément ». – L'eau chaude est produite avec VVM 310 en mode « manuel ». En cas d'absence de pompe à chaleur à air/eau, « supplément » doit être activé.
  • Page 89 Consultez la section « Conseils pour réaliser des économies » pour en savoir plus sur le réglage optimal des thermostats. • VVM 310 en mode de fonctionnement incorrect. – Accédez au menu 4.2. Si le mode « auto » est sélectionné, sélectio- nnez une valeur supérieure sur «...

  • Page 90: Température Ambiante Élevée

    • Aucune demande de chauffage ou de rafraîchissement (accessoire requis pour le rafraîchissement). – VVM 310 n'est pas en demande de chauffage, de rafraîchissement ou de production d'eau chaude. • Le fonctionnement du compresseur est bloqué par une sécurité sur une température.

  • Page 91: Chauf. Add. Seul

    Accédez au menu 4.2 mode de fonct.. Sélectionnez « chal. sup. uniq. » à l'aide du bouton de commande puis appuyez sur le bouton OK. Retournez aux menus principaux en appuyant sur le bouton Retour. NIBE VVM 310 Chapitre 4 | Problèmes d'inconfort...

  • Page 92: Données Techniques

    5 Données techniques Les caractéristiques techniques de ce produit sont détaillées dans le manuel d'installation (nibe.fr). Chapitre 5 | Données techniques NIBE VVM 310...

  • Page 93: Glossaire

    Liquide chaud, généralement de l'eau normale, qui est envoyé du module intérieur vers le système de climatisation de la maison pour permettre de chauffer les pièces. L'eau de chauffage chauffe également le serpe- ntin avec l'eau chaude. NIBE VVM 310 Chapitre 6 | Glossaire...

  • Page 94: Échangeur Thermique

    Les instructions à suivre s'affichent alors à l'écran. Dans la plupart des cas, le module relève les interférences opérationnelles et les signale par des alarmes. Les instructions à suivre pour rectifier ces erreurs s'affichent alors à l'écran. Chapitre 6 | Glossaire NIBE VVM 310...

  • Page 95: Serpentin D'eau Chaude

    Plus l'air extérieur est froid, plus la température de la conduite d'alimentation est élevée. TUYAU DE DÉPART Conduite dans laquelle l'eau chauffée est acheminée du module intérieur vers le système de chauffage du logement (radiateurs/serpentins de chauffage). NIBE VVM 310 Chapitre 6 | Glossaire...

  • Page 96: Vanne Directionnelle

    à chaleur produit de la chaleur pour l'habi- tation, et vers l'eau chaude, lorsque la pompe à chaleur produit de l'eau chaude. Chapitre 6 | Glossaire NIBE VVM 310...

  • Page 97: Index

    6 Marquage, 7 Numéro de série, 8 Chaleur supplémentaire uniqueme- Symboles, 7 nt, 91 VVM 310 – Un excellent choix, 9 Commutateur, 16 Informations relatives à la sécuri- Consommation énergétique, 26 té, 6 Définir la production d'eau L'installation de chauffage - le cœur...
  • Page 98 30 Informations externes, 14 Obtenir des informations, 57 Système de menus, 18 Réglage de l'installation, 61 Unité d'affichage, 15 VVM 310 – Un excellent choix, 9 Problèmes d'inconfort Alarme, 85 Dépannage, 87 Gestion des alarmes, 85 Réglage d'une valeur, 21 Réglage de l'installation, 61...
  • Page 99 NIBE Energy Systems OY, Juurakkotie 3, 01510 Vantaa Tel: +358 (0)9-274 6970 E-mail: info@nibe.fi www.nibe.fi NIBE Energy Systems France Sarl,Zone industrielle RD 28, Rue du Pou du Ciel, 01600 Reyrieux Tel : 04 74 00 92 92 E-mail: info@nibe.fr www.nibe.fr...
  • Page 100 WS version: a1 (working edition) Publish date: 2020-08-13 07:28 Ce manuel est une publication de NIBE Energy Systems. L'ensemble des illus- trations, des faits présentés et des données de produits s'appuient sur les infor- mations disponibles au moment de l'approbation de la publication. NIBE Ener- gy Systems ne peut être tenu pour responsable des éventuelles erreurs factuelles...
