4 Description du produit
4.3

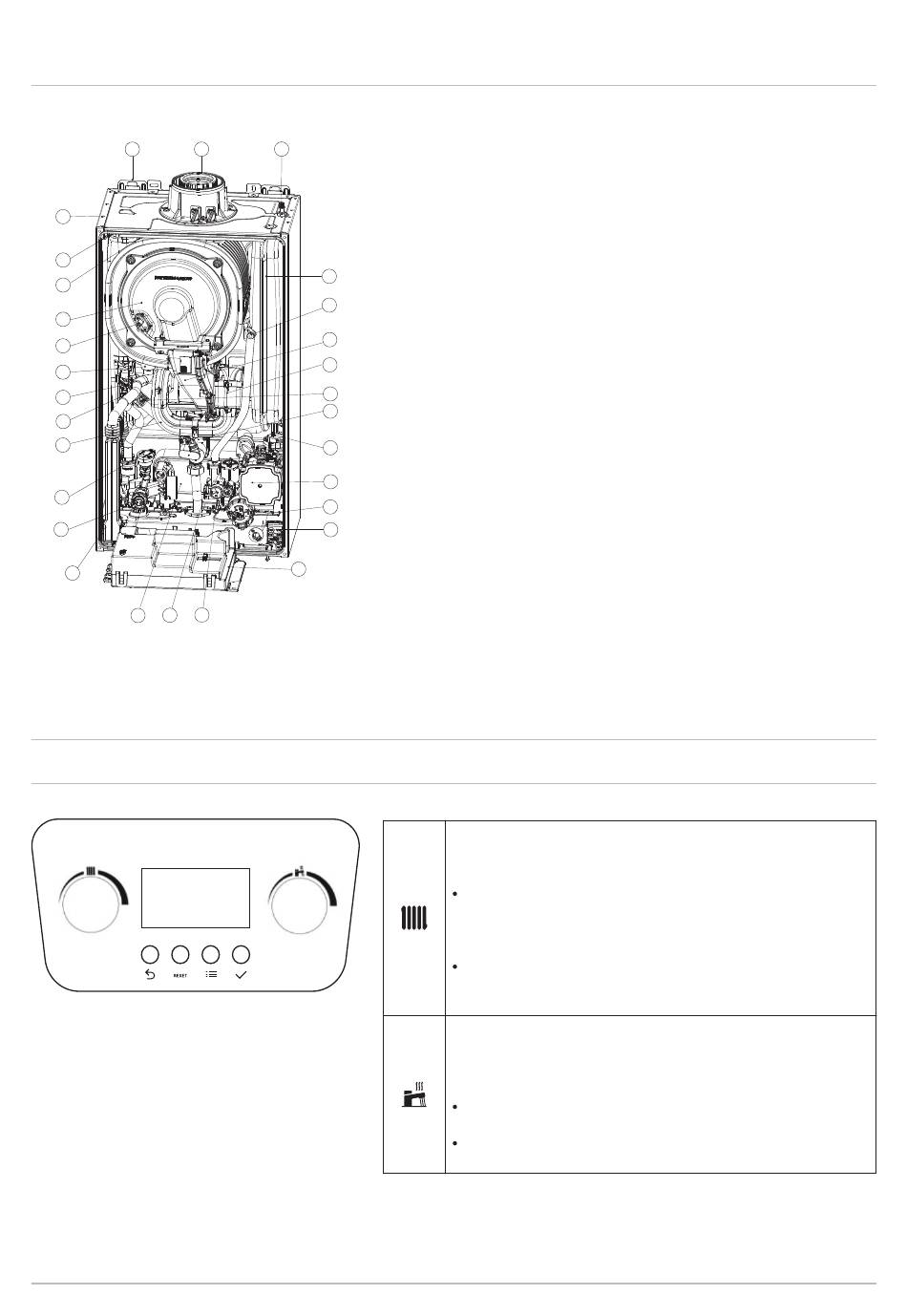

Principaux composants
Fig.5
Schéma fonctionnel
2
3
1
29
28
27
26
25
24
23
22
20
19
18
15
17
16
4.4
Description du tableau de commande
4.4.1
Description
Fig.6
Tableau de commande
18
ACCEA
1. Structure
2. Crochets pour la fixation du support au mur
3. Conduit d'évacuation des gaz de combustion
4
4. Vanne de remplissage/contrôle de l'air du vase d'expansion
5. Vase d'expansion
6. Tube de raccordement entre le circuit hydraulique et le vase
d'expansion
7. Collecteur air-gaz
8. Ventilateur (ensemble air-gaz : carte de commande et vanne
mélangeuse)
5
9. Sonde de retour de chauffage
10. Vanne gaz
6
11. Système de chauffage et purgeur de la pompe
12. Pompe
7
13. Presse-étoupe
8
14. Tableau de commande avec afficheur et carte électronique de
chaudière
9
10
15. Manomètre
16. Sonde de priorité d'eau chaude sanitaire
17. Échangeur de chaleur à plaques pour l'eau chaude sanitaire
11
18. Siphon
12
19. Soupape de sécurité du chauffage (3 bar)
20. Sonde de pression (circuit de chauffage)
21
21. Vanne à 3 voies
13
22. Ensemble de silencieux air-gaz
23. Thermostat de sécurité (limite)
14
24. Sonde de départ d'eau du circuit de chauffage (°C)
25. Raccord du tuyau d'écoulement des condensats vers l'évacuation
26. Électrode d'allumage/de détection
BO-7749665-2
27. Bride du brûleur
28. Sonde de température des fumées
29. Prise de terre de la chaudière
Tab.16
BO-7763705-A
BOUTONS
CHAUFFAGE : Ce bouton permet de modifier la température
de départ de l'installation de chauffage (consigne de chauffage
25÷80 °C).
Tourner le bouton dans le sens inverse des aiguilles d'une
montre pour réduire la température ou vers la gauche pour
parcourir les menus. Si une sonde extérieure est connectée,
il est possible de limiter la valeur du point de consigne ;
Tourner le bouton dans le sens des aiguilles d'une montre
pour augmenter la température ou vers la droite pour parcou
rir les menus.
EAU CHAUDE SANITAIRE : Ce bouton permet de modifier la
température d'eau chaude sanitaire (consigne d'ECS
35÷60 °C) ou de parcourir les menus vers la gauche et la droi
te :
tourner dans le sens inverse des aiguilles d'une montre pour
réduire la température.
tourner dans le sens des aiguilles d'une montre pour aug
menter la température.
7745717 - 03 - 05082021
