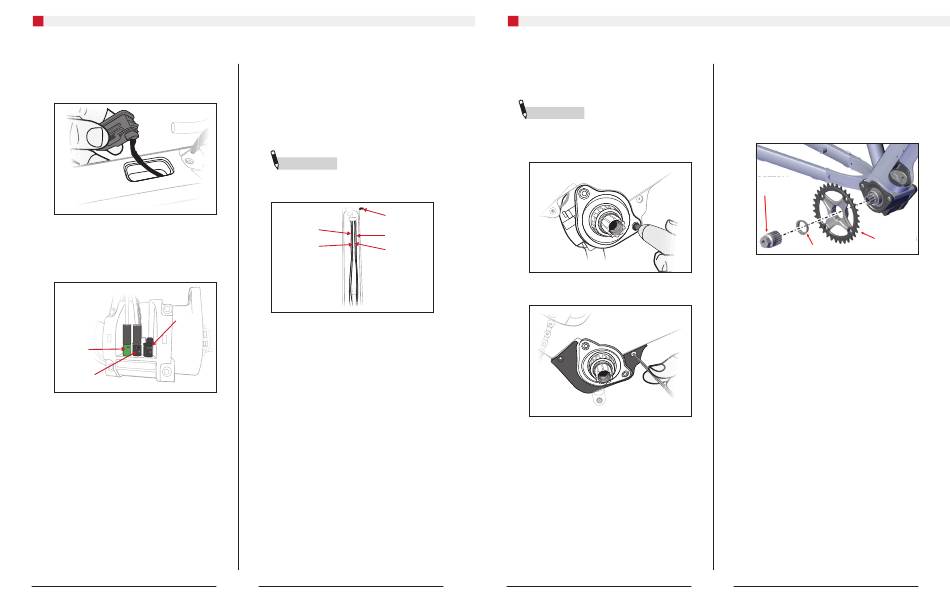

Manuel d'entretien du Domane+ LT 2020
Installer et connecter le régulateur
1.
Acheminer le câble du régulateur dans le tube
supérieur, puis dans le tube de direction puis le faire
descendre dans le tube diagonal jusqu'à la boîte de
vitesses.
2.
Connecter le câble du régulateur à la boîte de
vitesses, comme indiqué.
3.
Pousser l'excédent de longueur de câble dans les
bases côté opposé à la transmission ou dans le
tube supérieur.
NON
UTILISÉ
RACCORDEMENT
DU CAPTEUR
DE VITESSE
RACCORDEMENT
DU RÉGULATEUR
Acheminer les câbles dans les guides de câble
du tube diagonal
Ordre de l'acheminement du câble dans le tube diagonal
(du côté de la transmission au côté opposé à la
transmission) :
•
Dérailleur arrière
•
Frein arrière
•
Câble du régulateur
•
Dérailleur avant
REMARQUE
Vérifier que les câbles ne se
croisent pas, ne se tordent pas et ne s'entremêlent pas
dans le cadre. Les gaines de câble doivent être aussi à
plat que possible lorsqu'elles traversent le cadre.
CLÉ
DÉRAILLEUR
DÉRAILLEUR
ARRIÈRE
AVANT
FREIN
ARRIÈRE
CONTRÔLEUR
2
Manuel d'entretien du Domane+ LT 2020
Réinstaller
1.
S'assurer que les filetages des boulons de fixation
de la boîte de vitesses dans le cadre du vélo sont
propres et sans graisse.
REMARQUE
Les fixations Fazua sont livrées
avec un frein-filet appliqué en usine.
2.
Remettre la boîte de vitesses en place. Serrer les
quatre boulons à 8 - 8,5 Nm.
3.
Remettre la protection de la boîte de vitesses en
place. Serrer les quatre boulons à 4 Nm.
4.
Remettre le plateau en place.
Monter le plateau sur l' arbre moteur.
a.
Utiliser un fouet à chaîne pour maintenir
b.
la manivelle en place.
Installer la bague de serrage.
c.
une clé pour boîtier de pédalier
d.
0Utiliser
pour serrer la bague de serrage à
20-25 Nm.
BAS OUTIL POUR
PÉDALIER
PLATEAU
BAGUE DE SERRAGE
5.
Remettre le groupe propulseur en place.
