Chapitre 4 Câblage de l'automate
Câblage du port série
embarqué
60
Le port série embarqué est du type RS-232/RS-485 non isolé et est destiné à être
utilisé pour des courtes distances (<3 m) vers des appareils comme des IHM.
Pour obtenir la liste des câbles utilisables avec le connecteur Mini DIN
8 broches du port série embarqué, voir
Par exemple, le câble 1761-CBL-PM02 est généralement utilisé pour raccorder
le port série embarqué à l'IHM PanelView™ 800 en utilisant RS-232.

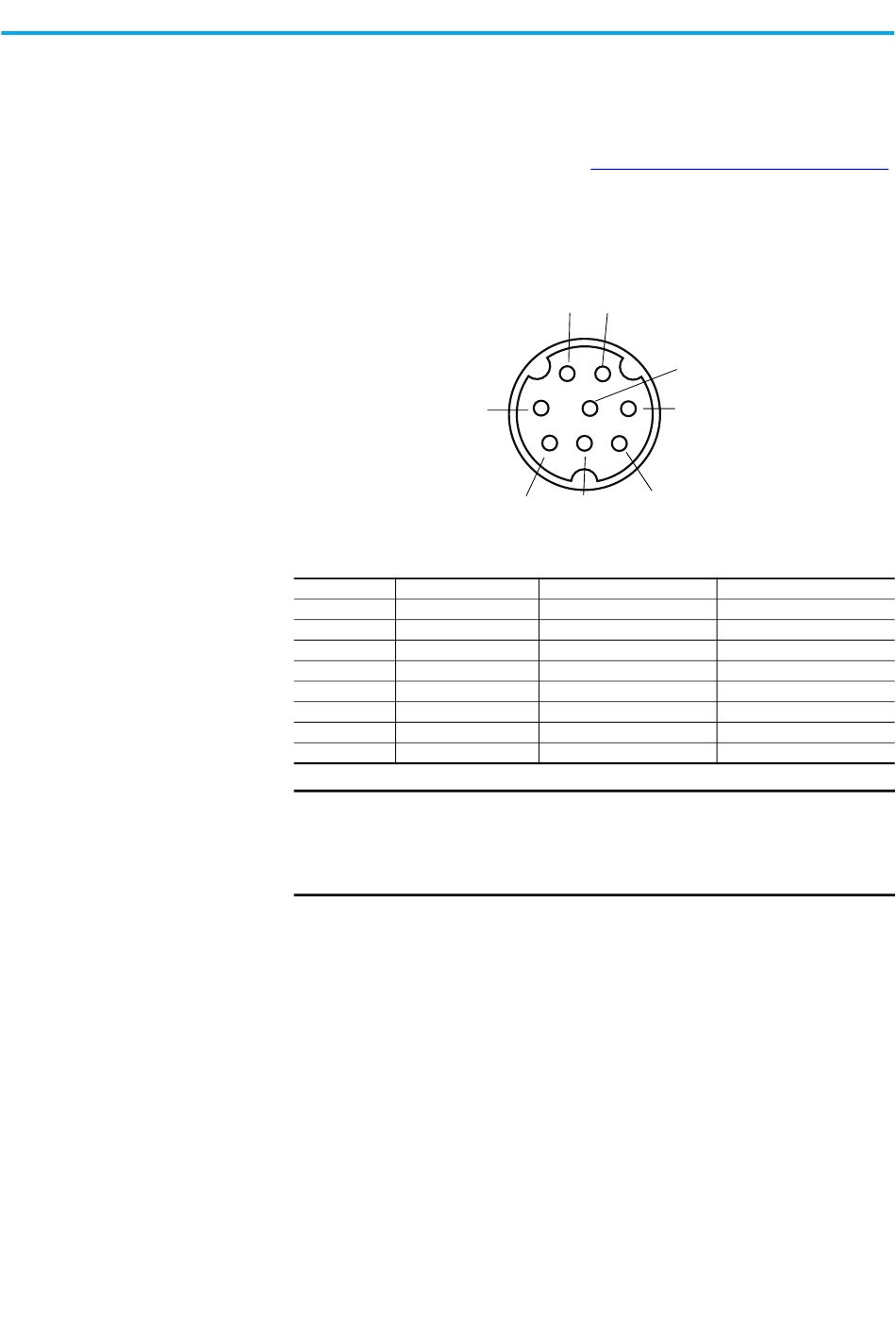

Port série embarqué
Tableau de brochage
Broche Définition
1 RS-485+
2 GND
3 RS-232 RTS
4 RS-232 RxD
5 RS-232 DCD
6 RS-232 CTS
7 RS-232 TxD
8 RS-485–
• Ne connectez pas la broche GND du port série à la terre/masse du
IMPORTANT
• Si la longueur du câble série est supérieure à 3 mètres, utilisez un port
Publication Rockwell Automation 2080-UM002M-FR-E - Avril 2022
Câbles de port série embarqué, page
2
5
8 7
Exemple RS-485
B(+)
GND
(inutilisé)
(inutilisé)
(inutilisé)
(inutilisé)
(inutilisé)
A(–)
châssis. La broche GND du port série est le commun c.c. des signaux de
communication du port série et ne vise pas à servir de terre de blindage.
série isolé, référence 2080-SERIALISOL.
1
4
3
6
Exemple RS-232
(inutilisé)
GND
RTS
RxD
DCD
CTS
TxD
(inutilisé)
22.
