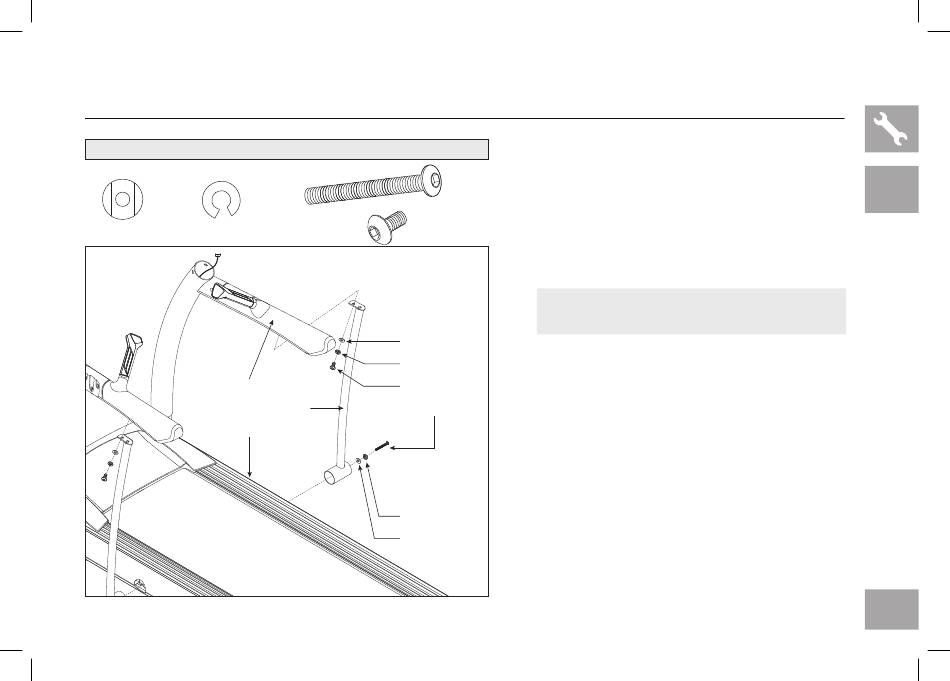

T40 MONTAGE ÉTAPE 3
SACHET DE VIS T40 POUR ÉTAPE 3 :
RONDELLE
RONDELLE
COURBÉE (E)
ÉLASTIQUE (B)
8,4 mm
8,2 mm
Qté: 2
Qté : 2
T40 SEULEMENT
GUIDONS
BARRE DE SOUTIEN
CHÂSSIS DE BASE
REMARQUE : Cette étape s'adresse aux modèles
T40 seulement.
VIS (F)
95 mm
Ouvrez le SACHET DE VIS POUR L'ÉTAPE 3.
A
Qté : 2
Fixez la BARRE DE SOUTIEN DE DROITE
VIS (A)
B
20 mm
Qté : 2
au CHÂSSIS DE BASE à l'aide de 1 RONDELLE
COURBÉE (E), 1 RONDELLE ÉLASTIQUE (B) et
1 VIS (F).
REMARQUE : Ne pas serrer les vis avant d'avoir
terminé l'étape 4 de l'assemblage.
RONDELLE
COURBÉE (E)
Fixez la barre de SOUTIEN DE DROITE
C
RONDELLE
au GUIDON à l'aide de 1 RONDELLE COURBÉE
ÉLASTIQUE (B)
VIS (A)
(E), 1 RONDELLE ÉLASTIQUE (B) et 1 VIS (A).
VIS (F)
Répétez l'opération de l'autre côté
D
RONDELLE
ÉLASTIQUE (B)
RONDELLE
COURBÉE (E)
T40
SEULE-
MENT
15
