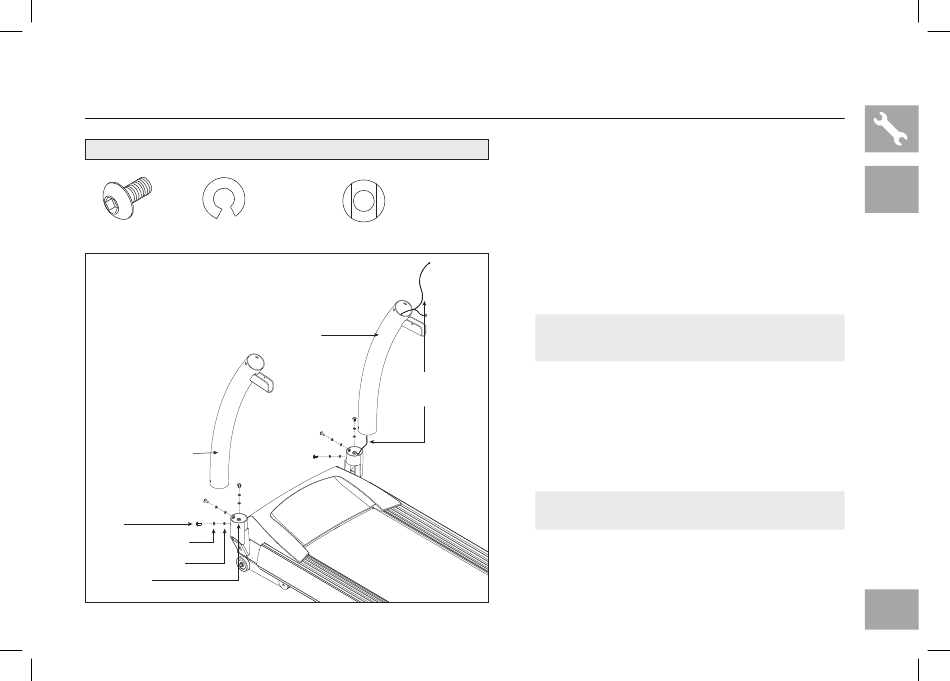

T40 MONTAGE ÉTAPE 1
SACHET DE VIS T40 POUR ÉTAPE 1 :
VIS (A)
RONDELLE
20 mm
ÉLASTIQUE (B)
Qté : 6
8,2 mm
Qté : 6
T40 SEULEMENT
PILIER DE CONSOLE DROIT
PILIER DE CONSOLE GAUCHE
VIS (A)
RONDELLES ÉLASTIQUES (B)
RONDELLES COURBÉES (C)
CHÂSSIS DE BASE
REMARQUE : Cette étape s'adresse aux modèles
T40 seulement.
RONDELLE COURBÉE (C)
A
Ouvrez le SACHET DE VIS POUR L'ÉTAPE 1.
8,4 mm
Qté : 6
B
Fixez le FIL DE GUIDAGE au CÂBLE DE LA CONSOLE et
tirez le FIL DE GUIDAGE par le PILIER DE CONSOLE DE
DROITE. Après avoir tiré le FIL DE GUIDAGE par le mât,
l'extrémité du CÂBLE DE CONSOLE doit se trouver en
haut du pilier. Détachez et jetez le FIL DE GUIDAGE.
REMARQUE : Ne coincez pas le câble de la console en
plaçant le pilier sur le châssis de base.
C
Fixez le PILIER DE CONSOLE au CHÂSSIS DE BASE à
FIL DE GUIDAGE
CÂBLE DE LA
l'aide de 3 VIS (A), 3 RONDELLES ÉLASTIQUES (B) et 3
CONSOLE
RONDELLES COURBÉES (C).
D
Répétez l'étape C de l'autre côté.
REMARQUE : Ne pas serrer les vis avant
d'avoir terminé l'étape 4.
T40
SEULE-
MENT
11
