Changer la configuration
Pour modifier la configuration du régulateur :
• Afficher le paramètre adéquat (rubrique du menu) à l'écran.
• Appuyer sur Ë pour entamer les modifications.
• Si la console est verrouillée, le système demande d'introduire un code d'accès.
• Le paramètre sélectionné clignote à l'écran pour indiquer qu'il est en cours de
modification.
• Modifier la valeur par les touches È et Í .
• Le fonctionnement des touches Ë et Á dépend du type de données
modifiées.
Remarque : Une fois qu'une session de modification est entamée, il convient de la
terminer avant de changer de mode ou d'activer une autre fonction.
Modifier un paramètre numérique
Pour modifier un paramètre numérique (par ex. le point de consigne) :
• Afficher le paramètre adéquat à l'écran.
• Appuyer sur Ë pour entamer la modification.
• Si la console est « verrouillée », le système demande d'introduire un code
d'accès.
• Le paramètre en cours s'affiche, et son dernier chiffre (à droite) clignote.
• Le chiffre qui clignote est celui dont la modification est en cours.
• Sélectionner la valeur appropriée avec les touches È et Í .
• Passer au chiffre suivant au moyen des touchesÁ et Ë.
• Pour introduire une valeur négative, faire défiler les valeurs situées en
première position (à gauche) jusqu'à ce qu'un « - » soit affiché.
• Pour enregistrer le nouveau paramètre, se positionner sur le dernier chiffre (à
droite) et appuyer sur Ë.
• Appuyer sur Á en étant sur la première position (à gauche) permet
d'abandonner la session sans modifier le paramètre.
Code d'accès
La configuration du régulateur série HTC-915 est protégée par un code d'accès.
Lorsque la console est « verrouillée », il est possible de visualiser tous les
paramètres configurés, mais lorsqu'on appuie sur Ë pour les modifier, le
système demande d'introduire un code d'accès.
Les nouvelles unités ne sont pas protégées par mot de passe.
UTILISATION DU RÉgULATEUR hTC-915-CONT AVEC
UN LIMITEUR hTC-915-LIM EN OPTION

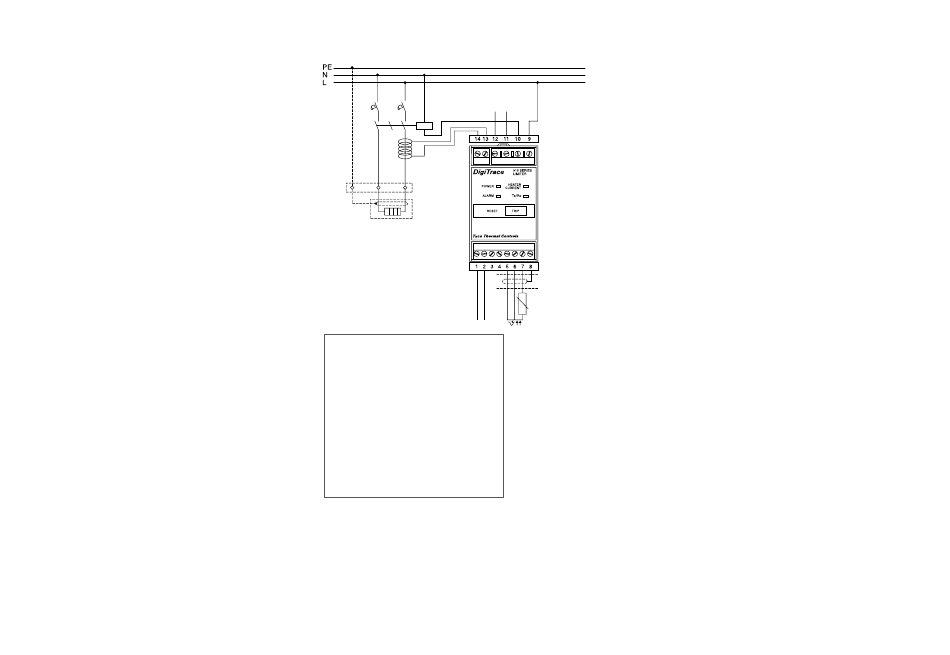

SChÉMA DE CÂBLAgE DU LIMITEUR AFFECTATION DES BORNES
Vers indicateur d'alarme
externe/ DCS ou PLC entrée
max. 3 A 250 V
Câble chauffant
L'alimentation 12 V cc
peut être obtenue à
partir du HTC-915-
CONT
Affectation des bornes du limiteur
1.
Numérique commun (depuis HTC 13)
2.
Entrée +12 V cc (depuis HTC 14)
3.
Données RX (en provenance de HTC 15)
4.
Données TX (vers HTC 16)
5.
Sonde 1 source
6.
Sonde 1 mesure
7.
Sonde 1 commun
8.
Blindage
9.
Sortie relais commande
10. Sortie relais commande
11. Sortie relais alarme
12. Sortie relais alarme
13. Entrée TC courant de charge
14. Entrée TC courant de charge
PROgRAMMATION DU LIMITEUR
Pour éviter toute modification intempestive du paramétrage du limiteur,
l'interface utilisateur offre des sécurités.
Modification du point de consigne du limiteur
Le point de consigne du limiteur se modifie via l'interface utilisateur du
HTC-915-CONT, en suivant la même procédure que pour le régulateur. Toutefois,
avant que la nouvelle valeur soit copiée dans la mémoire du limiteur, l'utilisateur
doit appuyer sur SHIFT et relâcher la touche puis appuyer sur CONFIG. Cette
précaution empêche toute modification involontaire du point de consigne.
Désinstallation du limiteur sur un régulateur hTC-915
Une fois qu'un limiteur a été ajouté au système, il faut le désinstaller à partir
du logiciel pour l'éliminer. Cette opération s'effectue à partir du sous-menu
Paramètres divers du HTC-915-CONT. Toutefois, contrairement à l'étape
d'installation, il faut appuyer sur SHIFT avant d'appuyer sur la touche CONFIG
pour confirmer la suppression du limiteur.
Entrée sonde courant limiteur.
Pour les applications particulières, le limiteur peut être configuré de manière à
permettre un dépassement temporaire de la température tant que le système de
traçage n'est pas sous tension. C'est le cas lorsque l'élévation de température
provient d'une source de chaleur externe telle qu'un nettoyage à la vapeur, des
processus exothermiques, etc.
Les sondes sont contrôlées en permanence pour détecter les courts-circuits
et les boucles ouvertes. Si le circuit d'entrée est en court-circuit ou en boucle
ouverte, le limiteur déclenche alors instantanément.
SORTIES DU LIMITEUR
* Pour plus de
clarté, le câblage
des communi-
Sortie de régulation du limiteur
cations vers le
La sortie de relais du limiteur est généralement utilisée pour actionner un relais
régulateur
électromécanique (EMR) externe. En cas de surchauffe excessive, le relais met la
HTC-915-CONT
charge hors tension
a été omis.
** Sonde de courant
Sortie d'alarme du limiteur
en option, non
Le relais de sortie de l'alarme du limiteur change d'état (de NF à NO) lorsque :
fournie
Le limiteur est remis sous tension après une coupure de courant.
Le point de consigne du limiteur est dépassé et celui-ci a déclenché.
Une panne de sonde est détectée.
Une panne du transformateur de courant est détectée
(lorsque le limiteur en est équipé).
Remise à zéro du limiteur
Après avoir déclenché, le limiteur doit être remis à zéro manuellement. Le
limiteur ne peut être remis à zéro que lorsque la température mesurée par la
sonde Pt100 est inférieure à la température limite moins l'hystérésis de l'unité.
Pour remettre le limiteur à zéro, il existe plusieurs méthodes :
1. À partir du panneau de commande du HTC-915-CONT, en appuyant
simultanément sur SHIFT + RESET (en supposant qu'une communication
numérique soit établie entre le régulateur et le limiteur).
2. En maintenant enfoncé le bouton RESET du limiteur pendant au moins
2 secondes.
3. À distance, via l'entrée externe du HTC-915 et un contact à distance.
4. À distance, via le système DCS (5 à 24 V cc).
5. À distance, via l'interface série et le logiciel Supervisor.
