RÜCKSEITE:
44
PHANTOM Apparaten skall anslutas
till jordat uttag nar den
ansluts till ett natverk
ON OFF
AC INPUT
£
100-240V 50/60Hz Fuse:T1.6AL 250V
POWER CONSUMPTION: 40W
POWER
43 45

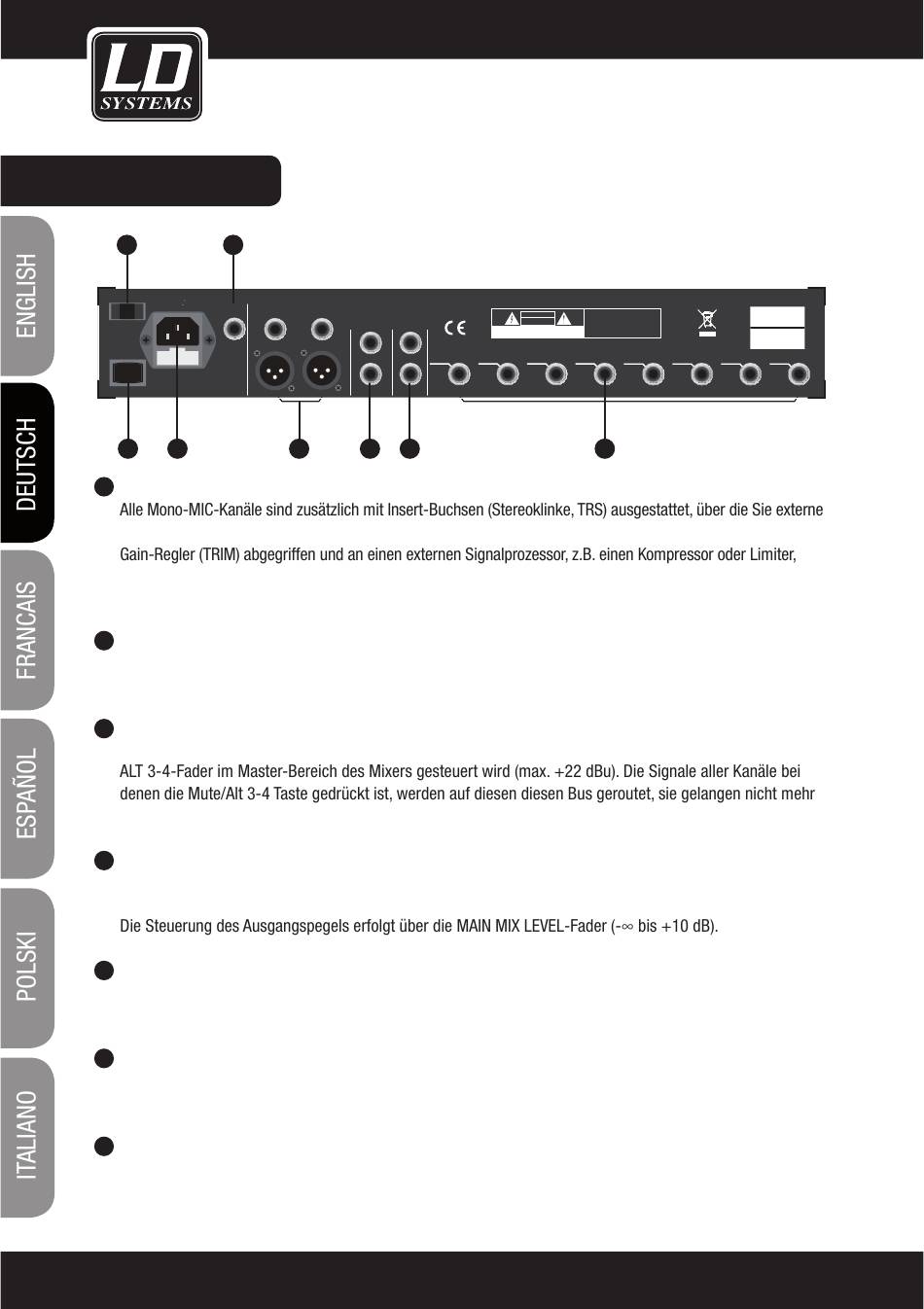

INSERTS (MONOKANÄLE)
38
Effektgeräte o.Ä. in den jeweiligen Kanalzug einschleifen können. Dabei wird das Signal unmittelbar nach dem
überführt. Nachdem es diesen durchlaufen hat, wird es vor dem EQ in denselben Kanalzug zurückgeführt.
Hinweis: Für den Anschluss externer Geräte an Insert-Punkte benötigen Sie so genannte "Y"-Kabel
CTRL ROOM OUTPUT
39
Über diese 6,3-mm-Klinkenbuchsen geben Sie das Signal an Studio-Monitorlautsprecher (CONTROL ROOM)
oder ein PA-System aus.
ALT OUTPUT
40
Diese unsymmetrischen 6,3-mm-Klinkenbuchsen dienen als zusätzliche Ausgänge, deren Pegel über den
an den Main Mix.
MAIN MIX OUTPUT
41
Die Summenausgänge L/R (MAIN MIX OUTPUT) sind sowohl als XLR- als auch als 6,3-mm-Klinkenausgänge
(TRS) ausgeführt, über die Sie das Haupt-Ausgangssignal an einen Leistungsverstärker überführen können.
FOOT SW
42
An diese Klinkenbuchse können Sie einen externen Fußschalter zur Aktivierung/Deaktivierung des integrier-
ten Effektprozessors anschließen (identische Funktion wie die DFX MUTE-Taste).
PHANTOM-SCHALTER
43
Mit diesem Schalter aktivieren Sie die +48-Volt-Phantomspeisung für die vier XLR-Mikrofoneingänge.
Achtung: Vergewissern Sie sich, dass die Phantomspeisung abgeschaltet ist, bevor Sie Mikrofone anschließen.

POWER-SCHALTER

44
Mit diesem Schalter schalten Sie den Mixer ein (ON) oder aus (OFF).
