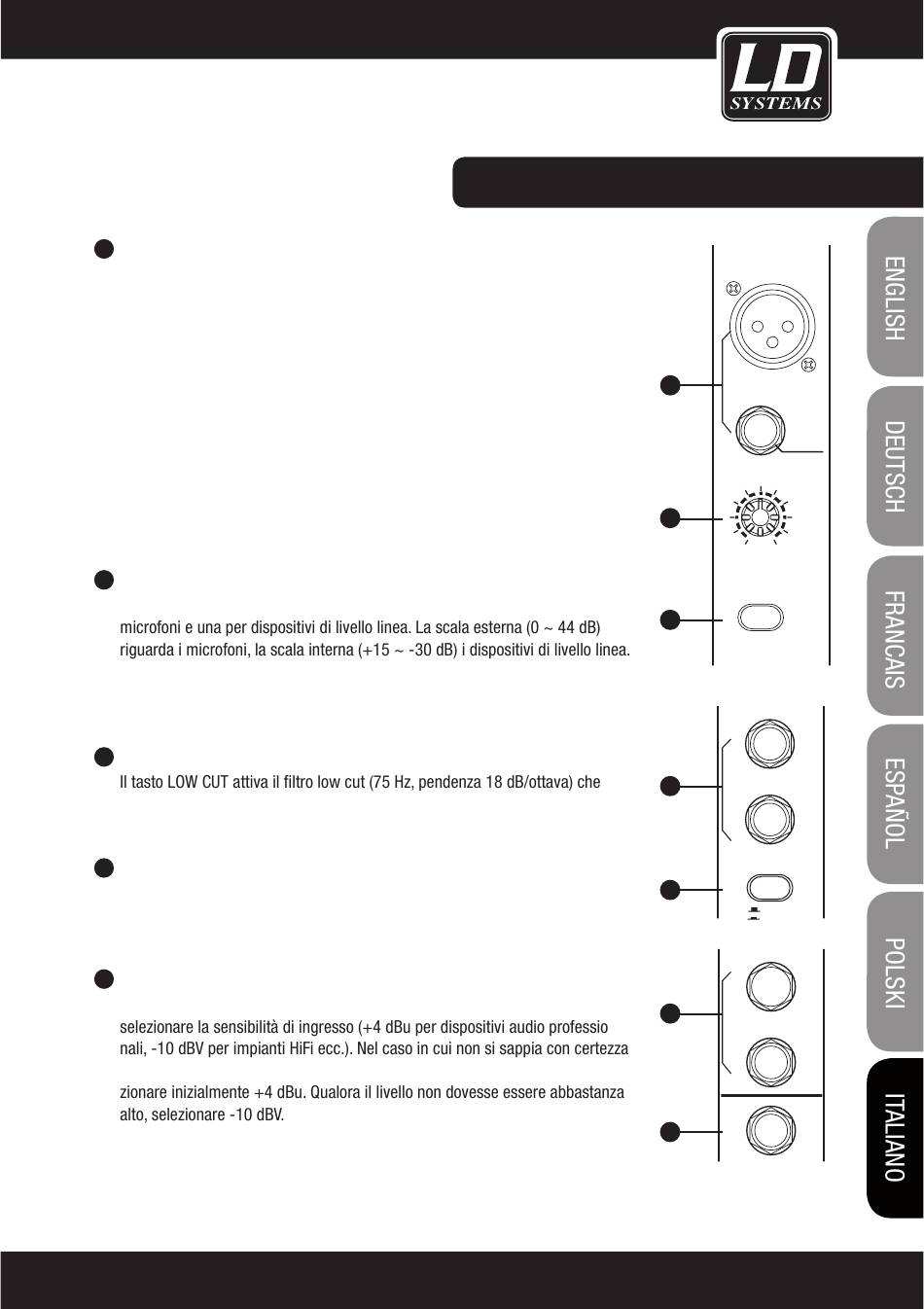

I CANALI MONO (MIC/LINE)
1
Le strisce di canale mono sono dotate di collegamenti XLR bilanciati per
microfoni a bassa impedenza ed altre apparecchiature con segnali a basso
livello. Inoltre, sono disponibili ingressi jack da 6,3 mm per il collegamento
di microfoni e dispositivi di livello linea (es. sintetizzatore, drum machine,
processore di effetti ecc.). Synthesizer, Drum-Computer, Effektprozessoren
etc.) zur Verfügung.
Attenzione: non è possibile utilizzare contemporaneamente gli ingressi micro-
fonici (MIC) e di linea (LINE) di uno stesso canale.
ALIMENTAZIONE PHANTOM A +48 VOLT
Gli ingressi XLR delle strisce di canale mono forniscono la tensione phantom a
+48 Volt necessaria per l'alimentazione di microfoni a condensatore.
Attenzione: è vietato collegare i microfoni non alimentati tramite phantom agli
ingressi XLR quando l'alimentazione phantom è attiva.
IMPOSTAZIONE DELL'AMPLIFICAZIONE DI INGRESSO
2
Il controllo del gain è dotato di due diverse scale di misurazione: una per i
Posizionare il controllo del gain sempre in modo tale che il LED di picco sopra i
fader di canale si accenda solo occasionalmente. Se il LED rimane costante-
mente acceso, possono verificarsi distorsioni.
FILTRO LOW CUT
3
riduce i disturbi a bassa frequenza come ronzii della rete o rumori provocati
dalla mano sui microfoni vocali.
4 I CANALI STEREO
Le strisce di canale stereo sono organizzate ognuna in coppie stereo con in-
gressi jack da 6,3 mm (TRS). Le fonti di segnali mono devono essere collegate
all'ingresso jack di sinistra.
5 SELETTORE +4 dBu/-10 dBV
Gli ingressi di linea delle strisce di canale stereo sono dotati di un tasto per
quale sia l'impostazione corretta per l'apparecchio collegato, provare a sele-

DISPOSITIVI DI COMANDO:

-
MIC 1
1
BAL OR
UNBAL
LINE IN 1
2
+15dB -25dB LINE
0dB 40dB MIC
3
LOW CUT
75Hz 18dB/Oct
LINE IN 19/20
4 LEFT(MONO)
RIGHT
5
+4dBu
-10dBV
AUX SENDS
1
6
2
7
PHONE
107
