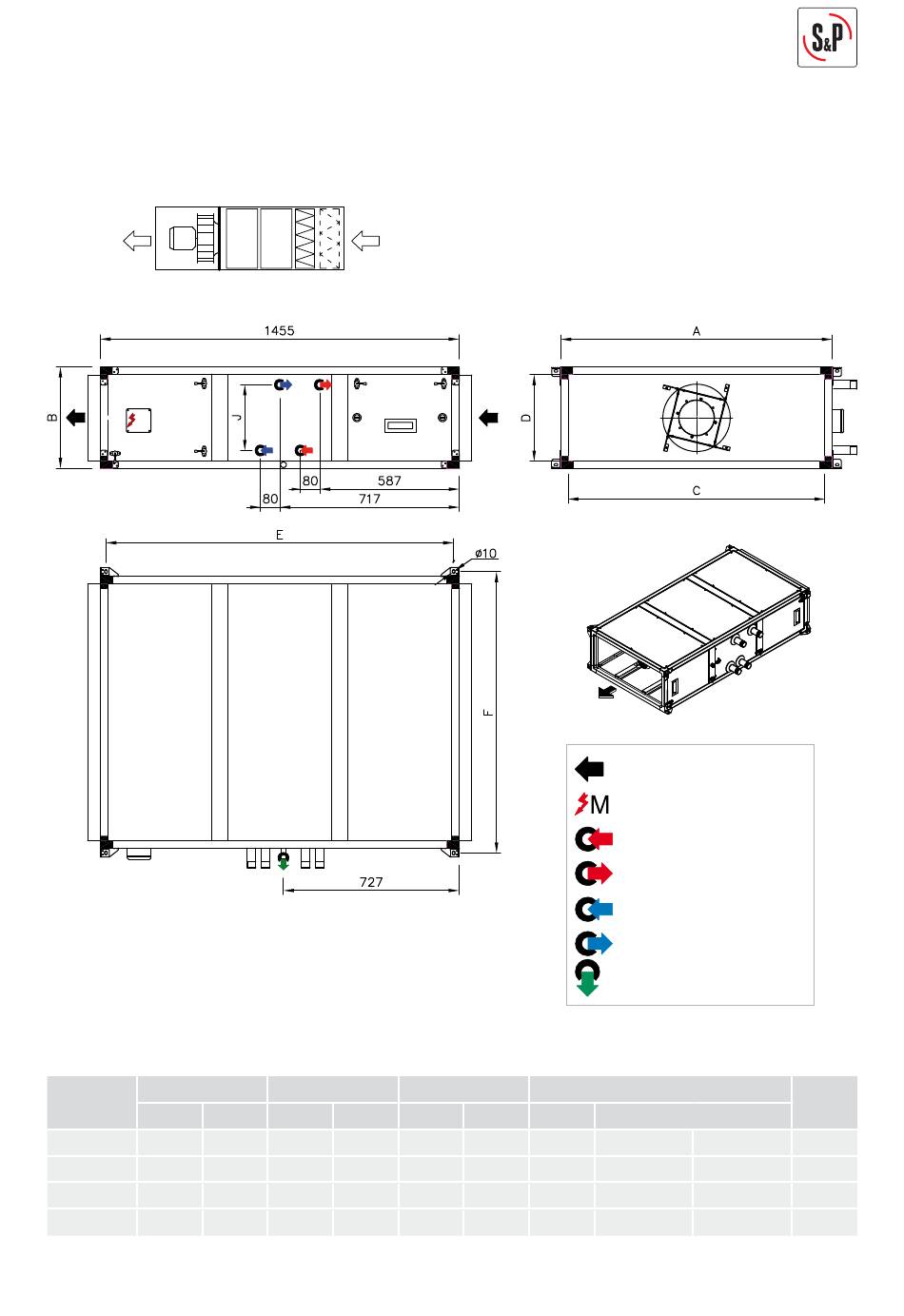

Version longue: Filtre F7 avec capacité de montage du filtre supplémentaire
Configuration avec batterie d'eau chaude et batterie d'eau froide
M
Modèle Externes
A
UTBS-2 750
UTBS-3 1100
UTBS-5 1500
UTBS-8 1900
C4 H2
F P
- +
Raccordements
B C D
360 690 300
410 1040 350
410 1440 350
500 1840 440
P: Préfiltre G4/M5 (accessoire)
F: Filtre F7
H2: Batterie d'eau chaude (2 rangs)
C4: Batterie d'eau froide (4 rangs)
Vues correspondant à la version L
(Connexions sur le côté gauche)
Supports
E F J
1409 790 219
1409 1140 269
1409 1540 269
1409 1940 344
SENS DE L'AIR
BOÎTE À BORNES
ENTRÉE D'EAU CHAUDE
SORTIE D'EAU CHAUDE
ENTRÉE D'EAU FROIDE
SORTIE D'EAU FROIDE
SORTIE DE CONDENSAT 3/4"
Coils
Raccordements C4 / H2
1-1/4" 1-1/4"
1-1/4" 1-1/4"
1-1/4" 1-1/4"
1-1/2" 1-1/2"
Poids
(kg)
111
151
216
272
21
