CHAPITRE IV
Lestage
REMARQUE: LORSQUE LES MASSES D'ALOURDISSEMENT AVANT SONT
FIXEES AUX BRAS DE RELEVAGE, IL FAUT NECESSAIREMENT FIXER LE
TROISIEME POINT DANS LE TROU LE PLUS BAS DU SUPPORT POUR
EVITER TOUT CONTACT AVEC LA PDF AVANT.
Lestage avant
Sur demande, deux types de lestage peuvent être fournis :
Support de lestage avec masses en fonte de deux jusqu'à un ma-
•
ximum de huit (sur demande)
masse d'alourdissement monobloc de 600 kg ou 1000 kg
•

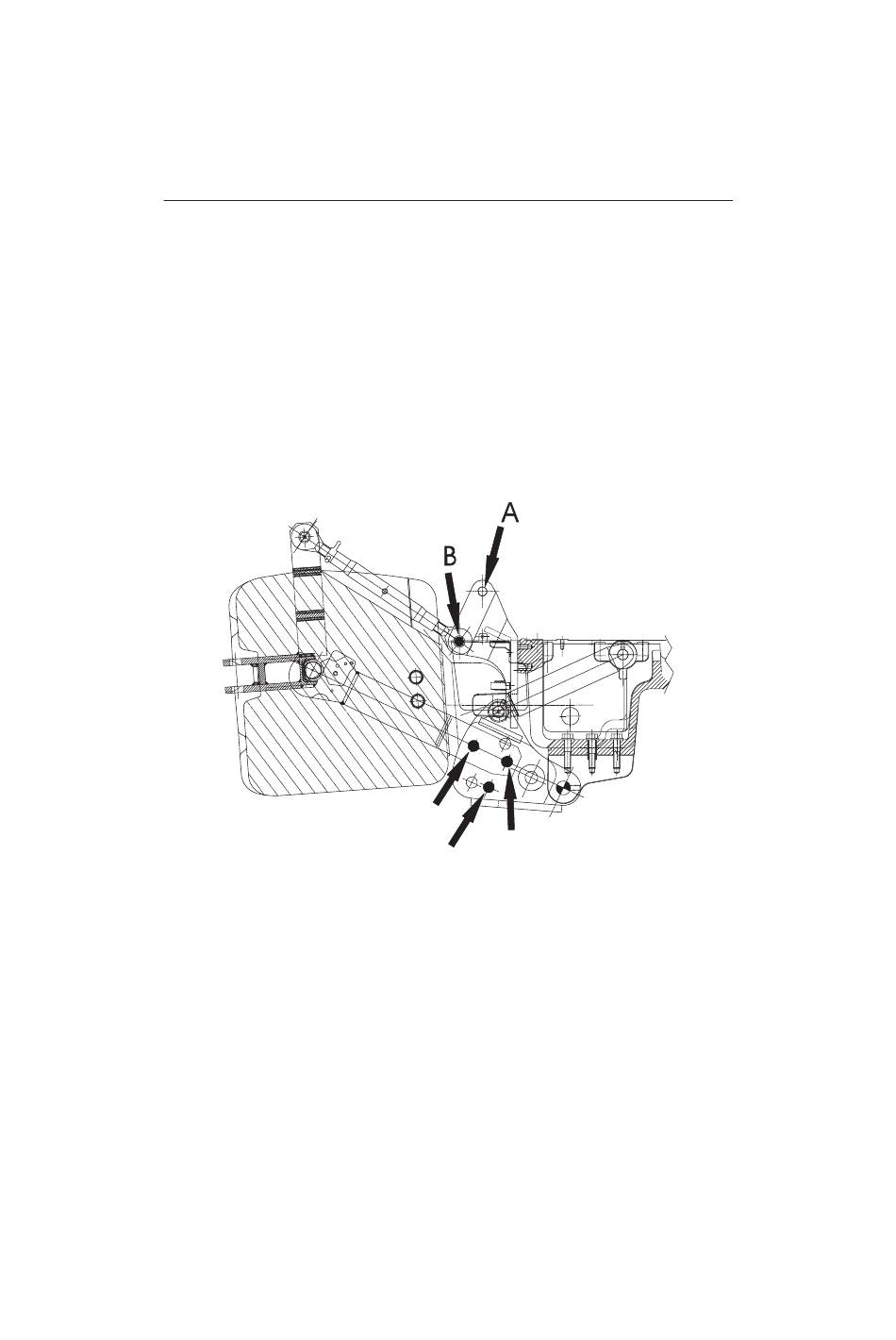

Fixer la masse monobloc à l'attelage 3 points avant comme le montre la
figure ci-dessus.
–
Montez les bras de relevage comme le montre la figure ci-dessus en
engageant les axes dans les trous (hachurés en gris).
–
Déplacez la fixation du troisième point de A à B.
IMPORTANT - Il est recommandé, pendant le travail, de mettre le lestage
dans la position la plus haute (vérins hydrauliques entièrement rentrés),
afin de maintenir inchangé l'équilibre du tracteur (son centre de gravité) et
de garantir une adhérence optimale des roues.
ROUES
191
