Manuels Connexes pour CTEK MULTI US 7002
Sommaire des Matières pour CTEK MULTI US 7002

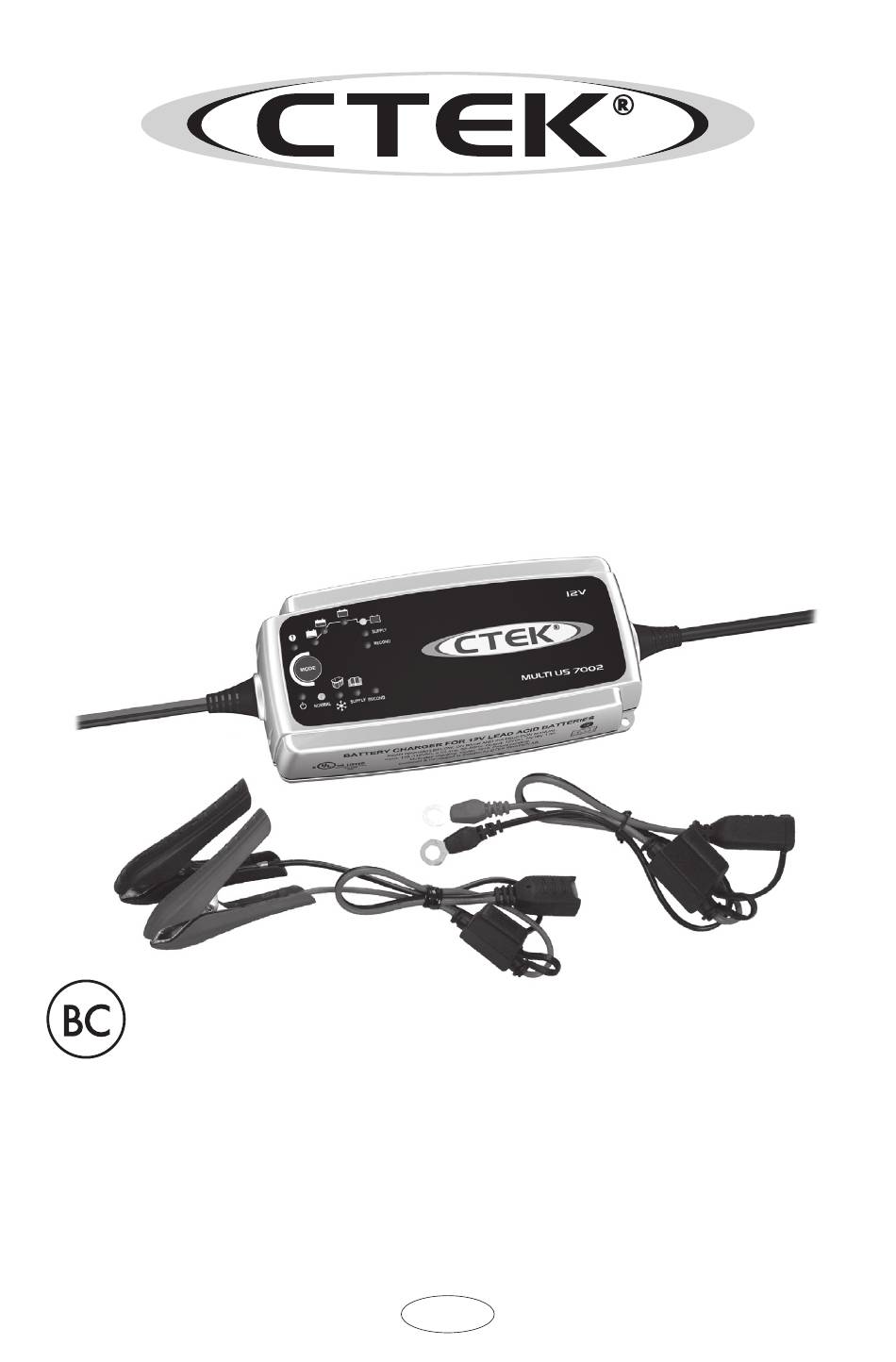

- Page 1 MULTI US 7002 Chargeur de batterie Pour batteries au plomb de 14–150Ah Mode d’emploi et guide de la charge professionnelle de batteries Pour batteries de démarrage/à décharge poussée Modèle 1018...
- Page 2 Le MULTI US 7002 est un chargeur de batterie en mode commuté avec fonction d'entre- tien par impulsion. Le MULTI US 7002 est conçu pour assurer à la batterie une longévité maximale. Le MULTI US 7002 s'intègre dans la gamme de chargeurs professionnels CTEK Power Inc. Cet appareil sophistiqué est à la fine pointe de la technologie de charge ...
- Page 3 Ne démontez pas le chargeur, portez-le à un technicien d’entretien qualifié s’il doit être entretenu ou réparé. Un mauvais remontage peut créer un risque d’électrocu- tion ou d’incendie. Pour réduire le risque d’électrocution, débranchez le chargeur de la prise C.A. avant de tenter tout entretien ou nettoyage. La mise à zéro des commandes ne réduira pas le risque.
- Page 4 Soyez extrêmement prudent afin de réduire le risque d’une chute d’un outil métal- lique sur la batterie. Il pourrait créer des étincelles ou court-circuiter la batterie ou toute autre partie électrique qui pourrait provoquer une explosion. Retirez vos objets personnels métalliques tels que des bagues, des bracelets, des colliers et des montres lors du travail avec une batterie acide-plomb. Une batterie acide-plomb peut produire une intensité...
- Page 5 PRÉCAUTIONS DE CONNEXION C.C. Ne connectez et déconnectez les pinces de sortie C.C. qu’après avoir réglé tous les commutateurs du chargeur sur la position ”OFF” et après avoir débranché le cordon C.A. de la prise électrique. Ne laissez jamais les pinces se toucher. Fixez les pinces à...
- Page 6 2. Branchez la pince négative du chargeur (noire) sur une bonne masse métallique du moteur à distance de la batterie. Ne branchez pas cette pince sur les canali- sations de carburant ou des parties en tôle de la carrosserie. 3. Branchez le cordon C.A. dans la prise. Le témoin d’avertissement rouge signa- lera une batterie connectée avec une polarité...
- Page 7 Le MULTI US 7002 ne peut pas être utilisé pour recharger une batterie complètement épuisée. Si le MULTI US 7002 ne passe pas en mode de charge d’entretien après trois jours (témoin lumineux vert), c’est qu’il y a un problème. Causes possibles : •...
- Page 8 SÉLECTION DU MODE EN FONCTION DU TYPE DE BATTERIE Le MULTI US 7002 se configure aisément en fonction du type de batterie et du mode d'exploitation. Les recommandations suivantes sont à considérer comme des directives générales. Pour des instructions plus précises, consulter le fabricant de la batterie. La configuration de l'appareil s'opère en appuyant sur le bouton «MODE» et en exerçant des pressions répétées jusqu'à ce que le mode voulu apparaisse. Après un laps de temps de 2 secondes, le chargeur active le mode sélectionné.
- Page 9 CHARGE Le batterie doit être connecté à la batterie conformément aux ins- tructions ci-dessus. Démarrer la charge 1. Brancher le chargeur à une prise de courant. 2. Sélectionner le mode de charge adapté à la batterie en appuyant sur le bouton «Mode». Pour sélectionner le mode en fonction de votre batterie, voir au titre «TYPES ...
- Page 10 Désulfatation Analyse Recond Sélection du mode: «NORMAL» ou «ÉTOILE DE NEIGE» Le MULTI US 7002 exécute un cycle de charge en plusieurs phases entièrement automa- tiques. Le mode «NORMAL» est indiqué par le témoin B et le mode «ÉTOILE DE NEIGE» par le témoin C. Désulfatation (Témoin 1 clignote) Désulfatation avec des impulsions pour des batteries sulfatées. Indiquée par le témoin 1 qui clignote.
- Page 11 4. Mode sélectionné: «SUPPLY» Le MULTI US 7002 dispose d’un mode Alimentation qui fournit une tension constante de 13,6 V et un courant jusqu’à 7 A. Ce mode peut également être utilisé pour la charge d’entretien d’une batterie déjà entièrement chargée. Ce type de charge maintient une charge de 100 % et minimise la perte d’eau de la batterie.
- Page 12 utilisé comme unité de production d’énergie pour faire fonctionner des équipements qui nécessitent une tension de 13,6 V et un courant maximum de 7 A. Si le courant sélec- tionné dépasse 7 A, la tension de sortie diminuera proportionnellement à l’augmentation de la charge.
- Page 13 Charge brute, courant de charge maximal. Charge d'absorption, limitation de la tension en fonction de la tension sélectionnée. Impulsion/charge d’entretien Mode alimentation, tension de sortie constante, ne requiert pas de contre-tension. Charge de reconditionnement A STANDBY (en attente) B Mode «NORMAL» (14.4V) C «MODE ÉTOILE DE NEIGE» (14.7V) D ...
- Page 14 *) La consommation par retour de courant a pour effet de mettre la batterie à plat lorsque le chargeur est connecté sans que le cordon secteur soit branché. Le retour de courant du MULTI US 7002 est très faible et correspond à 1Ah par mois. 14 • FR...
- Page 15 élevée. Ne pas couvrir le chargeur. CÂBLES DE BATTERIE MULTI US 7002 est fourni avec un jeu de câbles de connexion à la batterie terminés par des pinces et un autre avec câbles terminé par des œilletons. Veuillez ne pas raccourcir les câbles de la batterie.
- Page 16 Cette garantie est nulle si le chargeur de batterie a été ouvert, manipulé avec négligence ou réparé par un intervenant autre que CTEK Power Inc. ou ses représentants agréés. LA GARANTIE QUI PRÉCÈDE, LES DROITS ET LES RECOURS SONT EXCLUSIFS ET EN LIEU DE TOUTES AUTRES GARANTIES, DROITS OU RECOURS, EXPRESSES OU IMPLICITES, POUVANT AUTREMENT ÊTRE DISPONIBLES;...
- Page 17 FR • 17...
- Page 20 ®...
