150 | Valory (système avec suspension plafonnière) | Grille mobile
Chargement de la grille mobile sur le support mural
Pour charger la grille mobile avec un détecteur :

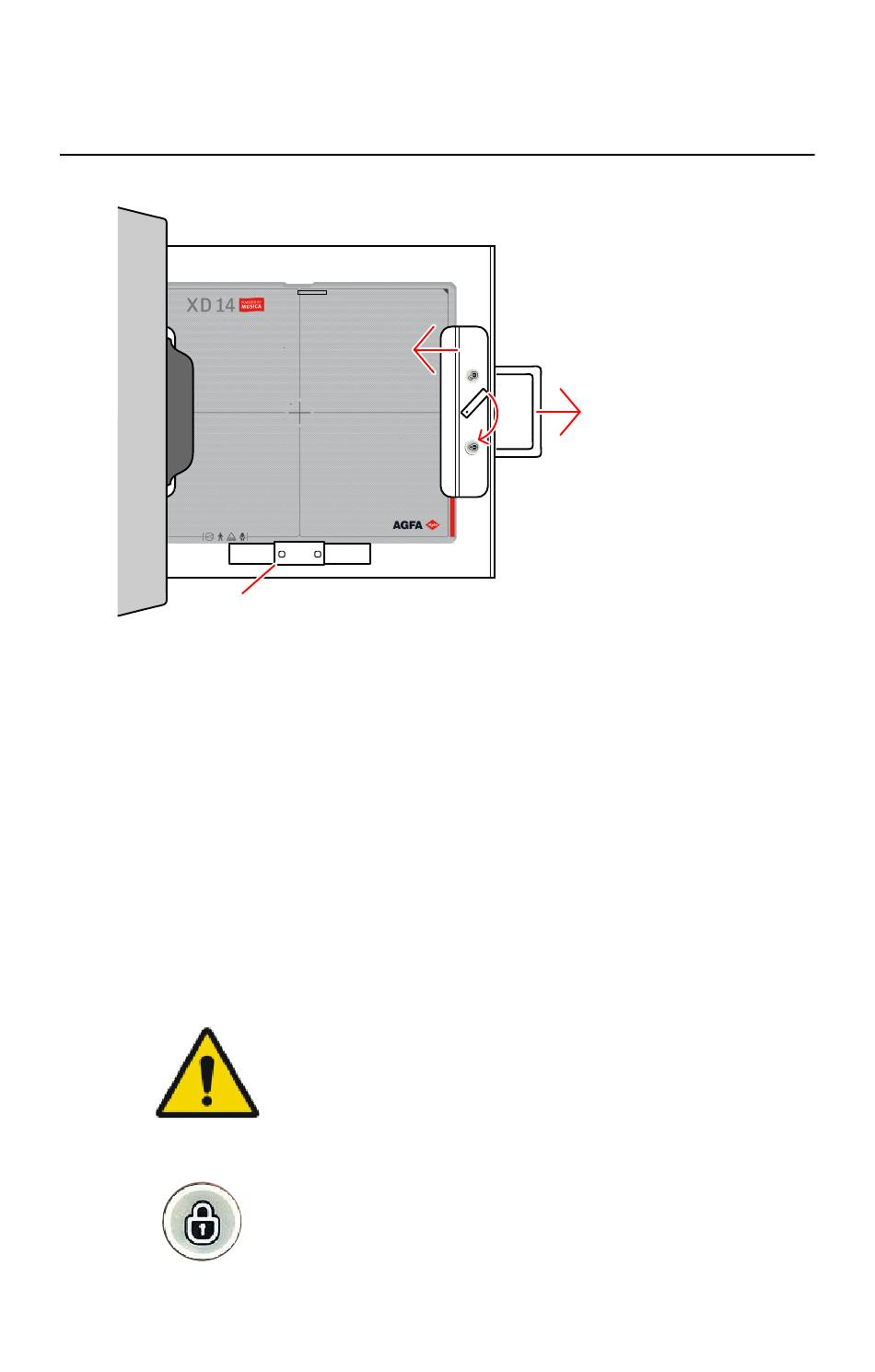

Figure 88 : Chargement de la grille mobile sur le support mural
1. Ouvrez complètement le tiroir de la grille mobile en tirant la poignée
avant.
2. Ajustez la fixation amovible en l'insérant dans la fente qui correspond à
l'alignement inférieur du détecteur.
• Hauteur du détecteur de 43 cm (17") : aucune fixation nécessaire
• Hauteur du détecteur de 35 cm (14") : utilisez la position inférieure de
3. Le détecteur peut reposer sur la fixation pendant que vous le maintenez en
position d'une main.
4. Fermez les fixations pour bloquer la position du détecteur.
5. Verrouillez les fixations en tournant le levier vers la droite.
Figure 89 : Icône de verrouillage
0420B FR 20220222 1457
3
3
2
la fixation pour centrer le détecteur dans la grille mobile et la position
supérieure de la fixation pour aligner le détecteur sur le bord supérieur
de la grille mobile.
ATTENTION:
Assurez-vous que vos doigts ne se trouvent pas entre le
coulisseau et le détecteur. Faites particulièrement attention,
car le mécanisme de fixation pourrait vous blesser.
4 4
5
1
