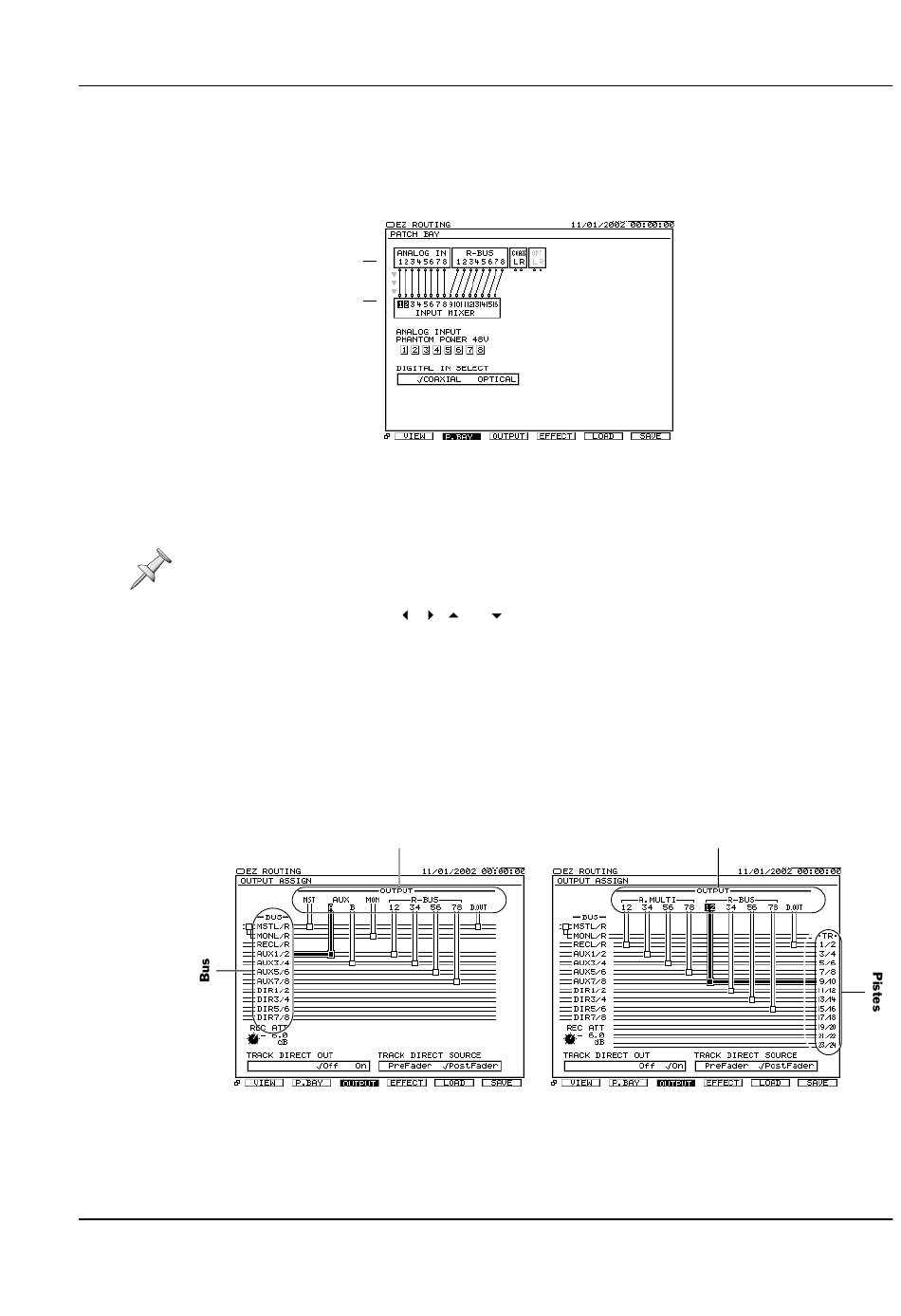

Sur l'écran PATCH BAY, vous pouvez router les connecteurs aux voies d'entrées :
•
Les 16 connecteurs d'entrées analogiques (XLR et Jack 6,35 mm)
•
Les 8 canaux du port R-BUS
•
Le connecteur numérique coaxial ou optique (page 127)
Connecteurs
d'entrée
Entrées des voies
d'entrée
Vous pouvez aussi activer l'alimentation fantôme sur les connecteurs d'entrées XLR et
activer les entrées numériques dans cet écran, comme décrit en page 126 et page 127.
Connexions dans l'écran EZ ROUTING PATCH BAY
Lors du routage, les connecteurs d'entrée et des voies d'entrée sont traités par paires
impaire/paire. Ces paires ne peuvent pas être modifiées.
1. Utilisez les touches
2. Tournez la molette Time/Value pour établir la connexion.
Le chapitre 9 décrit en détail comment router les entrées aux voies d'entrée — voir
page 132.
L'écran EZ ROUTING OUTPUT ASSIGN
Dans l'écran EZ ROUTING OUTPUT ASSIGN, vous pouvez router n'importe quel bus
ou pistes du VS-2400CD aux connecteurs de sortie. L'apparence de l'écran varie
légèrement pour les deux types de routage.
Lorsque vous routez les bus
,
,
ou
pour sélectionner la paire de voies d'entrée.
Sorties
22—Écrans EZ Routing
Les flèches grises à
gauche de l'écran
indiquent la direction du
trajet du signal
Sorties
Lorsque vous routez les pistes
279
