Victron energy Phoenix 12/220 Mode D'emploi page 6

3) Le convertisseur doit être placé sur un support plat et se monte comme
indiqué au paragraphe 2.1. L'environnement d'installation du convertisseur
doit répondre aux exigences décrites au chapitre 1. Le convertisseur peut
être fixé à l'aide de quatre vis (Ø 4,5mm max.) et des encoches en 'U' qui se
trouvent de chaque côté du convertisseur.
4) Raccordement à la batterie. Avant de raccorder la batterie, veillez à ce que la
charge soit déjà raccordée à la sortie ou que rien ne soit raccordé: aucun
câble "volant" ne doit être relié à la sortie du convertisseur.
Le convertisseur se met en marche immédiatement lorsqu'il est
raccordé à la batterie!

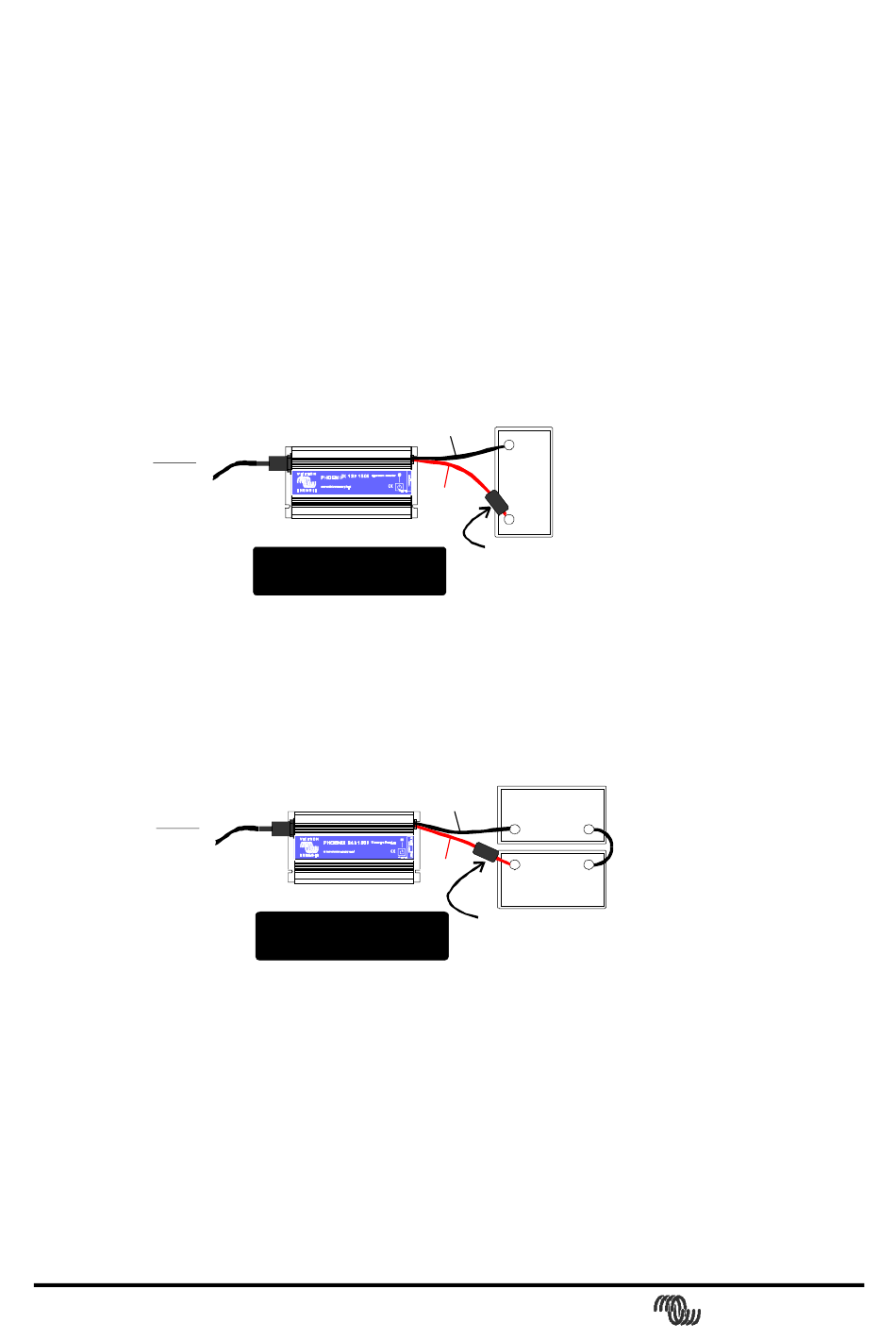

Pour les systèmes 12V, le convertisseur doit être raccordé comme suit:
Vers :
TV,
Vidéo,
Radio,
etc.
La capacité minimale de la batterie est d'environ 50Ah. Veillez à ce que le fil
rouge soit raccordé au pole positif (+) de l'accumulateur et le fil noir au pole
négatif (-).
Pour les systèmes 24V, le convertisseur doit être raccordé comme suit:
Vers :
TV,
Vidéo,
Radio,
etc.
La capacité minimale de la batterie est d'environ 30Ah. Veillez à ce que le fil
rouge soit raccordé au pole positif (+) de l'accumulateur et le fil noir au pole
négatif (-).
40
Noir
Rouge
Système 12V Système 12V Système 12V Système 12V
Noir
Rouge
Système 24V Système 24V Système 24V Système 24V
Mode d'emploi
-
12V
+
Fusible batt.
(40A)
12V
+
-
+
-
12V
Fusible batt.
(20A)
