5. Installation
5.1. Montage
La gamme Phoenix Smart IP43 Charger est conçue pour être montée au mur à l'aide des brides qui dépassent de chaque côté
du dissipateur.
Avant de procéder au montage, il convient de prendre en compte les aspects suivants pour identifier/fournir un emplacement
approprié et sûr :
a. Installez le chargeur dans un lieu bénéficiant d'une bonne circulation d'air/ventilation naturelle ; si la circulation d'air est
limitée, envisagez d'ajouter un ventilateur de refroidissement.
b. Assurez-vous qu'il y a suffisamment d'espace libre autour du chargeur ; un dégagement minimum de 100 mm au-dessus et
en dessous est recommandé.
c. Installez le chargeur sur un support ininflammable et assurez-vous qu'il n'y a pas d'articles sensibles à la chaleur à proximité
immédiate ; il est normal que le chargeur chauffe en cours de fonctionnement.
d. Installez le chargeur dans un endroit protégé des conditions environnementales telles que l'eau, une forte humidité et la
poussière, et à l'écart de tout liquide ou gaz inflammable.
e. N'installez pas et ne placez pas le chargeur sur la batterie, directement au-dessus de la batterie ou dans un compartiment
hermétique avec la batterie ; les batteries peuvent émettre des gaz explosifs.
f.
Ne couvrez pas et ne placez pas d'autres éléments sur le chargeur.
Montez le chargeur à la verticale avec les bornes vers le bas ; fixez-le à l'aide des 4 trous/fentes de montage sur la base.
Pour faciliter l'installation, il est recommandé de « suspendre » l'unité à l'aide des 2 vis supérieures, puis d'ajouter les 2 vis
inférieures, avant de fixer complètement les 4 vis.
Utilisez des vis à tête cylindrique ou à tête plate bien ajustées pour fixer l'appareil, en veillant à ce que le diamètre extérieur du
filetage de la vis s'adapte parfaitement aux trous/fentes de la bride (environ 5,5 mm de diamètre extérieur maximum).

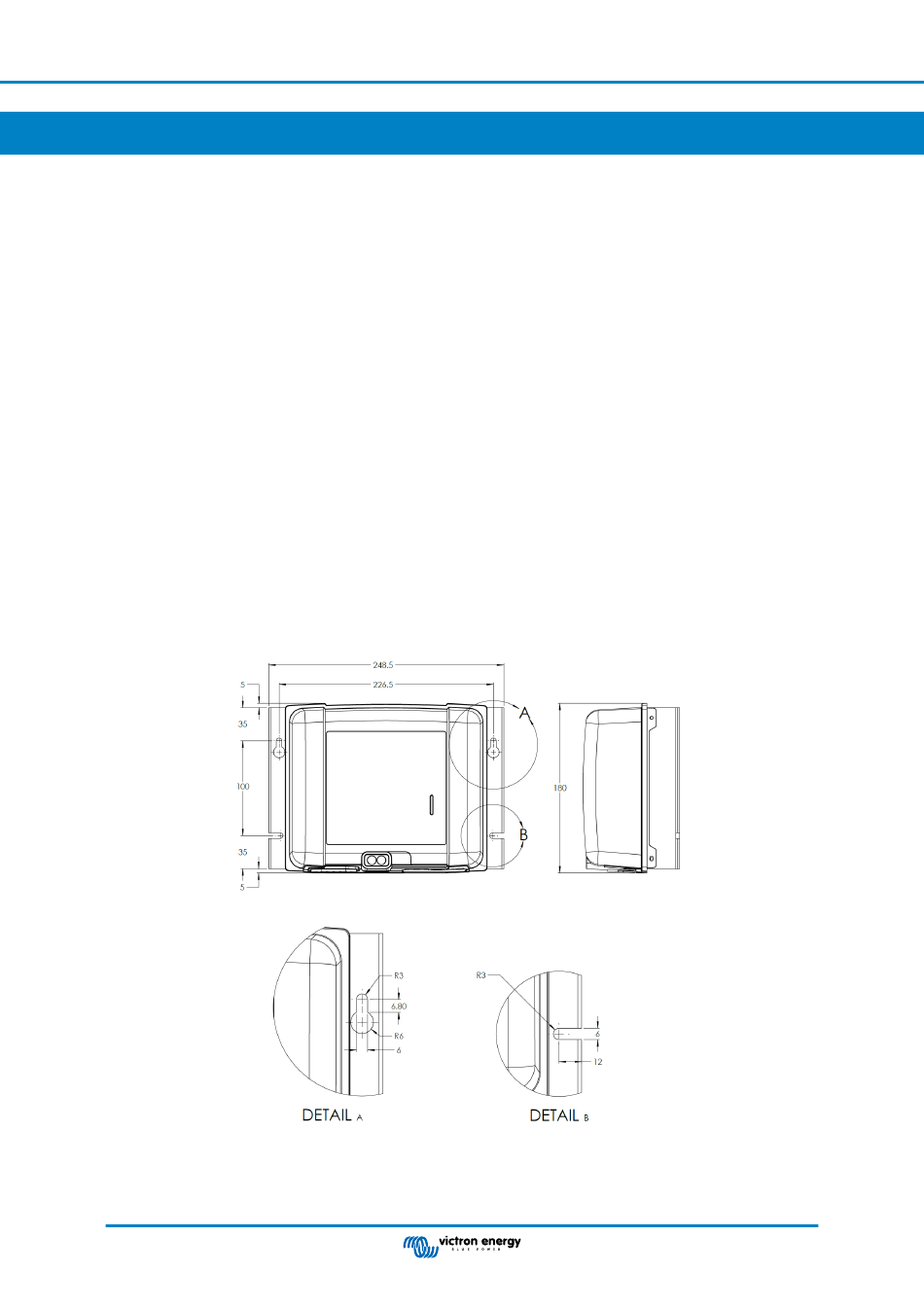

Consultez le dessin ci-dessous pour connaître les dimensions de montage :
