MOD BRIO DMX

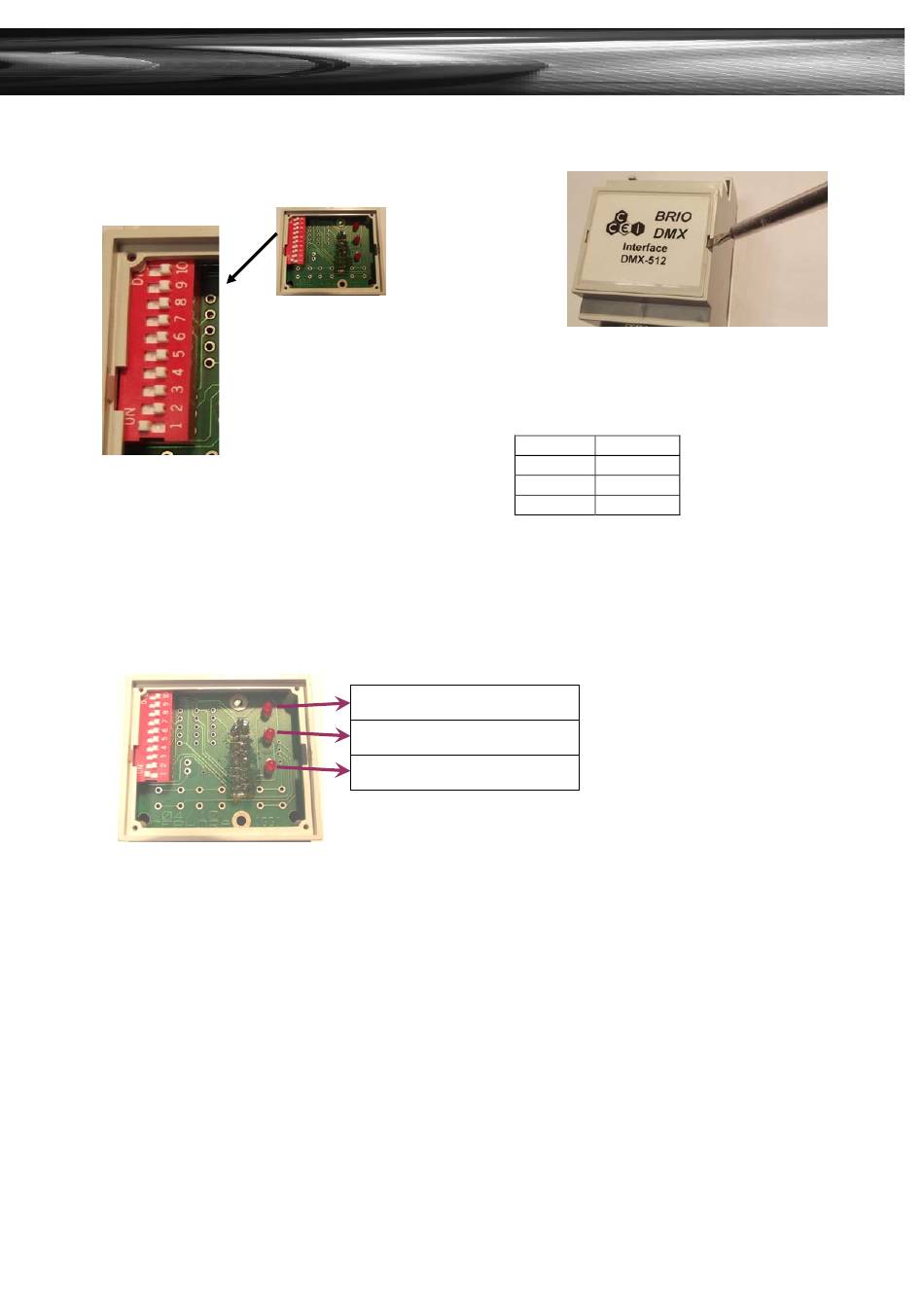

Configuration
Comme pour tout équipement DMX il est nécessaire de donner une adresse de départ pour
votre Mod Brio DMX. L'adresse se sélectionne sur les switchs présents sous la façade du module.
Pour accéder à ces switchs, déclipsez la façade à l'aide
d'un tournevis plat sur le côté droit du module:
Sélectionnez l'adresse sur les switchs.
L'adressage par switchs est classiquement
utilisé en DMX. (L'utilisation de l'adresse 1 est représentée sur la photo ci-contre)
L'adresse sélectionnée correspond au canal ROUGE, la suivante au canal VERT
et la suivante au canal BLEU.
Par exemple, en sélectionnant l'adresse de départ 1 comme sur la photo ci-
contre les canaux attribués seront les suivants :
Utilisation
A la mise en service vous pouvez laisser la façade ouverte pour vérifier le bon fonctionnement ;
Dès la mise sous tension le voyant ON (le plus haut des 3) doit s'allumer.
Dès réception d'un signal DMX les 2 voyants de transmission doivent clignoter très rapidement, et
ce en permanence tant qu'un signal DMX est reçu. (Le clignotement des voyants s'effectue au
rythme des trames reçues par le DMX).
Les valeurs reçues pour chaque canal ROUGE, VERT et BLEU sont immédiatement traduites en
CPL et renvoyées aux projecteurs.
Remettre la façade en place en la clipsant d'abord du côté gauche.
MOD Brio DMX
Canal
ROUG
Voyant « ON »
Voyant « Réception DMX »
Voyant « Emission CPL »
4
www.ccei.fr
Adresse
E
1
VER
T
2
BLEU
3
Notice Technique v4.1
