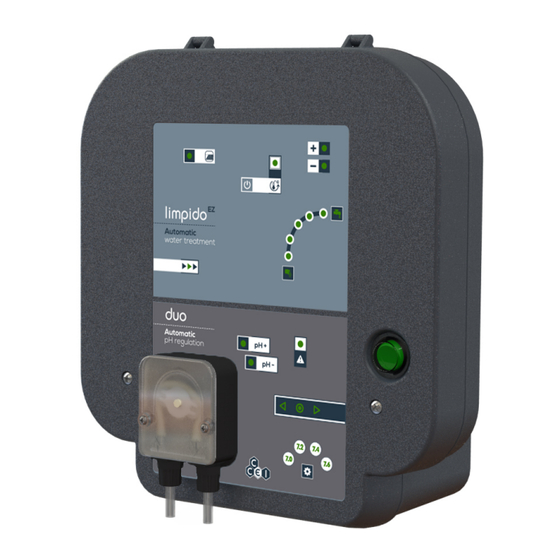

ccei Limpido EZ-DUO Notice Technique
Table des Matières
Liens rapides
Table des matières
1. Contenu de l'emballage .......................................................................................................... 2
2. Caractéristiques techniques .................................................................................................... 3
3. Description ............................................................................................................................. 4
3.1. Principe de l'électrolyse .............................................................................................. 4
3.2. Thermorégulation de la production (mode AUTO) ...................................................... 5
4. Installation ............................................................................................................................. 6
4.1. Installation hydraulique ............................................................................................... 6
4.2. Raccordement électrique ............................................................................................. 9
5. Mise en service .................................................................................................................... 13
5.1. Stabilisant .................................................................................................................. 13
5.2. Contrôle du taux de sel ............................................................................................. 14
5.3. Contrôle du TAC / TH .............................................................................................. 14
5.4. Contrôle du pH ......................................................................................................... 15
6. Fonctionnement .................................................................................................................... 16
6.1. Mise sous tension ...................................................................................................... 16
6.2. Interface de contrôle ................................................................................................. 16
6.3. Utilisation .................................................................................................................. 18
6.4. Température basse ..................................................................................................... 20
6.5. État du Limpido EZ & EZ-DUO ............................................................................... 20
7. Régulation pH (EZ-DUO) .................................................................................................... 21
7.1. Sonde pH .................................................................................................................. 21
7.2. Injection pH .............................................................................................................. 21
7.3. Fonctionnement de la partie pH ................................................................................ 23
8. Maintenance ......................................................................................................................... 25
8.1. Ajout de sel ............................................................................................................... 25
8.2. Hivernage .................................................................................................................. 25
8.3. Maintenance de la sonde ........................................................................................... 25
8.4. Nettoyage de la cellule .............................................................................................. 27
A. Déclaration de conformité ................................................................................................ 28
Lire attentivement cette notice avant d'installer, de mettre en service, ou d'uti-
liser ce produit.
MPNT0168 v5.0FR (11/11/2018)
Notice technique
Limpido EZ
& EZ-DUO
Électrolyseur avec thermorégulation
Réf : PF10I050 / PF10I051 / PF10I053 /
PF10I054 / PF10I055
Table des Matières
Manuels Connexes pour ccei Limpido EZ-DUO
Sommaire des Matières pour ccei Limpido EZ-DUO
-
Page 1: Table Des Matières
Notice technique Limpido EZ & EZ-DUO Électrolyseur avec thermorégulation Réf : PF10I050 / PF10I051 / PF10I053 / PF10I054 / PF10I055 Table des matières 1. Contenu de l'emballage ......................2 2. Caractéristiques techniques ....................3 3. Description ..........................4 3.1. Principe de l'électrolyse ....................4 3.2. -
Page 2: Contenu De L'emballage
Notice technique Limpido EZ & EZ-DUO v5.0FR 1. Contenu de l'emballage • 1 coffret électrolyseur Limpido EZ & EZ-DUO • 1 cellule d'électrolyse avec capteur de température intégré + 1 lot de 2 raccords union pour tubes au diamètre 50mm + diffuseurs et joints •... -
Page 3: Caractéristiques Techniques
Notice technique Limpido EZ & EZ-DUO v5.0FR 2. Caractéristiques techniques Tension d'alimentation 230V~ AC 50/60Hz PF10I050 / 054 PF10I051 / 055 120W Puissance consommée PF10I053 150W Coffret : 260 x 180 x 80mm Dimensions hors tout Cellule : 313 x 123 x 85mm Carton d'emballage : 575 x 400 x 170mm Poids Coffret : 5 kg (max) / Cellule : 1,5 kg (max) -
Page 4: Description
Notice technique Limpido EZ & EZ-DUO v5.0FR 3. Description 3.1. Principe de l'électrolyse L'électrolyse de l'eau salée sépare le sel (NaCl) en sodium (Na) et Chlore (Cl). Ce dernier se dissout immédiatement dans l'eau en produisant de l'acide hypochloreux (HClO). Ce désinfectant puissant détruit bactéries et algues avant de se transformer de nouveau en sel. -
Page 5: Thermorégulation De La Production (Mode Auto)
Notice technique Limpido EZ & EZ-DUO v5.0FR 3.2. Thermorégulation de la production (mode AUTO) La température de l'eau variant au cours de la saison, il faut ajuster le temps de production. Cet ajustement de la production en fonction de la température est réalisé automatiquement par le Lim- pido EZ &... -
Page 6: Installation
Notice technique Limpido EZ & EZ-DUO v5.0FR 4. Installation 4.1. Installation hydraulique Les différents éléments devant se positionner sur la canalisation de la piscine sont : la cellule d'élec- trolyse (C), le détecteur de débit (B) (qui se place en amont de la cellule mais sur le même tronçon de canalisation) et le dispositif de mise à... - Page 7 Notice technique Limpido EZ & EZ-DUO v5.0FR Version avec régulation pH intégrée (EZ-DUO) L'injecteur (F) de produit correcteur pH peut se positionner sur la canalisation à l'aide du collier de prise en charge fourni. Il peut également se placer directement dans la cellule d'électrolyse. Dans ce cas, il sera nécessaire de percer la cellule au centre du taraudage 1/2'' et d'insérer un joint 18/12 ep.2 (MPCS0215) sous l'injecteur.
-
Page 8: Détecteur De Débit D'eau
Notice technique Limpido EZ & EZ-DUO v5.0FR 4.1.1. Détecteur de débit d'eau Le détecteur de circulation est livré avec le Limpido EZ & EZ-DUO.Il empêche le fonctionnement de l'électrolyseur en l'absence de débit ou durant un contre lavage. Il permet d'éviter tout risque d'accumulation d'hydrogène ou d'échauffement excessif et renforce ainsi la sécurité... -
Page 9: Raccordement Électrique
Notice technique Limpido EZ & EZ-DUO v5.0FR 4.2. Raccordement électrique L'installation de ce produit peut vous exposer à des chocs électriques. Il est vi- vement recommandé de faire appel à une personne qualifiée. Une erreur d'ins- tallation peut vous mettre en danger et endommager de façon irréversible le produit et les équipements qui lui sont raccordés. - Page 10 Brancher la cellule dans le connecteur latéral et la clipser dans le serre-câble prévu à cet effet. 4.2.2. Raccordement interne (filtration + asservissement RedOx) A. Marche forcée de la pompe de filtration (vers bornier AB dans les coffrets CCEI ou directement sur le contact de l'horloge).
-
Page 11: Marche Forcée De La Filtration
Limpido EZ & EZ-DUO actionne un contact qui permet de for- cer le fonctionnement de la filtration. Ce contact doit être connecté sur le bornier "Marche forcée" du coffret électrique de filtration (Borne A-B des coffrets électriques CCEI) ou sur le contact de l'horloge de filtration. - Page 12 La connexion se fait dans le compartiment à l'arrière du coffret (voir photo) 4.2.4. Détecteur de débit Branchez le détecteur de débit sur le connecteur situé sous le coffret. 4.2.5. Sonde pH (Si Limpido EZ-DUO) Connectez la sonde à l'embase BNC située sous le coffret.
-
Page 13: Mise En Service
Notice technique Limpido EZ & EZ-DUO v5.0FR 5. Mise en service Seules des analyses régulières permettent d'adapter le paramètrage de l'appa- reil. Respecter scrupuleusement les étapes ci-dessous permettra une mise en route sans problème. Les produits chimiques utilisés en piscine sont très corrosifs et peuvent avoir un effet néfaste sur la santé... -
Page 14: Contrôle Du Taux De Sel
Notice technique Limpido EZ & EZ-DUO v5.0FR 5.2. Contrôle du taux de sel Le Limpido EZ & EZ-DUO est conçu pour fonctionner avec une conductivité de l'eau correspondant à un taux de salinité compris entre 2g/l et 4g/l à 25°C. Pour contrôler avec précision le taux de sel de votre piscine, nous vous recommandons d'utiliser un testeur de conductivité. -
Page 15: Contrôle Du Ph
Notice technique Limpido EZ & EZ-DUO v5.0FR 5.4. Contrôle du pH Le pH ou potentiel Hydrogène mesure le degré d'acidité de l'eau. Sa valeur est comprise entre 0 et 14. Une solution dont le pH est égal à 7 est neutre. S'il est inférieur à 7 la solution est acide et s'il est supérieur à... -
Page 16: Fonctionnement
Notice technique Limpido EZ & EZ-DUO v5.0FR 6. Fonctionnement 6.1. Mise sous tension Sur le boîtier, un interrupteur permet la mise sous tension de l'électrolyseur. Lorsque l'appareil est activé, cet interrupteur s'allume. 6.2. Interface de contrôle L'interface est composée de plusieurs éléments : •... - Page 17 Notice technique Limpido EZ & EZ-DUO v5.0FR Elément Description "Indicateur polarité +" / Voyant éclairé indiquant une polarité positive "Indicateur polarité -" / Voyant éclairé indiquant une polarité négative Voyant Si les voyants clignotent en alternance, cela indique une pause entre 2 inversions de polarité...
-
Page 18: Utilisation
Notice technique Limpido EZ & EZ-DUO v5.0FR Elément Description "Sous-production / manque de sel" Pour éviter d'endommager les plaques de la cellule lors d'un fonctionne- ment avec trop peu de sel, l'appareil est équipé d'un dispositif de détection qui arrête le traitement dès qu'il manque du sel. Il est nécessaire d'ajouter du sel et d'attendre sa complète dilution avant de relancer la production. - Page 19 Notice technique Limpido EZ & EZ-DUO v5.0FR 6.3.1. Choix de la courbe de thermorégulation En mode automatique, le maintien de la touche pendant 3 secondes permet de modifier la courbe de thermorégulation activée. Le voyant correspondant à la courbe activée clignote, pour en changer, appuyer brièvement sur la touche qui permet de passer à...
-
Page 20: Température Basse
Notice technique Limpido EZ & EZ-DUO v5.0FR 6.4. Température basse En mode AUTO, l'appareil s'arrête de produire lorsque la température est inférieure à 10°C. Le voyant thermorégulé s'éclaire alors par intermittence (clignotement lent). Lorsque la température remonte au-dessus de 12°C, le Limpido EZ & EZ-DUO reprend le traitement automatiquement. Dans le cas où... -
Page 21: Régulation Ph (Ez-Duo)
Notice technique Limpido EZ & EZ-DUO v5.0FR 7. Régulation pH (EZ-DUO) 7.1. Sonde pH La sonde permet de mesurer, le niveau de pH. Les électrodes qui les constituent fournissent une faible tension électrique. Ce sont des éléments fragiles et sensibles aux perturbations. Il convient donc de les manipuler avec le plus grand soin. - Page 22 Notice technique Limpido EZ & EZ-DUO v5.0FR ment se placer directement dans la cellule d'électrolyse. Dans ce cas, il sera nécessaire de percer la cellule au centre du taraudage 1/2'' et d'insérer un joint 18/12 ep.2 (MPCS0215) sous l'injecteur. Pour un montage au téflon, prendre soin de ne pas réaliser un serrage excessif pouvant fissurer la cellule.
-
Page 23: Fonctionnement De La Partie Ph
Notice technique Limpido EZ & EZ-DUO v5.0FR 7.3. Fonctionnement de la partie pH Elément Description Touche de sélection - EZ DUO Touche Cette touche permet de paramétrer la partie "Régulation pH" du EZ DUO (étalonnage, choix du mode, etc.) Mode de régulation pH Le voyant allumé... - Page 24 Notice technique Limpido EZ & EZ-DUO v5.0FR Elément Description Voyant d'alerte Si l'injection de correcteur de pH est restée sans effet après 2h de fonc- tionnement, la pompe est arrêtée jusqu'au prochain cycle de filtration et le voyant s'éclaire pour indiquer de vérifier le système. Dans ce cas, il Voyants convient en particulier de vérifier la fiabilité...
-
Page 25: Maintenance
Notice technique Limpido EZ & EZ-DUO v5.0FR 8. Maintenance 8.1. Ajout de sel Lorsque le niveau de sel descend en dessous de 2g/l, il est indispensable de rajouter du sel. Il est recommandé d'utiliser du sel spécialement traité pour la piscine et contenant des stabilisants. L'efficacité... - Page 26 Notice technique Limpido EZ & EZ-DUO v5.0FR Par conséquent, nous conseillons : • pour un stockage longue durée : à sec • pour un stockage courte durée : dans une solution de KCl 3M ou, à défaut, dans de l’eau du robinet. Régénération des sondes : La durée de vie d'une sonde peut être prolongée par une régénération périodique.
-
Page 27: Nettoyage De La Cellule
Notice technique Limpido EZ & EZ-DUO v5.0FR 8.4. Nettoyage de la cellule Lorsque la production indiquée reste faible malgré un taux de sel correct, il convient de vérifier l'état de la cellule et de la nettoyer si du tartre est visible sur les plaques. Cette opération doit être effectuée avec la plus grande prudence et il est impé- ratif de se conformer aux prescriptions d'utilisation de l'acide employé. -
Page 28: Déclaration De Conformité
Notice technique Limpido EZ & EZ-DUO v5.0FR A. Déclaration de conformité La société Bleu Electrique SAS (FR47403521693) déclare que le produit Lim- pido EZ & EZ-DUO satisfait aux exigences de sécurité et de compatibili- té électromagnétique des directives européennes 2014/35/UE et 2014/30/UE. Emmanuel Baret Marseille, le 11/11/2018 Cachet Distributeur...
