Compatible avec Brio® WEX60 / WEX100 / WRX15 v4.0...
Brio
Réf : PF10R053/V04
Notice Technique v4.2
Description .............................................................................................................. 2
Installation ............................................................................................................... 2
Raccordement électrique.................................................................................... 3
Raccordement antenne ...................................................................................... 3
Installation audio.................................................................................................... 4
Mise en service ....................................................................................................... 4
Fonctionnement..................................................................................................... 5
Description des éléments ..................................................................................... 5
Utilisation.................................................................................................................. 5
Mode audio ............................................................................................................ 6
Télécommande...................................................................................................... 6
Changement de code ......................................................................................... 7
Remise à zéro ......................................................................................................... 7
Modes de fonctionnement v4.1.......................................................................... 8
Caractéristiques techniques
Dimensions
Indice de protection
Tension d'alimentation
Puissance de sortie
Protection
Poids

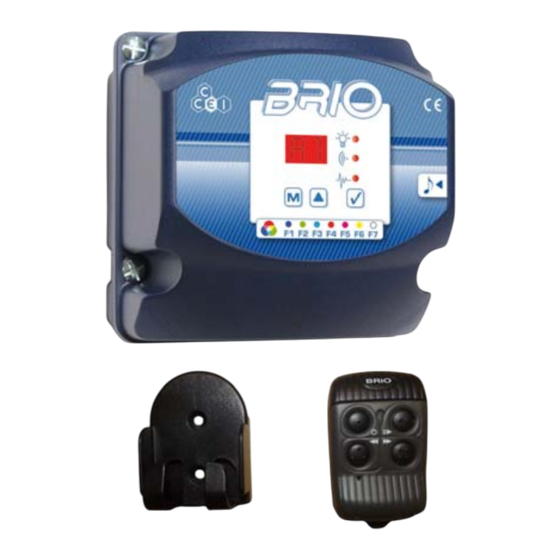

Contenu de l'emballage
1 Coffret Brio® A300CPL
1 émetteur radio 4 voies + 1 support mural (réf. MPRD0105/v02)
Notice technique (ce document)
1 sachet de 4 vis + 4 chevilles
Déclaration CE
La société Bleu Electrique SAS (FR47403521693) déclare que le produit
MOD BRIO CPL satisfait aux exigences de sécurité et de compatibilité
électromagnétique des directives européennes 2006/95/CE et 2004/108/
Brio A300CPL
BRIO A300CPL
BRIO A300CPL
Alimentation et contrôleur Radio CPL
A300CPL
®
Fusible 5x20mm T3,15A intégré
Protection différentielle à prévoir en amont
2kg (emballé avec accessoires)
1 Antenne 433MHz
3 presse-étoupes pour le passage des câbles
CEE ainsi qu'a la directive R&TTE 1999/5/CE.
1
pour projecteurs couleurs Brio®
Code
MPNT0136
155x155x130mm
IP-55
230V AC 50Hz/60Hz
300VA maximum
Marseille, le 24/06/2013
Version
Date
V4.2
24/06/2013
Emmanuel Baret
Notice Technique v4.2
Publicité
Table des Matières
Manuels Connexes pour ccei Brio A300CPL
Sommaire des Matières pour ccei Brio A300CPL
-
Page 1: Table Des Matières
BRIO A300CPL BRIO A300CPL Alimentation et contrôleur Radio CPL pour projecteurs couleurs Brio® Compatible avec Brio® WEX60 / WEX100 / WRX15 v4.0… Brio A300CPL ® Code Version Date MPNT0136 V4.2 24/06/2013 Réf : PF10R053/V04 Notice Technique v4.2 Description ......................2 Installation ....................... -
Page 2: Description
BRIO A300CPL Description Les ampoules à LEDs BRIO sont conçues pour remplacer ampoules 300W à incandescence, réduire votre consommation d’énergie et éclairer votre piscine de toutes les couleurs. Les couleurs sont obtenues par le mélange de 3 couleurs primaires Rouge, Vert et Bleu et, selon les projecteurs utilisés, par... -
Page 3: Raccordement Électrique
BRIO A300CPL Raccordement électrique L’alimentation électrique se fait en 230V AC 50/60Hz sur le bornier 3 points pré câblé dans le coffret et le(s) départ(s) 12V AC se fait sur bornes multipoints – Tous les points de connexion de chacune des deux bornes multipoints sont raccordés ensemble ;... -
Page 4: Installation Audio
BRIO A300CPL Installation audio Le coffret BRIO-A300 CPL dispose d’une entrée audio sur jack femelle stéréo 3,5mm afin de synchroniser les changements de couleur avec le niveau du son. Raccorder simplement un jack stéréo mâle sur l’entrée audio présente directement sur la droite du coffret A300 CPL ;... -
Page 5: Fonctionnement
BRIO A300CPL Fonctionnement Description des éléments Afficheurs mode Voyant PROJ Voyant CPL Touche « + » Voyant RF Touche « Mode » Touche « V » valid Voyant PROJ : Est allumé lorsque les projecteurs sont allumés, quel que soit le mode ou la couleur sélectionnée. -
Page 6: Mode Audio
BRIO A300CPL Mode audio Lorsque le mode audio est sélectionné (Affichage « A1 » par exemple, cf. Modes de fonctionnement), les changements de couleur sont faits en fonction du niveau du son. Le coffret CPL peut mettre quelques secondes à s’adapter à la source audio. -
Page 7: Changement De Code
BRIO A300CPL Changement de code Au cas où un autre équipement radio présent dans le voisinage viendrait perturber le fonctionnement de votre installation (par exemple un voisin également équipé de BRIO CPL) il est possible de basculer sur un autre code. Pour cela, Couper l’alimentation du coffret (A l’aide de votre interrupteur d’éclairage). -
Page 8: Modes De Fonctionnement V4.1
BRIO A300CPL Modes de fonctionnement v4.1 Votre système BRIO dispose de plusieurs modes de fonctionnement ; L’afficheur de gauche affichant le mode et celui de droite le numéro de la fonction dans le mode sélectionné : Modes de fonctionnement Fonction dans le mode (Changement (Changement avec touche «...
