MOD BRIO DMX
Installation
Le MOD Brio DMX
v04
doit être installé dans un tableau électrique, sur rail DIN.
Le MOD Brio DMX
v04
doit être raccordé :
•
A une alimentation électrique 12V AC (au secondaire du transformateur d'éclairage).
•
Au signal DMX provenant de l'émetteur
Attention, seuls des projecteurs Brio compatibles (§ Compatibilité) doivent être raccordés.

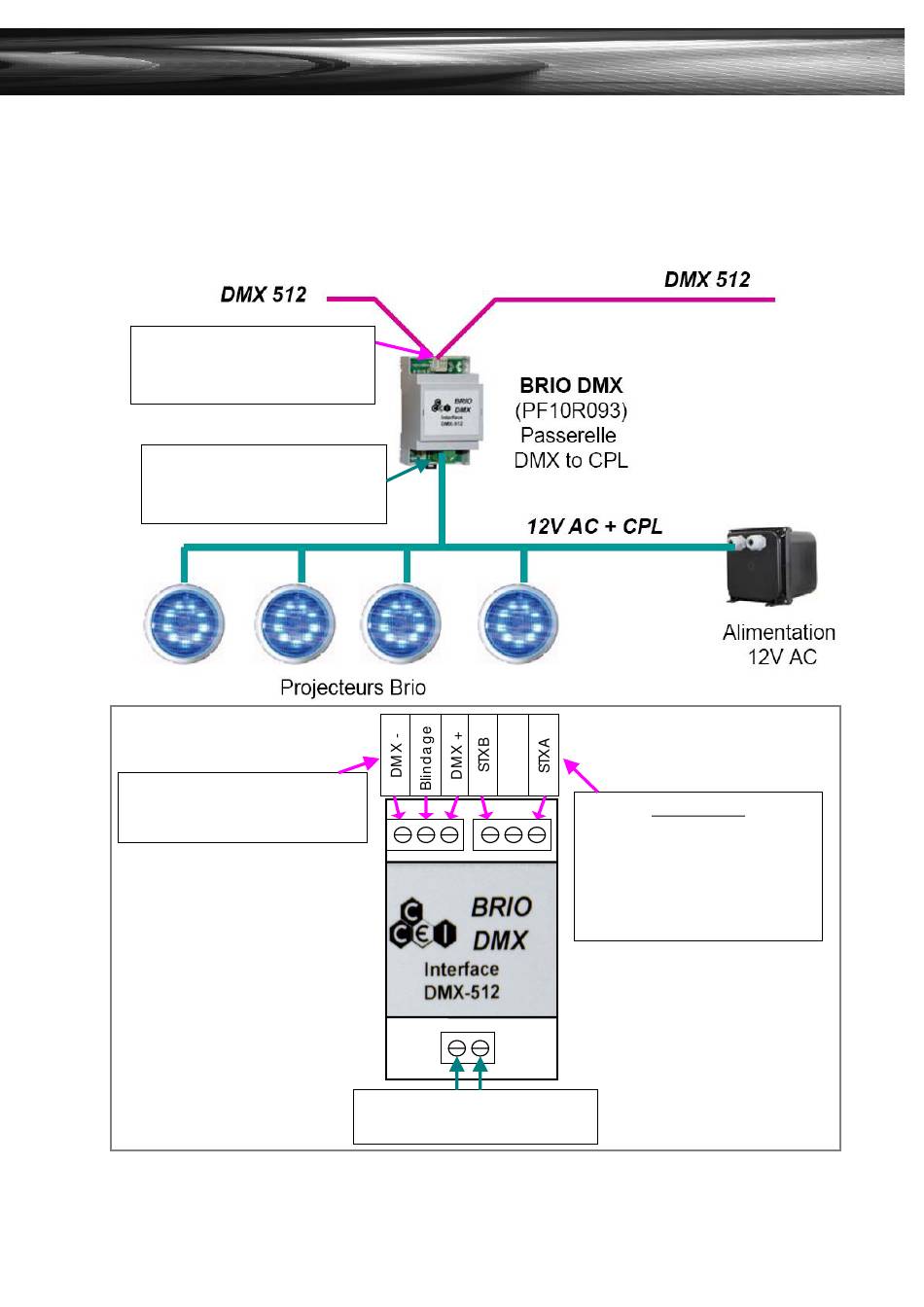

Raccordement signal DMX
(Cf ci-dessous)
Sur bornier à vis
Raccordement électrique
Alimentation 12VAC 50/60Hz
Sur bornier débrochable
Signal DMX 512
Sur bornier à vis
Paire torsadée + blindage
MOD Brio DMX
V04
Alimentation 12VAC 50/60Hz
Sur bornier débrochable
3
www.ccei.fr
OPTIONNEL :
•
Raccordement de MOD
BRIO RPT
V04
pour
extension (répéteurs)
•
Sortie liaison STX
STXB : fil plein
o
STXA : fil rayé
o
Notice Technique v4.1
