COLLEGAMENTI ELETTRICI

Consigliamo di interporre tra la rete e l'apparecchio un interruttore bipolare, con apertura dei contatti di
almeno 3 mm, munito di fusibili di 5 A max. Collegare la caldaia ad una linea elettrica di 230 V - 50 Hz fase/
neutro.
Si raccomanda inoltre di collegare l'apparecchio ad un buon impianto di terra.
La Lamborghini declina ogni responsabiltà per danni a persone o cose, causati per il mancato collegamen-
to dell'apparecchio ad un buon impianto di terra.

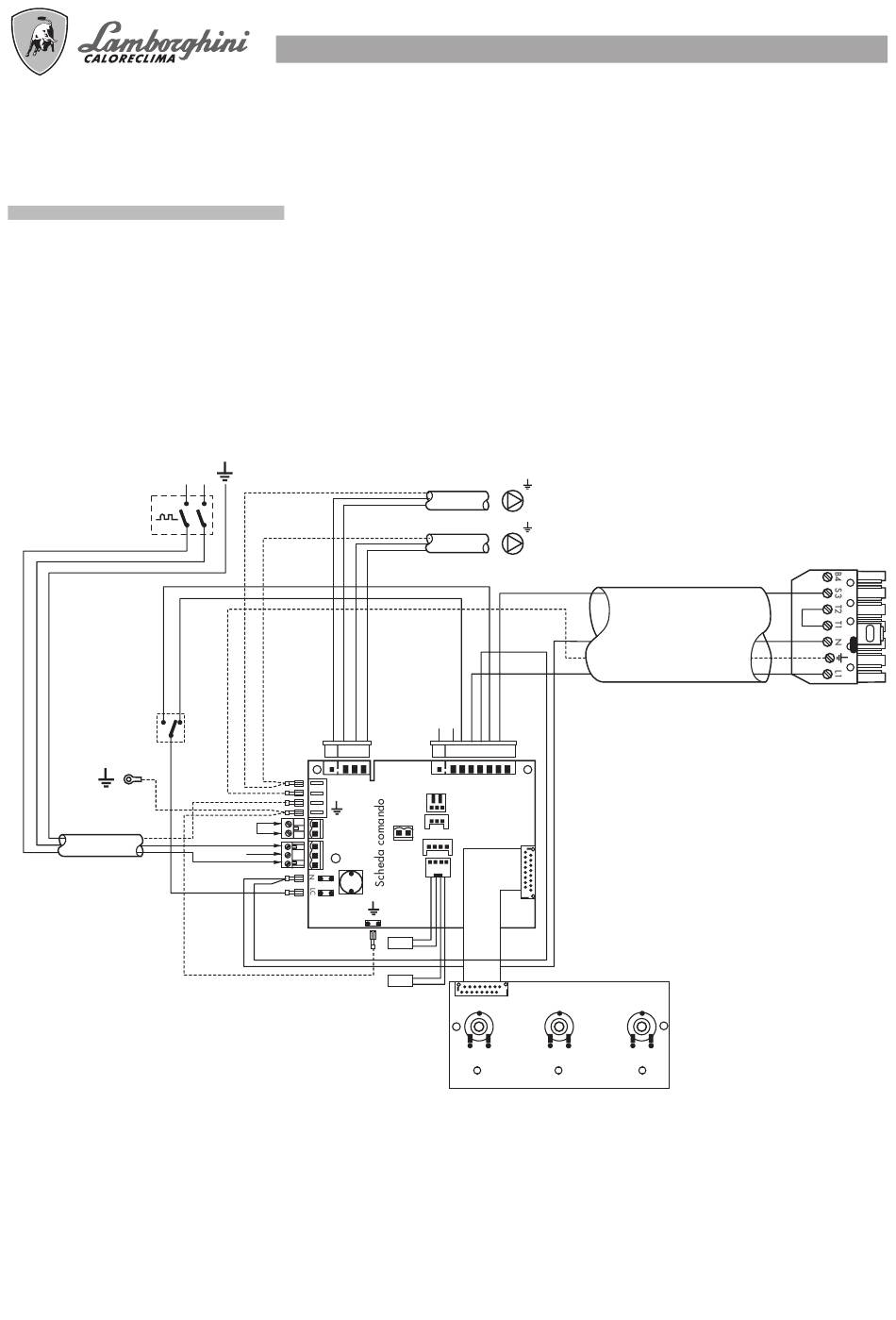

SCHEMA DI PRINCIPIO
Alimentazione da
rete 230 V ac
IG
21
TS
11
3 x 1
Cavo
Alimentazione
Interruttore magnetotermico di
IG
sezionamento alimentazione del quadro
elettrico (a cura dell'installatore)
SB Sonda bollitore
SC Sonda caldaia
PI Pompa riscaldamento
PB Pompa bollitore
Termostato ambiente
TA
Termostato sicurezza acqua 100°C (-6°C)
TS
Fusibile da 3.15A ritardato
F1
M Morsettiera PA 35 2 poli
M2 Connettore Lumberg per collegamento
sonda caldaia e sonda bollitore
L N
12
N L N L
4 3 2 1
4 3 2 1
M6
TA 1
M7
2
N
M3
3
Non Usato
2
L
F1
1
N
L
3 x 0,75
PB
3 x 0,75
PI
N
8 7 6 5 4 3 2
CN2 1
M5
M4
M1
M2
SC
CON1
SB
P. SET SANITARIO
P. REGIME ON-ESTATE-INVERNO
LED BLOCCO BRUC.
Scheda Potenziomentri e Led
M3 Morsettiera estraibile per alimentazione
M5 Connettore stelvio per collegamento pompa
M6 Barretta di faston per collegamento terre
M7 Morsettiera estraibile per termostato
SBR Spina 7 poli Wieland per bruciatore
Cavo Bruciatore
4 x 1
P. SET RISCALDAMENTO
LED ALIMENTAZ. LED ANOMALIE
quadro elettrico
impianto e pompa bollitore
ambiente
11
SBR
