Montage Des Leistungsschalters - Unterer; Verbindungssatz - L-Winkel - Rittal VX25 Ri4Power Notice De Montage

1. Montage Koppelfeld Rückbereich
1. Fitting the rear area coupling section
1. Montage de la zone de raccordement dans la partie arrière

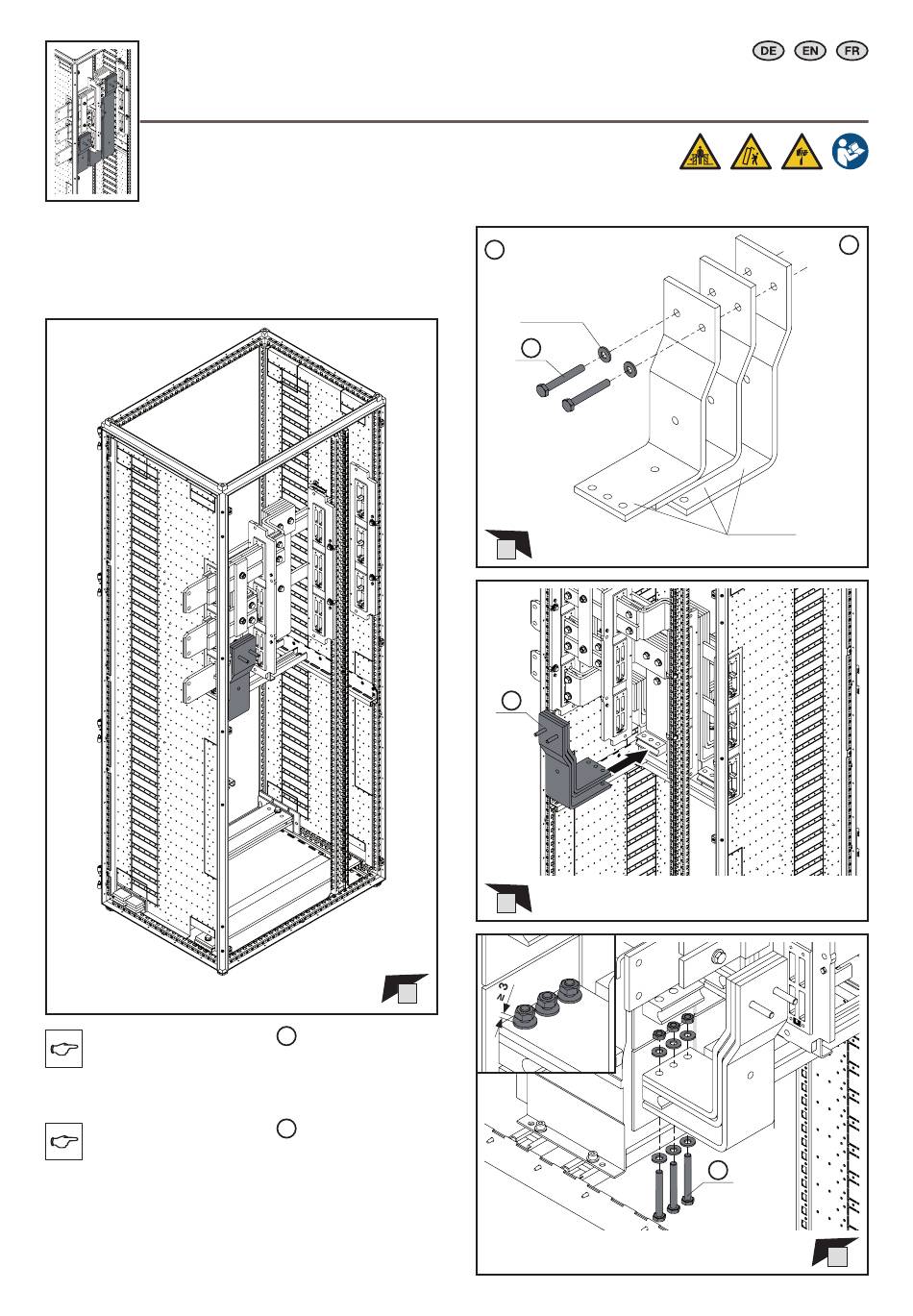

1.19 Montage des Leistungsschalters – unterer Verbindungs-
satz – L-Winkel
1.19 Fitting the circuit-breaker – Lower connector kit –
L-brackets
1.19 Montage du disjoncteur de puissance – kit de jonction
inférieur – équerres
Hinweis / Note / Remarque
Ermittlung Schraubenlänge L: siehe Kapitel 3.
Calculate screw length L: see chapter 3.
Détermination de la longueur de vis L : voir chapi-
tre 3.
Hinweis / Note / Remarque
Auswahl Befestigungsschrauben gemäß Hersteller
des ACB!
Selection of fastening screws in accordance with the
manufacturer of the ACB!
Choix des vis de fixation en fonction de la marque du
disjoncteur de puissance !
VX25 Ri4Power – Koppelfeld Rückbereich / Rear area coupling section / Zone de raccordement dans la partie arrière
R
A
C
siehe Seite 54
A
see page 54
voir page 54
Ø10,5
(DIN 6796)
A
F
B
R
B
9686.912
C
R
51
