Atlantic RM/2A Notice De Montage page 2

Temps de réponse environ 8s

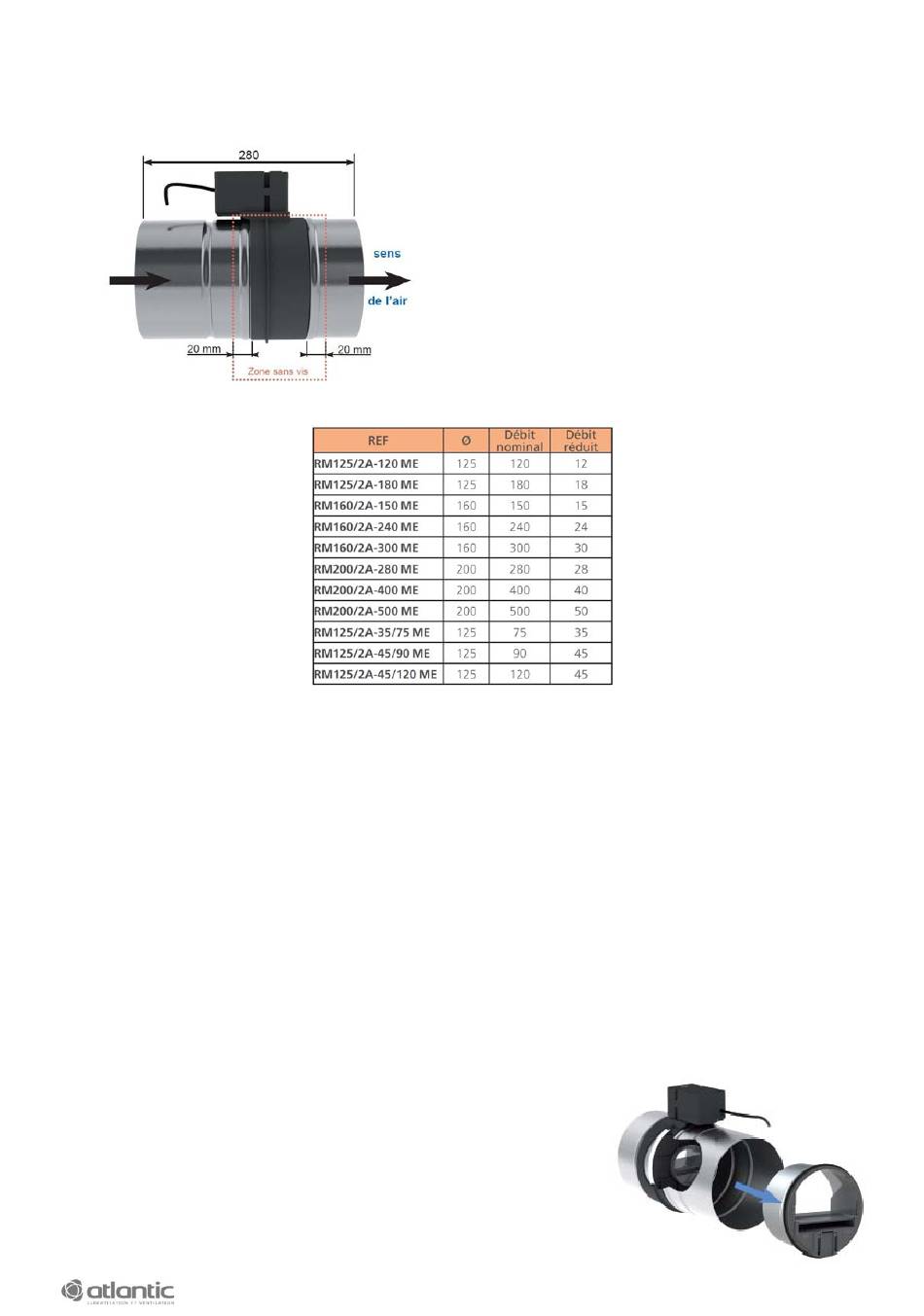

Débits des registres en m
3. INSTALLATION ET RECOMMANDATION
Le registre s'adapte sur tout type de gaine circulaire dans les diamètres 125, 160 et 200 mm. Il
doit rester facilement accessible pour les opérations de maintenance.
Les gaines s'emboîtent sur les manchettes de connexion métalliques sans porter sur la partie en
matière plastique. L'étanchéité est assurée par mastic, ruban adhésif ou colliers en fonction du
type de conduit.
Lors de la mise en place du registre, ne pas réactionner le volet à la main.
Les manchettes de connexion métalliques ne doivent en aucun cas être démontées de la partie
plastique.
Le registre est ouvert ou fermé, il n'est donc pas possible de limiter la course en ouverture ou en
fermeture (interdiction de mise en œuvre de butées empêchant l'ouverture ou la fermeture
complète).
3.1. Réglage des débits
Les débits mini et maxi des régulateurs du registre peuvent être
calibrés.
Calibrage du débit mini sur le régulateur placé sur le volet :
1 - Enlever le régulateur de débit maxi de la manchette de
connexion du registre comme ci-contre.
2 - Accéder au régulateur du débit mini situé dans le volet afin
de procéder au calibrage en faisant attention de ne pas appuyer
sur le volet intérieur du registre et sur le volet mobile du
régulateur (le régulateur ne doit pas être démonté du volet).
2
Le capot de protection de la platine doit être
entièrement dégagé et non recouvert de laine
de verre ou autre matériau afin d'assurer une
bonne ventilation du compartiment moteur.
Le registre doit être disposé de telle sorte que
le boîtier soit placé sur le haut ou sur le côté
mais jamais sur le bas.
Le registre ne doit pas être soumis à un
fonctionnement prolongé dans des conditions
d'humidité élevée et jamais au-delà de 90%
HR.
/h
3
