Directed Electronics XPRESSKIT PKALL Guide De Démarrage Rapide page 2

LEXUS RX350 2009-2010
© 2009 Directed Electronics. All rights reserved.

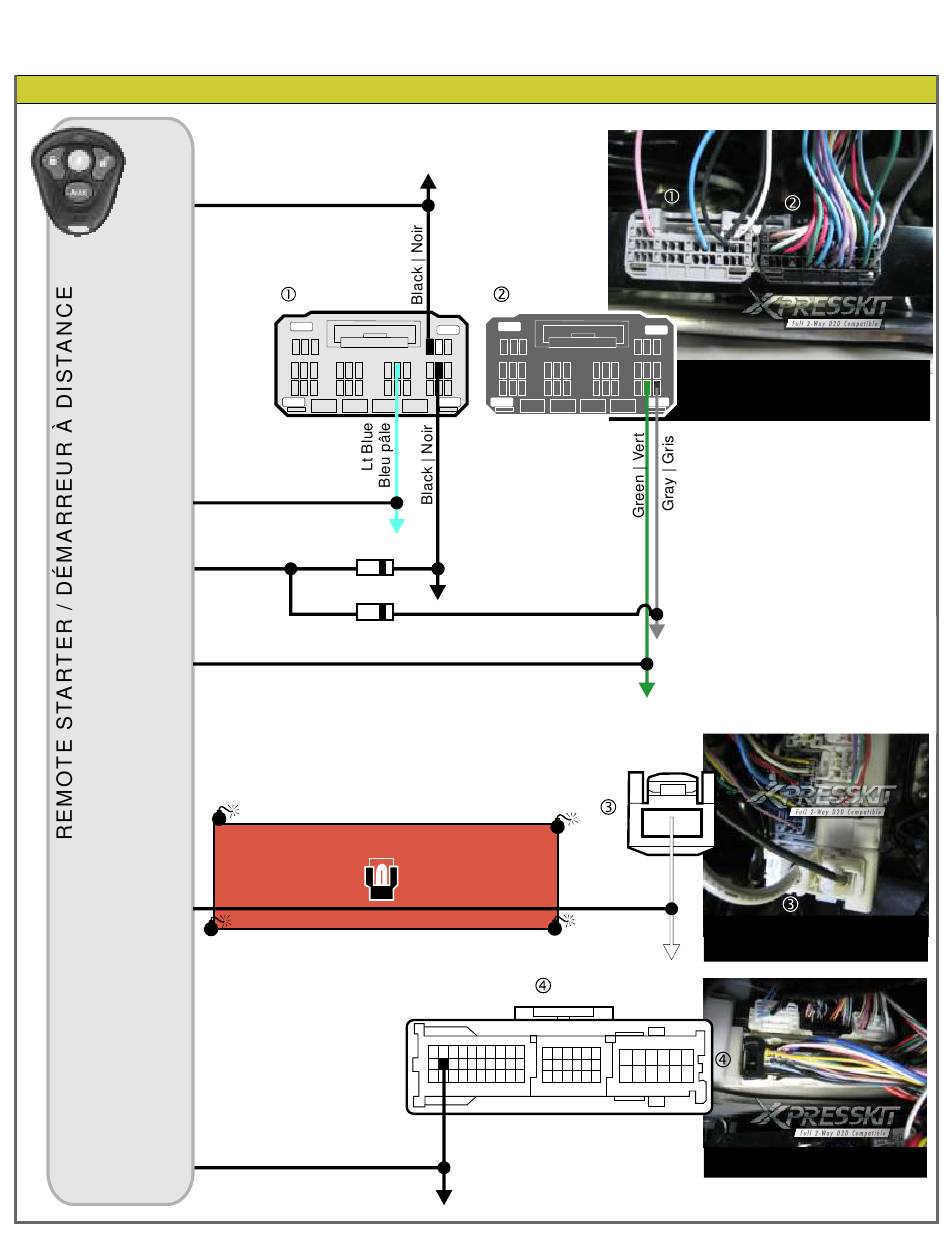

ADDENDUM - SUGGESTED WIRING CONFIGURATION | SCHÉMA DE BRANCHEMENT SUGGÉRÉ
(+) Start
(+) Brake
(+) Frein
(+) Ignition 2 (+) Ignition 2
(+) Ignition 1
(+) 12V Batterie
(-) After shut
down
(-) Après arret
BACK VIEW
VUE DE DOS
(1 Amp. Diode)
(1 Amp. Diode)
FUSIBLE
REPLACE THE REMOTE
STARTER FUSE (30 AMP)
WITH A 5 TO 10 AMP MAX
FUSE.
FUSE
Black | Noir
DRIVER DOOR PIN
CONTACT PORTE CONDUCTEUR
AND HIGHER
ET PLUS
BACK VIEW
VUE DE DOS
REMPLACEZ LA FUSIBLE
DU DÉMARREUR À
White | Blanc
DISTANCE (30 AMP) PAR
UNE FUSIBLE 5 À 10 AMP
MAX.
BACK VIEW
VUE DE DOS
PKALL
www.xpresskit.com
LEFT SIDE OF STEERING COLUMN
BLACK MODULE
À GAUCHE DE LA COLONNE DE DIRECTION
MODULE NOIR
BACK VIEW
VUE DE DOS
At fuse box
À la boîte à fusible
LEFT SIDE OF STEERING COLUMN
À GAUCHE DE LA COLONNE DE DIRECTION
Rev.: 20100126
P.2
