MANUEL D'INSTALLATION
DWSSS-5S1
Détecteur de présence de sécurité infrarouge pour portes battantes (fixation sur la porte)
Percez des trous pour fixer des vis sur le vantail de la porte. Lorsque vous utilisez un détecteur DWSSS-5S1
Percez des trous pour fixer des vis sur le vantail de la porte. Lorsque vous utilisez un détecteur DWSSS-5S1
de chaque côté de la porte, faite un trou de câblage pour relier les deux détecteurs.
de chaque côté de la porte, faite un trou de câblage pour relier les deux détecteurs.

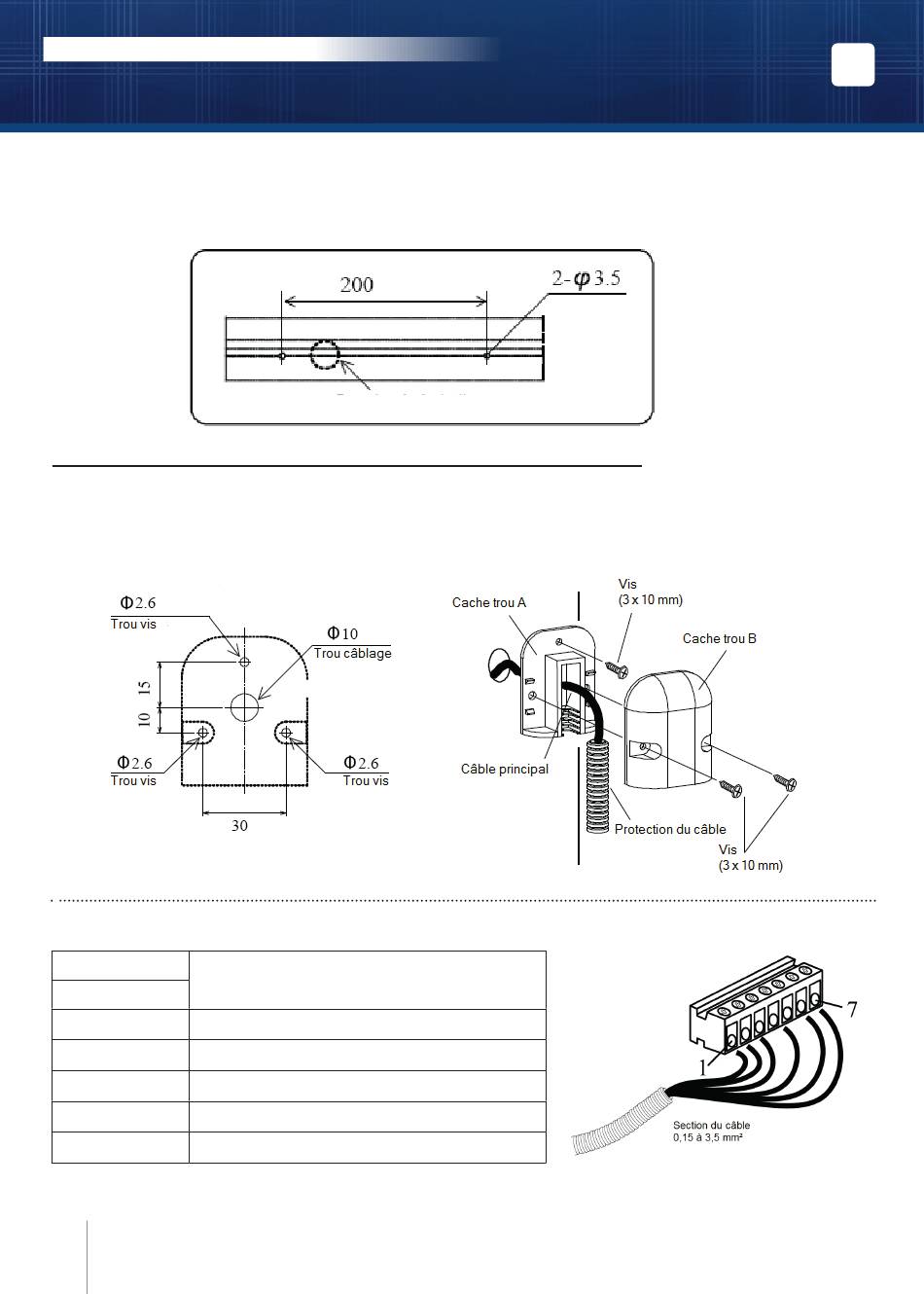

5.5 Montage du cache trou de l'embrasure de la porte
Il faut percer des trous dans l'embrasure de la porte. Comme indiqué, il faut percer un trou de câblage (Ø =
Il faut percer des trous dans l'embrasure de la porte. Comme indiqué, il faut percer un trou de câblage (Ø =
10mm) et 3 trous de vis de montage (Ø = 2,6mm). La gaine du câble doit être fixée à l'aide du cache trou
10mm) et 3 trous de vis de montage (Ø = 2,6mm). La gaine du câble doit être fixée à l'aide du cache trou
A/B de l'embrasure de la porte.
A/B de l'embrasure de la porte.
6. CÂBLAGE
Les fils électrique du câble principal son définis dans le tableau ci-dessous.
Les fils électrique du câble principal son définis dans le tableau ci-dessous.
1 1
Alimentation 12 - 24 V AC/DC
Alimentation 12 - 24 V AC/DC
2 2
3 3
Sortie de relais commun
Sortie de relais commun
4 4
Sortie de relais 1
Sortie de relais 1
5 5
Sortie de relais 2
Sortie de relais 2
6 6
Entrée test (-)
Entrée test (-)
7 7
Entrée test (+)
Entrée test (+)
6
cdvibenelux.com
Trou de câblage
Trou de câblage
