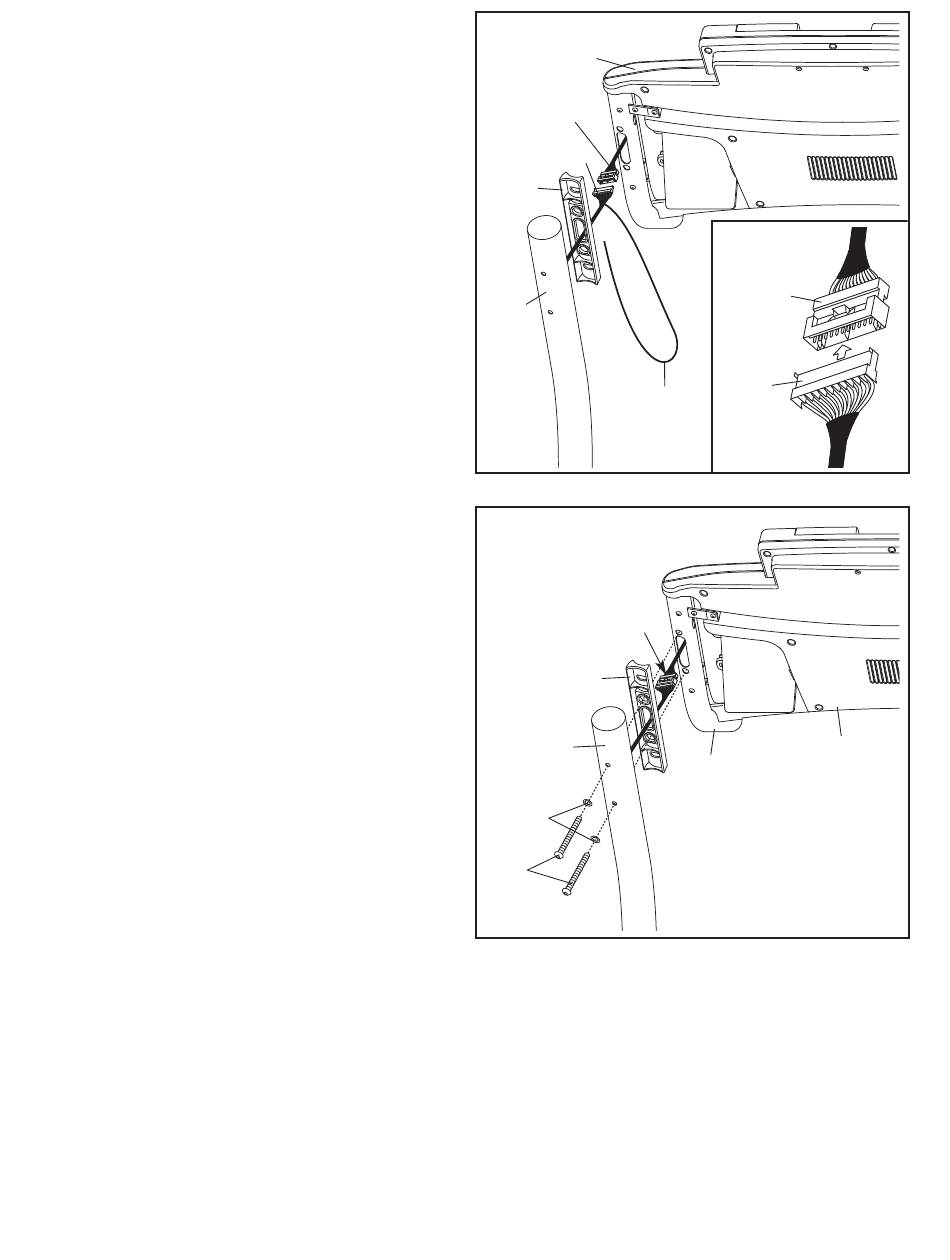

11. Tenez une Bague dʼEspacement de la Rampe
(77) près de la partie supérieure du Montant
Droit (112), comme sur le schéma. Enfiliez le
Groupement de Fils (79) dans le grand trou au
centre de la Bague dʼEspacement de la Rampe.
Demandez à une autre personne de tenir
lʼassemblage de la console près du Montant
Droit (112).
Branchez le Groupement de Fils (79) sur le fil
de la console. Référez-vous au schéma en en-
cadré. Les connecteurs devraient glisser
facilement lʼun dans lʼautre. Si ce nʼest pas le
cas, tournez un des connecteurs et essayez de
nouveau. SI LES CONNECTEURS NE SONT
PAS BRANCHES CORRECTEMENT, LA CON-
SOLE PEUT ETRE ENDOMMAGEE QUAND
ELLE EST ALLUMEE. Retirez lʼattache de fil du
Groupement de Fils.
12. Demandez à une autre personne de tenir
lʼassemblage de la console sur la Bague
dʼEspacement de la Rampe (77) et sur le
Montant Droit (112) pendant que vous insérez
les fils à lʼintérieur du Montant Droit.
Serrez de quelques tours seulement deux
Boulons de 5/16" x 4" (12) avec deux Rondelles
Étoilées de 5/16" (4) dans le Montant Droit (112)
et la Rampe Droite (107) ; ne serrez pas en-
core complètement les Boulons.
Répétez cette étape de l'aile gauche du tapis
roulant. Puis, serrez entièrement les quatre
5/16" X 4" Boulons (12).
Assemblage
11
de la Console
Fil de la
Console
Attache
de Fil
12
4
11
Fil de la
Console
Assemblage
de la Console
