Essai de l'alternateur
La valeur minimale acceptable pour des bobines
à bobinage aléatoire est de 5 mégohms Pour les bobines
enroulées en forme, la valeur est de 100 mégohms
Si la valeur lue est en dessous de la valeur recommandée,
le bobinage doit être séché ou réparé
Résistance d'isolement – Rotor principal
Débrancher les fils du rotor principal du pont de diodes
sur le rotor d'excitatrice Raccorder les fils ensemble
au fil positif du mégohmmètre Raccorder le fil négatif
du mégohmmètre à une bonne masse sur l'ensemble
rotor, par exemple la vis de fixation de l'excitatrice
Lire la valeur donnée par le mégohmmètre (consulter
les instructions du mégohmmètre)
La valeur minimale est 5 mégohms
Si la valeur lue est basse, le bobinage doit être séché
ou réparé
Résistance d'isolement – Stator d'excitatrice
Débrancher les fils d'excitatrice F1 et F2 du régulateur
Ne jamais soumettre le régulateur aux effets d'un
mégohmmètre Raccorder F1 et F2 ensemble sur le
fil positif du mégohmmètre Raccorder le fil négatif
du mégohmmètre au goujon de masse Lire la valeur
donnée par le mégohmmètre (consulter les instructions
du mégohmmètre)
La valeur minimale est 1,5 mégohms
Si la valeur lue est basse, le bobinage doit être séché
ou réparé
Résistance d'isolement – Rotor d'excitatrice
Débrancher les bobinages du rotor d'excitatrice (6 fils sur les
diodes) Raccorder tous les fils ensemble sur le fil positif du
mégohmmètre Raccorder le fil négatif du mégohmmètre
à une bonne masse sur l'ensemble rotor, par exemple la
vis de fixation Lire la valeur donnée par le mégohmmètre
(consulter les instructions du mégohmmètre)
La valeur minimale est 1,5 mégohms
Si la valeur lue est basse, le bobinage doit être séché
ou réparé
46
Essai d'impédance CA de l'inducteur de rotor
principal
Théorie : La résistance du rotor principal peut être
mesurée avec un ohmmètre très précis capable de
mesurer une résistance basse (1 ohm), mais il est
difficile de savoir s'il existe des courts-circuits entre
tours dans les bobinages polaires d'induit Un court-
circuit d'un tour ne modifierait la valeur de résistance
lue que de l'ordre d'un demi pour cent
L'essai d'impédance CA mesure l'impédance (inductance et
résistance) des bobines polaires d'inducteur Les tours court-
circuités dans les bobinages polaires d'inducteur modifient
l'inductance de la bobine beaucoup plus que sa résistance
Procédure :
Étape 1 : Le rotor doit être soutenu sur une surface
non magnétique telle qu'une palette en bois
Ne pas utiliser une table en acier qui créerait
un « court-circuit » magnétique entre les pôles
Étape 2 : Appliquer 120 volts CA aux fils débranchés
du rotor principal F1 et F2

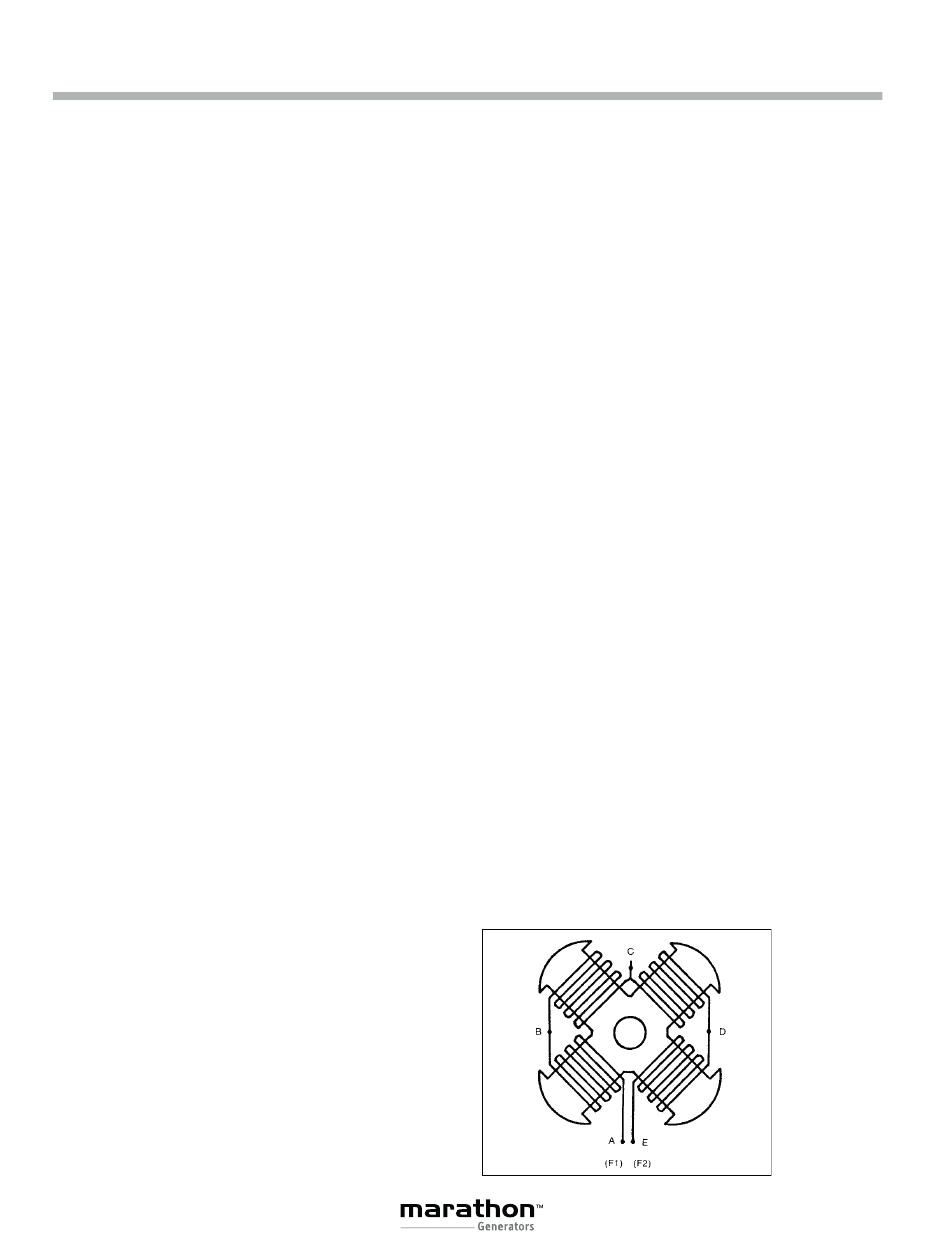

Étape 3 : Mesurer et noter les tensions aux bornes
de chaque pôle Entre les points « A »
et « B », « B » et « C », « C » et « D », et « D »
et « E » (figure 8-1)
Étape 4 : Les valeurs de tension lues doivent être
équilibrées à moins de un volt
Résultats : Si les tensions CA ne sont pas équilibrées
(30 V ± 1 V CA avec une entrée 120 V CA) aux bornes
de chaque pôle, le bobinage a des courts-circuits entre
tours et doit être rebobiné
Consulter Marathon Electric pour en savoir plus
Section 8
Figure 8-1
