Utilisation générale
Ecran VISU

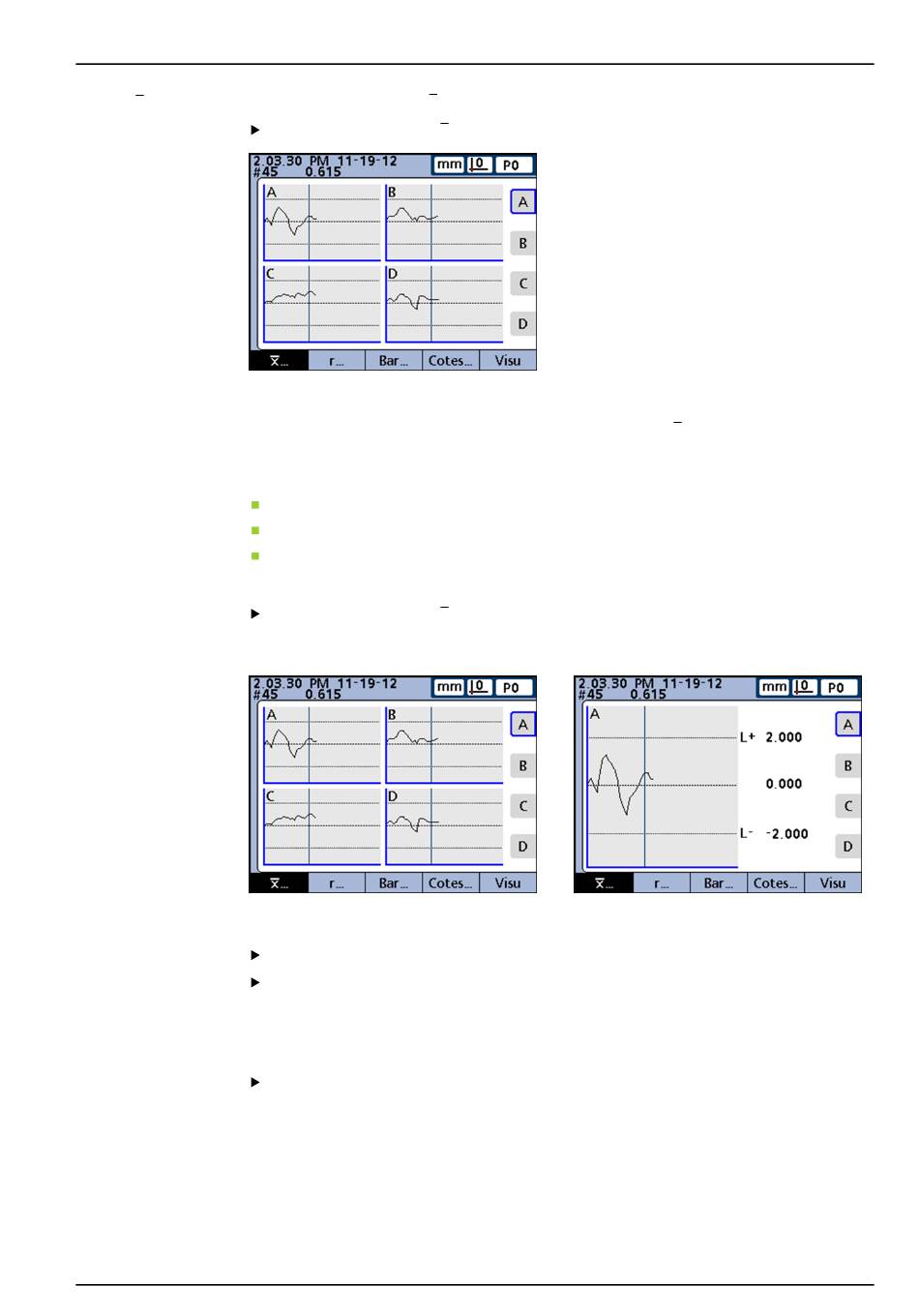

Courbes x
ND 2100G GAGE-CHEK
Pour afficher les courbes x des cotes :
appuyer sur la softkey «x».
L'écran des cotes est affiché à la place du graphe décrit ci-avant.
Cet écran affiche sous forme de graphe la valeur moyenne (x) des différents lots pour
16 cotes au maximum.
En haut à gauche de l'écran sont indiquées les informations suivantes :
la date et l'heure à laquelle la valeur a été mémorisée
le N° ID de l'échantillon pour la cote et la valeur correspondante
la valeur de consigne et les valeurs limites, si une seule cote est affichée
Pour commuter entre un et plusieurs graphes affichés à l'écran :
appuyer sur la softkey «x».
L'affichage commute entre un et plusieurs graphes.
Pour afficher la cote souhaitée :
appuyer sur la touche correspondante de sélection de cote.
Utiliser les touches fléchées pour faire défiler les graphes si les données
mémorisées dépassent la capacité d'affichage de l'écran.
Les valeurs enregistrées sont sélectionnées de manière ciblée par le biais d'une ligne
verticale sur le graphe.
Utiliser les touches fléchées pour décaler la ligne verticale «vers la gauche» ou «vers
la droite».
