3.10. Mesurage avec des paramètres de limitation / LIMITS
Si vous avez l'intention de donner une "Alarme" au dépassement de certaines valeurs de limite, vous pouvez
réaliser cette option à l'aide de la fonction "LIMITS".
La fonction "LIMITS" vous permet de fixer un paramètre inférieur et un paramètre supérieur (Limits). Dès que la
valeur mesurée dépasse l'un de ces paramètres, le signal correspondant (un signal sur l'écran ainsi qu'à la sortie
OUT) sera émis.
Déplacez le curseur en marge de l'écran du LEVELMETER en appuyant
la touche ON/MODE plusieurs fois en correspondance avec
l'indication LIMITS.
Confirmez la fonction sélectionnée par

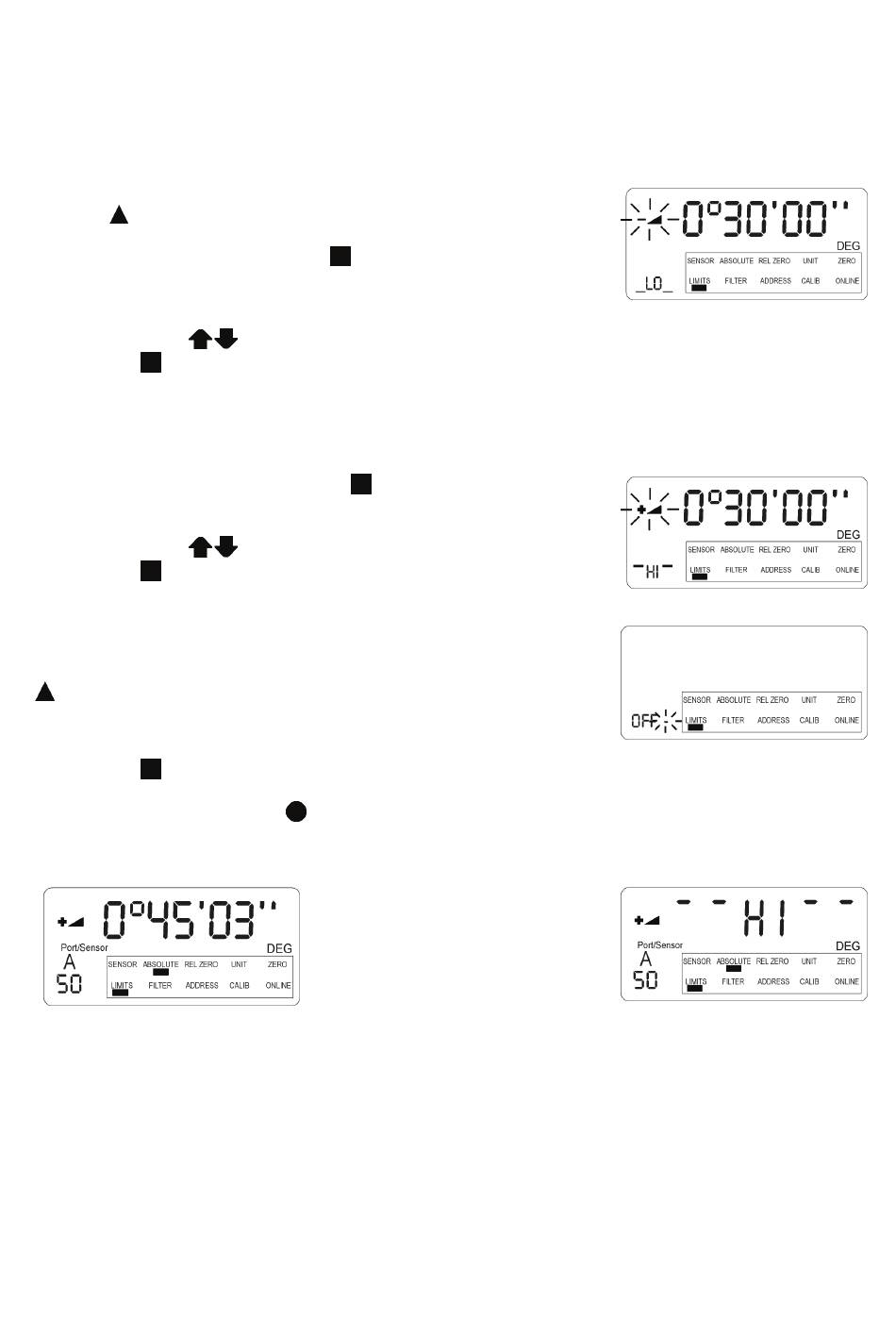

Le LEVELMETER 2000 affiche comme première valeur le paramètre
inférieur (à l'écran vous verrez l'indication "LO").
La valeur affichée peut maintenant être modifiée manuellement en
utilisant les touches
Par la touche ENTER le paramètre inférieur fixé peut être enregistré.
Attention: La valeur supérieure (HI) doit absolument être une valeur
plus haute que la valeur inférieure (LO)
Immédiatement après la confirmation par
supérieur sera affiché (à l'écran vous verrez l'indication "HI").
La valeur affichée peut maintenant aussi être modifiée manuellement en
utilisant les touches
Par la touche ENTER le paramètre supérieur fixé peut être enregistré.
Après la mémorisation du paramètre supérieur l'affichage vous montre
l'indication "OFF" ou "ON", ce qui veut dire que vous pouvez activer "ON"
les paramètres ou les mettre hors service "OFF" en utilisant la touche
ON/MODE.
Par la touche ENTER vous pouvez alors mémoriser les paramètres définitivement. Si par contre, vous
préférez de sortir du programme sans mise en mémoire des paramètres, toutes les entrées peuvent être
inversées en appuyant la touche
Comme mentionné au début de ce chapitre deux signaux sont émis à la sortie "OUT" dans le cas où une des
valeurs de limite soit dépassée.
Le premier signal peut être transmis à une commande connectée ou il peut même commuter directement un
relais (12V/500mA), soit la mise en circuit ou hors circuit.
Le deuxième signal indique la polarité de la valeur mesurée en relation aux limites ajustées.
ENTER.
ZERO/SELECT „+/-".
ENTER le paramètre
ZERO/SELECT „+/-".
SEND/ESC.
Si pendant un mesurage la valeur
de limite inférieure ou supérieure est
dépassée, l'affichage commence à
clignoter et vous verrez à l'écran
alternant la valeur de mesure
effective et l'information
"HI" si la limite supérieure est
dépassée où.
"LO" si la limite inférieure est
dépassée.
