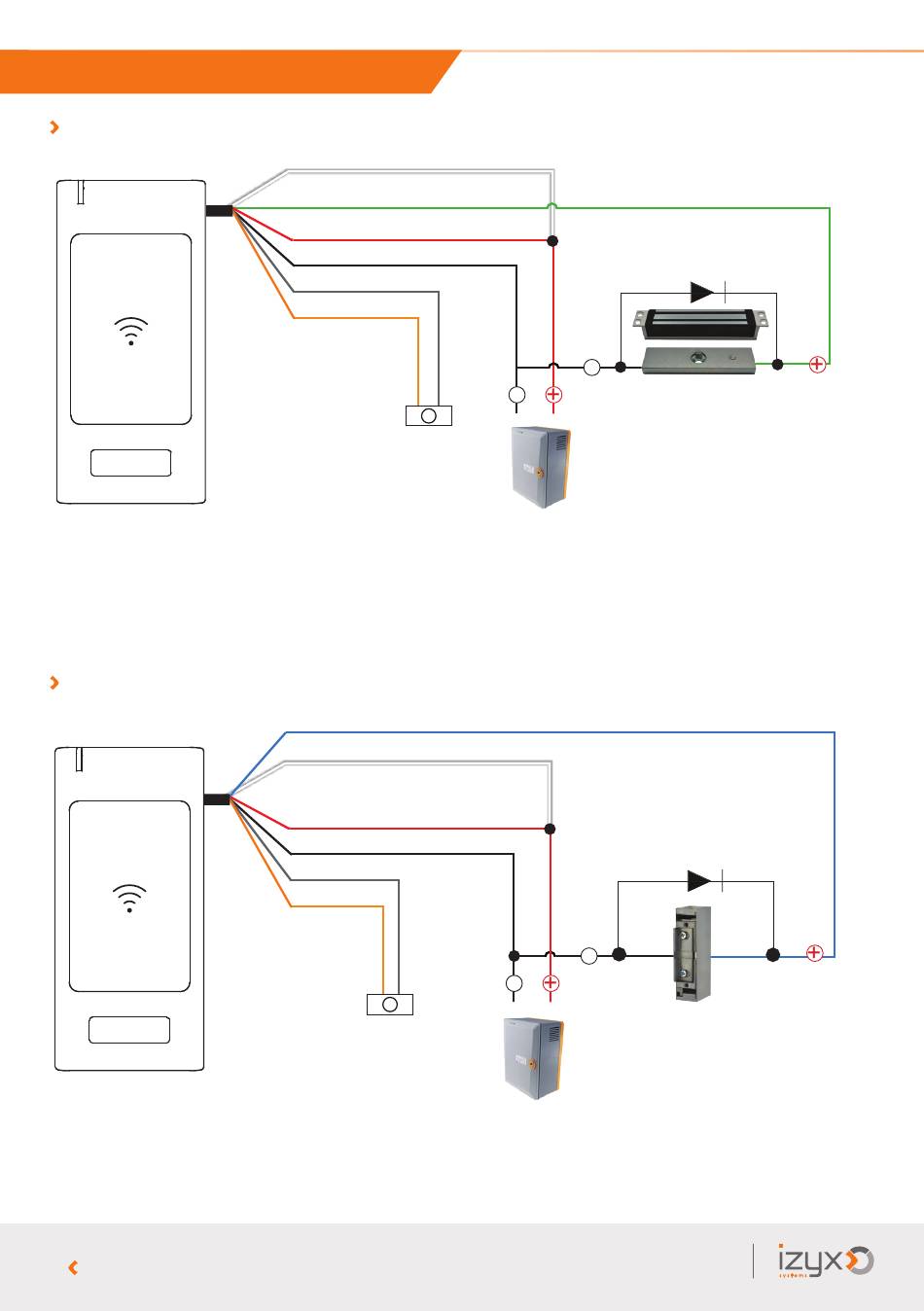

5. SCHÉMAS DE RACCORDEMENT
Dispositif de verrouillage électrique à rupture de courant
48
Dispositif de verrouillage électrique à émission de courant
48
* Bouton poussoir : Relais actif pendant la durée de la temporisation ou pendant la durée de pression sur
le bouton poussoir. En mode bistable, le bouton poussoir n'est pas opérationnel.
4
Blanc
Vert
Rouge
Noir
Gris
Jaune
Bouton poussoir *
20
Bleu
Blanc
Rouge
Noir
Gris
Jaune
Bouton poussoir *
20
Diode
1N4004
fournie
-
-
Dispositif de verrouillage électrique
à
rupture de courant
Alimentation
12-24 V DC
Diode
1N4004
fournie
-
-
Dispositif de verrouillage électrique
à
émission de courant
Alimentation
12-24 V DC
www.izyx-systems.com
