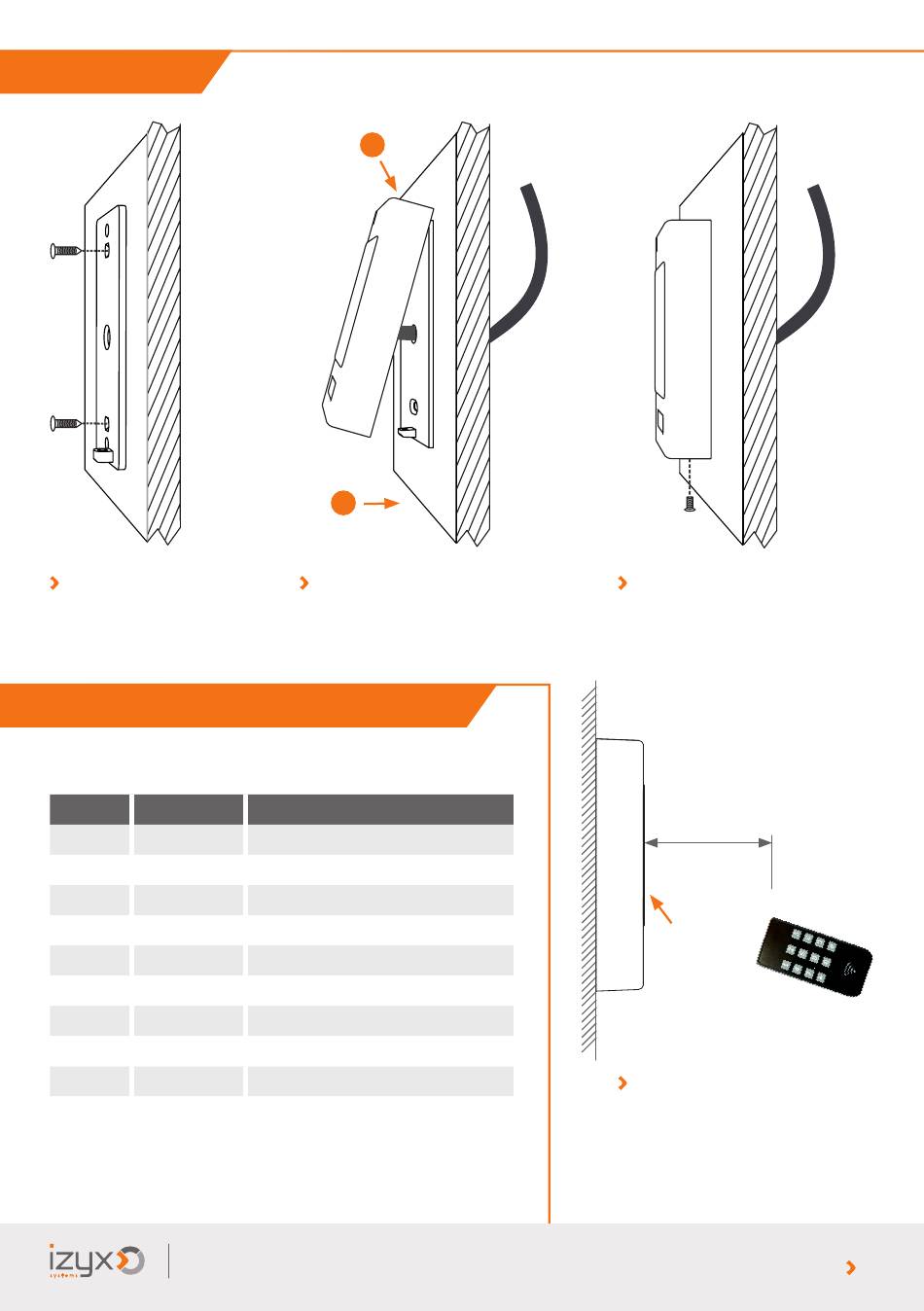

3. MONTAGE
Installer le support
de fixation sur une
surface parfaitement
plane.
4. DESCRIPTIF DU RACCORDEMENT
Fils
Désignation
Bleu
NO
Blanc
COM
Vert
NF
Rouge
+
Noir
-
Gris
GND / 0 V
Jaune
REX
Violet
AL -
Marron
Orange
www.izyx-systems.com
1
2
Accrocher l'appareil sur
le support de fixation par
le haut puis pousser le bas.
Description
Normalement Ouvert
Commun
Normalement Fermé
Alimentation +12 à 24 V AC/DC
Alimentation -12 à 24 V AC/DC
GND / 0 V
Bouton poussoir
Sortie alarme (0 V si alarme)
Non utilisé
Non utilisé
Verrouiller l'appareil sur
le support de fixation
avec la vis de verrouillage.
48
20
Programmation par
la télécommande fournie,
orienter la télécommande
vers la lentille infrarouge.
Distance
max 30 cm
Lentille
infrarouge
ne pas
masquer
3
