6. VCSD arrêt
Lors de la localisation d'erreurs, les spécialistes en protection cathodique doivent effectuer des
mesures afin de détecter des défauts sur le pipeline. Le VCSD doit, de préférence, présenter une
valeur ohmique élevée pour qu'il n'altère pas les capacités de ligne et n'influence pas la synchronisa-
tion de la mesure.
L'arrêt manuel est activé via l'entrée numérique « Digital IN ».
Entrée Digital IN :
Elle permet de mettre l'appareil hors circuit de manière ciblée au moyen d'un accès à distance
pour exclure une influence éventuelle, par exemple pendant une localisation d'erreur par des
spécialistes en protection cathodique, ou pour garantir un branchement ou un débranchement
sûr (cavalier « VCSD arrêt », voir fig. 6c)
Elle n'est pas séparée galvaniquement ; il convient par conséquent d'utiliser ici un contact à
fermeture sans potentiel (voir fig. 6a) pour l'activation (données de commutation : 9 V, 1 mA,
max. 100 Ω)
Contact fermé
Contact ouvert
L'activation peut être lancée dans tous les modes de fonctionnement standard (prêt à fonction-
ner, mode surveillance et mode de décharge).La sortie 4 ... 20 mA est fixée à 4,0 mA, lorsque
l'appareil est alimenté en externe (voir aussi schéma de principes « Modes de fonctionnement »,
en page 24).
Pendant l'arrêt manuel, la surveillance d'un seuil de réaction fixe de 50 V a lieu uniquement en
présence d'une alimentation en tension externe !!
Section de raccordement: max 2,5mm

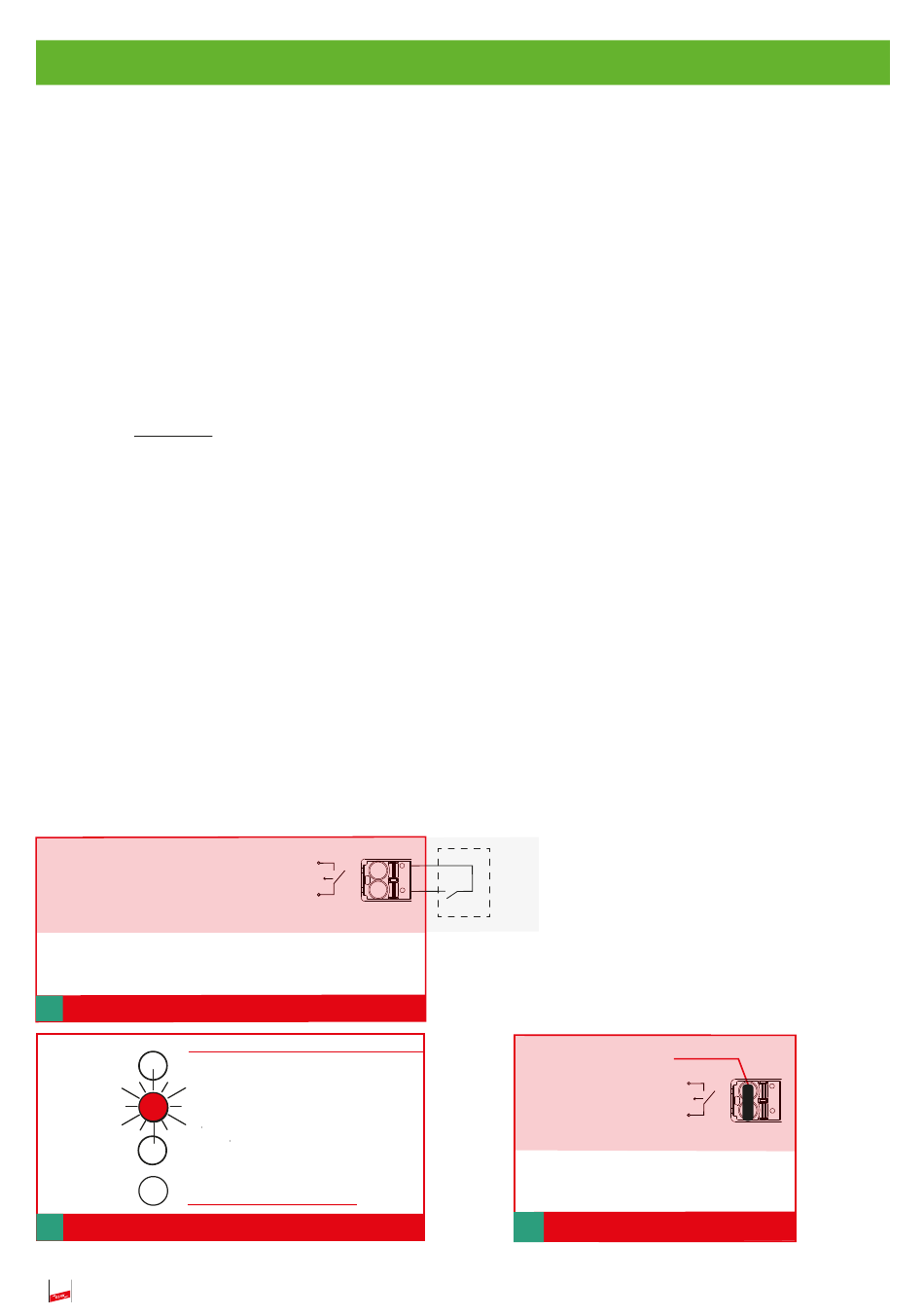

Fig. 6a contact de relais externe
Autotest/ Self-test
VCSD arrêt / VCSD off
État
État d´erreur/ failure m
Fig. 6b Arrêt manuel
18
VCSD-arrêt
- Sans tension d'alimentation externe : arrêt manuel
- Avec tension d'alimentation externe : arrêt manuel avec surveillance du
seuil fixe de 50 V
Mode de fonctionnement standard
Digital IN
2
Raccordement
externe p.ex.
poste de
supervision
Digital IN
Fig. 6c Cavalier „VCSD arrêt"
Cavalier
