4.
Mise en service
4.1
Procédure
Après le raccordement des conducteurs
principaux.
4.1.1 Installer la pile
VCSD est livré avec une batterie 9V (Ref. 911 009)
dans le compartiment à piles. Avant mise en
service enlevez la bande protectrice des pôles +/-
de la batterie, insérez et connectez la batterie
comme illustré à la figure 4.1.1.
Réattachez
3.
(voir Fig. 4.1.1).
Tenir compte de la polarité !
4.1.2 Alimentation en tension externe
Appliquer le cas échéant une alimentation en
tension externe (voir point 8, page 20).
4.1.3 Retirer le cavalier à l'entrée
Le VCSD est fourni en mode de fonctionnement «
VCSD arrêt ». En retirant le cavalier de l'entrée «
Digital IN », ce mode de fonctionnement prend fin
et l'appareil est prêt à fonctionner.
Ensuite, une ligne de commande externe peut être
raccordée aux bornes (voir fig. 4.1.3).
l'anneau O pour fixer la batterie
1.
2.
+
Battery
9V

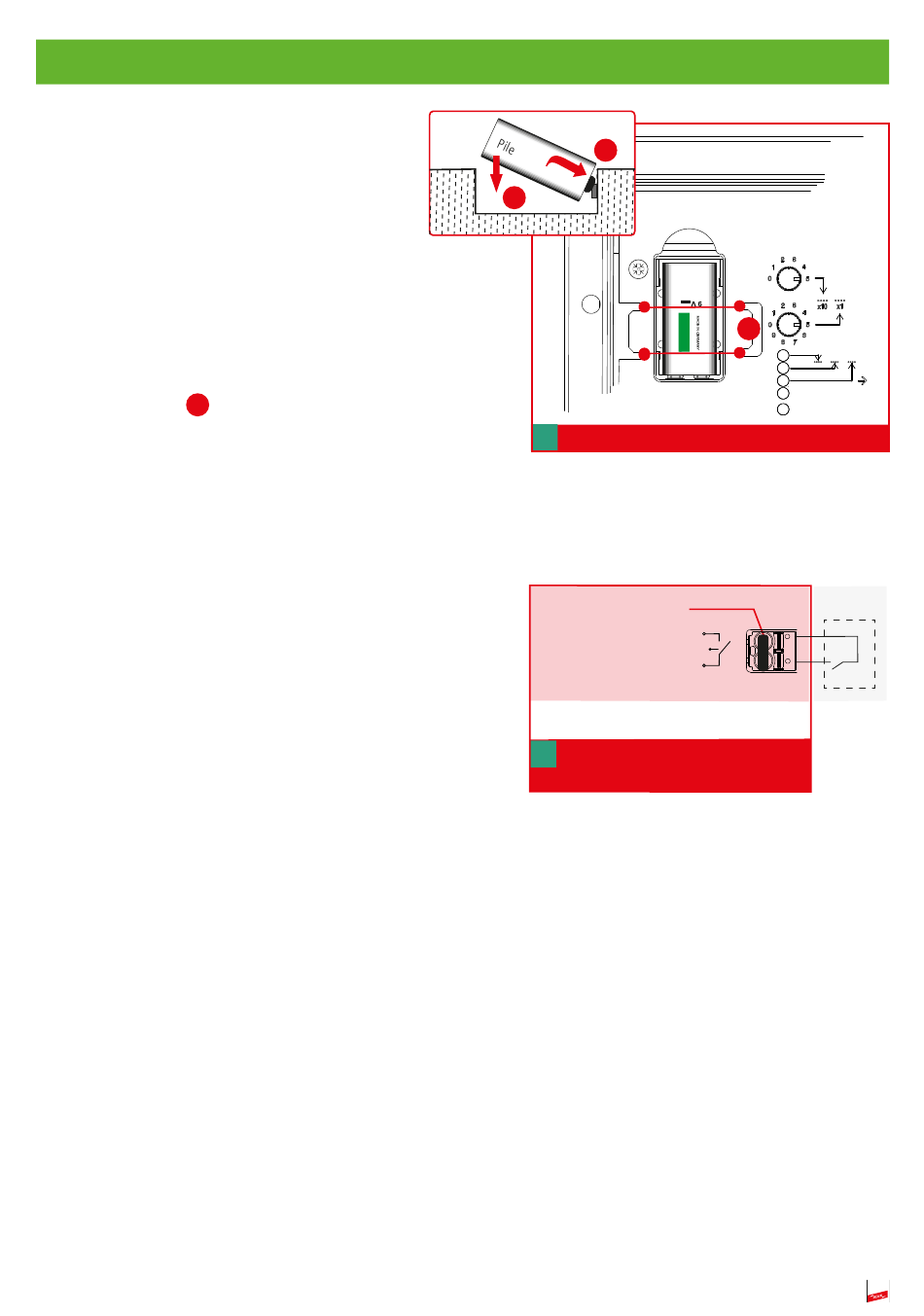

Fig. 4.1.1 Compartiment pile
Digital IN
Fig. 4.1.3
Retirer le cavalier
3.
-
Pile
Autotest
VCSD arrêt/ VCSD off
Cavalier
Raccordement
externe p.ex.
poste de
supervision
11
