4.1.4 Réglage du seuil de réaction
Lors de la mise en service, le seuil de réaction AC doit
être réglé comme valeur effective conformément aux
exigences de l'application
(voir fig. 4.1.4a et fig.4.1.4b)
Pour ce faire, l'appareil doit se trouver en mode de
surveillance ou de décharge. Le cas échéant,
l'appareil doit être exploité via l'alimentation en
tension externe.
Réglage en usine
Le seuil de réaction est préréglé en usine avec 50
volts.
Veuillez procéder comme suit :
1.
Appuyer et maintenir enfoncé le bouton « Validati
on tension de seuil ».
2.
Régler la tension de seuil nécessaire via le commu-
tateur rotatif de codage.
3.
Relâcher le bouton « Validation tension de seuil ».
4.
Prise en charge de la nouvelle valeur de seuil.
Les valeurs entre 3 et 50 V sont autorisées.
La valeur la plus basse est réglée sur 3 V, tandis que
la valeur la plus élevée est réglée sur 50 V ; la LED
d'état clignote comme suit :
État
c'est-à-dire seuil non valable pendant le
mode de surveillance (alternativement
jaune/vert)
État
c'est-à-dire seuil non valable pendant le
mode de décharge (alternativement
jaune/rouge)
Une erreur de commande est survenue (voir fig. 4.2d, page 13).
Une modification du seuil de réaction sans actionnement de la touche « Validation tension de seuil »
conduit également à un affichage LED décrit ci-dessus « Seuil non valable ».
Le dernier seuil réglé correctement reste actif et la sortie 4 ... 20 mA n'est pas influencée par cette erreur
de commande. La « nouvelle valeur » peut uniquement être adoptée en actionnant la touche de validation
ou alors il convient de régler à nouveau « l'ancienne valeur » et de confirmer avec la touche de validation.
12
1
Réglage tension de seuil U
Adjust thresold voltage U
3 ...50 V

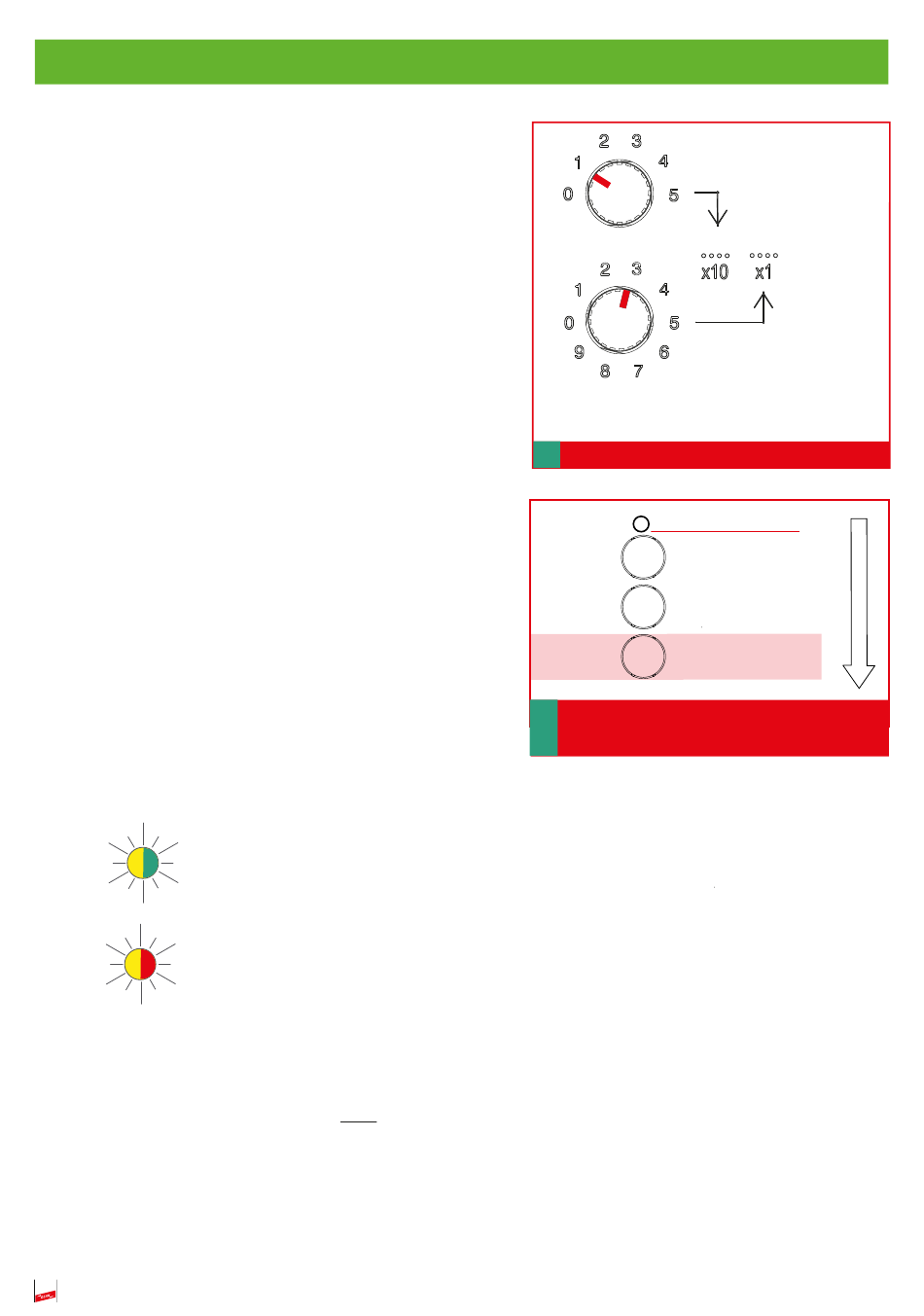

Fig. 4.1.4a Seuil de réaction
État d´erreur/ failure mode
Réinitialiser état d´erreur
Reset failure mode
Démarrage autotest
Start self-test
Touche
Validation tension de seuil
Release threshold voltage
Fig. 4.1.4b Validation
„tension de seuil"
button
Fig. 4.1.4a Response threshold
3
V
rms
th
th
