Instructions pour l'installation de
l'unité intérieure
NOTE : L'installation du panneau doit être réalisée
après celle des tubes et des câbles
Étape 1 : Sélectionner le lieu de l'installation
L'unité intérieure doit être installée à un emplacement
qui satisfait les exigences suivantes :
• L'unité est à au moins 1 m (39") du mur le plus
proche.
• Il faut un espace suffisant pour l'installation et la
maintenance.
• L'espace dans la pièce est suffisant pour le tube de
raccordement et le tuyau d'évacuation.
• Le plafond doit être horizontal et sa structure peut
porter le poids de l'unité intérieure.
• L'arrivée et la sortie d'air ne sont pas obstruées.
• Le flux d'air peut se répandre dans toute la salle.
• Il n'existe pas de rayonnement direct en provenance
de sources de chaleur.
Panneau de plafond
Point de raccordement
du tuyau d'évacuation
Plafond
(Trou du plafond)
Mise à la terre
AVERTISSEMENT
NE PAS installer l'unité dans les endroits suivants
• Dans les zones de forage pétrolier ou fracking
• Dans les zones côtières avec une forte salinité dans l'air
• Dans les zones avec des gaz caustiques dans l'air
comme les environs des sources thermales
• Dans les zones avec des fluctuations de puissance
comme les usines
• Dans les lieux clos comme des placards
• Dans les cuisines équipées de gaz naturel
• Dans les zones avec de fortes ondes électromagnétiques
• Dans les zones de stockage de matériaux ou gaz
inflammables
• Dans les pièces très humides comme les salles de bain
ou buanderies
DISTANCES RECOMMANDÉES
INTÉRIEURE ET LE PLAFOND

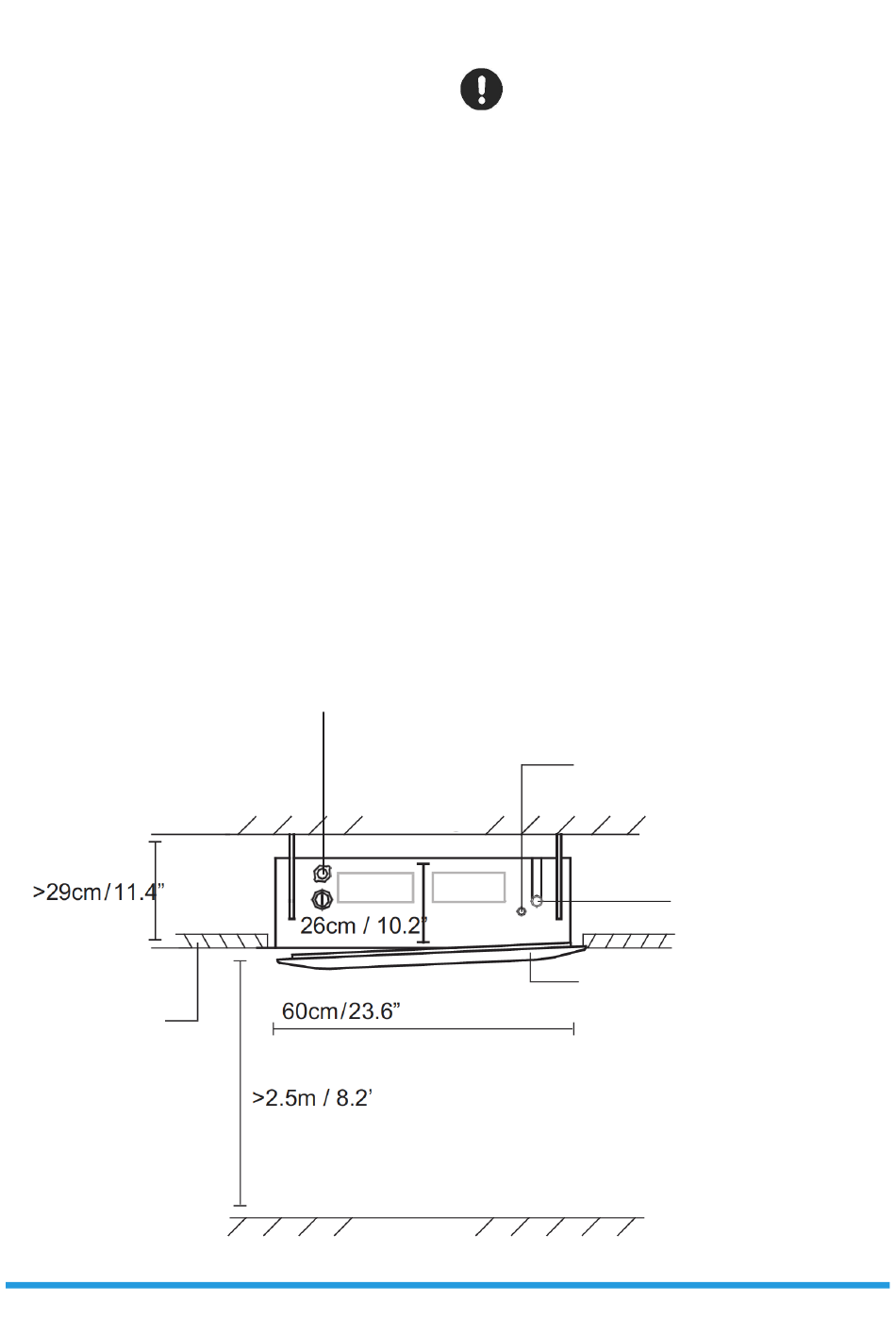

La distance entre l'unité intérieure montée et le plafond
interne doit satisfaire les spécifications suivantes. (Voir Sch.
3.2)
Point de raccordement
du tube de réfrigérant
(côté liquide)
Panneau avant
ENTRE L'UNITÉ
Point de raccordement
du tube de réfrigérant
(côté gaz)
Sch. 3.2
