Raccordement
5.3 Industrial Ethernet
Remarque
Si vous utilisez des câbles d'une longueur > 500 m, l'établissement d'une connexion peut durer
jusqu'à 2 minutes.
Remarque
Si vous connectez un BusAdapter BA 2xRJ45VD HA à un câblage PROFIBUS existant, les
spécifications en matière de connexion du blindage et de protection parafoudre sont les mêmes
que pour PROFIBUS.
Marche à suivre
Pour équiper le câble PROFIBUS PB FC Standard Cable GP d'un connecteur de données mâle IE FC
RJ45 Plug 4x2, procédez comme suit :
1. Dénudez avec l'outil à dénuder environ 6 cm du câble :
– Posez le câble dans l'outil à dénuder.
– Poussez le levier de l'outil à dénuder vers l'avant jusqu'à l'avant dernière position
– Pour sectionner l'enveloppe, tournez l'outil à dénuder.
– Retirez l'outil à dénuder fermé, avec l'enveloppe et les restes de blindage, de l'extrémité
2. Dénudez les conducteurs avec la pince à dénuder :
– Pour éviter un court-circuit, laissez dépasser environ 5 mm de la gaine de conducteur.
– Veillez à ne pas recourber l'extrémité des conducteurs. Si nécessaire, coupez l'extrémité

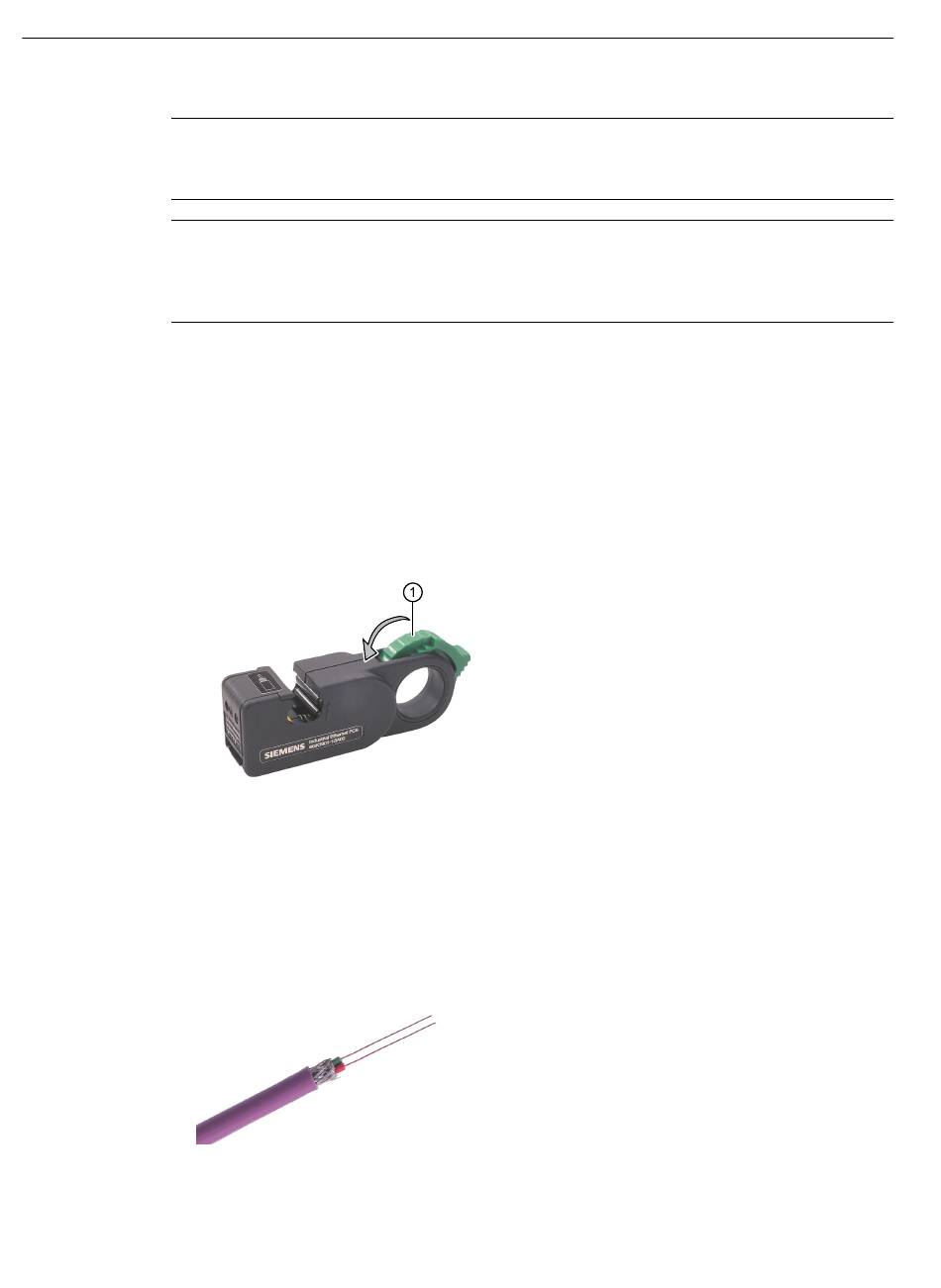

Figure 5-1
3. Ouvrez le connecteur.
32
le cas d'un câble à 2 conducteurs.
du câble.
avec la pince coupante.
Câble dénudé
