Montage
FR
1
1
1

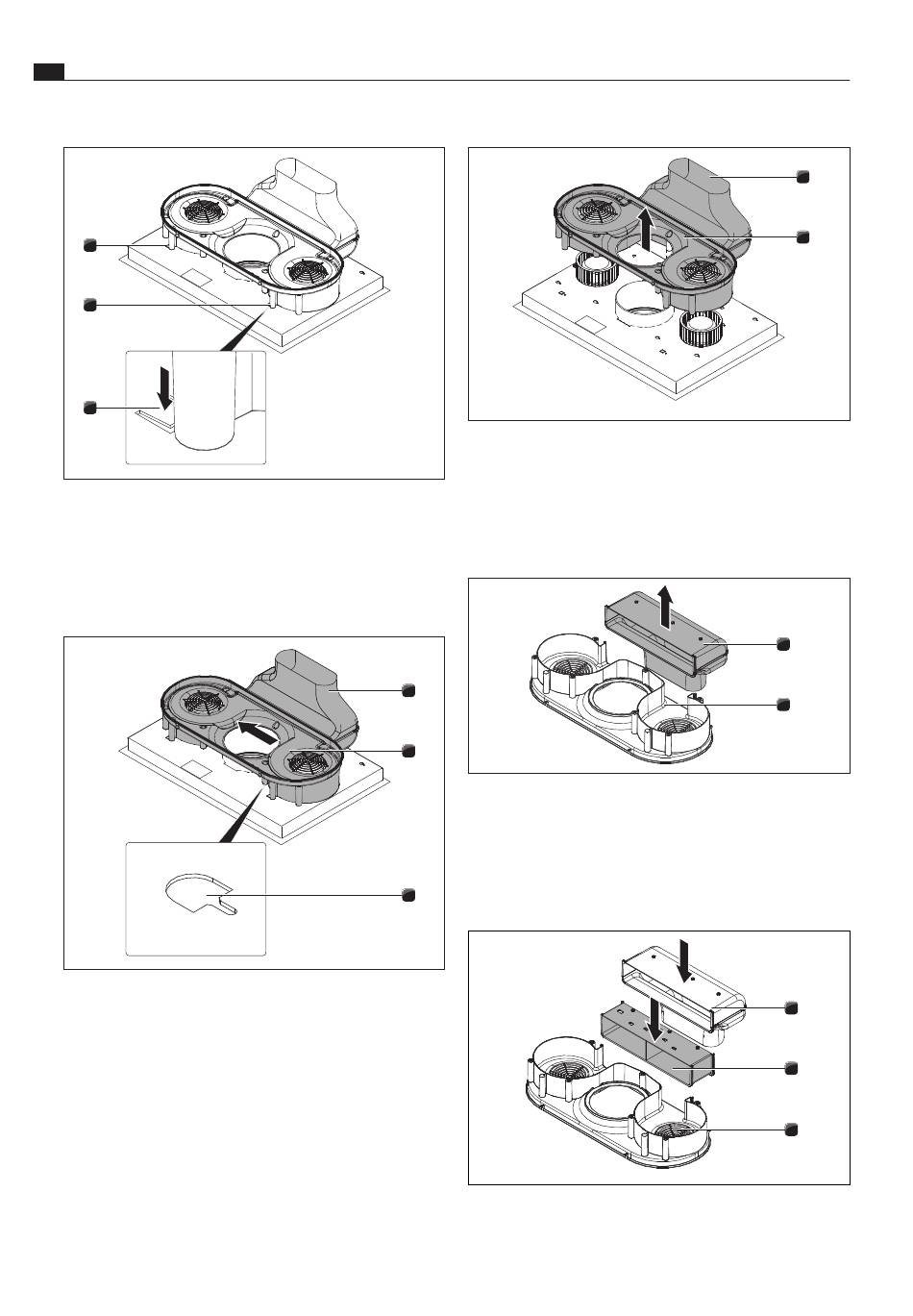

Abb. 6.26 Déverrouiller le blocage de position
[1]
Pattes pour blocage de position
Appuyez sur les pattes à gauche et à droite à l'aide
X
X
d'un tournevis [1] vers le dessus, afin de déverrouiller
le blocage de position.
Abb. 6.27 Déplacer le boîtier de guidage d'air
[1]
Évacuation d'air
[2]
Boîtier de conduite d'air
[3]
Ouverture de réception
Déplacez latéralement le boîtier de guidage d'air [2]
X
X
ensemble avec le coude d'évacuation d'air [1] jusqu'au
bord gauche de l'ouverture de réception [3]
28
Abb. 6.28 Enlever le boîtier de guidage d'air
[1]
Évacuation d'air
[2]
Boîtier de conduite d'air
Enlevez vers le haut le boîtier de guidage d'air [2] muni
X
X
du coude d'évacuation d'air [1].
1
2
Abb. 6.29 Enlever le coude d'évacuation d'air
[1]
Évacuation d'air
[2]
Boîtier de conduite d'air
Retirer vers le haut le coude d'évacuation d'air [1] du
X
X
3
boîtier de guidage d'air [2].
Abb. 6.30 Placer la rallonge du conduit d'évacuation d'air
[1]
Évacuation d'air
[2]
Rallonge du conduit d'évacuation d'air
[3]
Boîtier de conduite d'air
1
2
1
2
1
2
3
