• Les colonnes du tableau devront être dans un ordre spécifié qui ne devra pas être modifié
Les gammes de valeurs suivantes sont données pour être utilisées dans le tableau, liées à la configuration ma-
nuelle du générateur arbitraire (en-têtes de colonnes comme dans Excel):
Colonne Connecté au paramètre HMI Gamme
A
AC start
B
AC end
C
Start frequency
D
End frequency
E
Angle
F
DC start
G
DC end
H
Time
Pour plus de détails à propos de la forme arbitraire et ses paramètres voir „3.10.10. Fonction arbitraire".

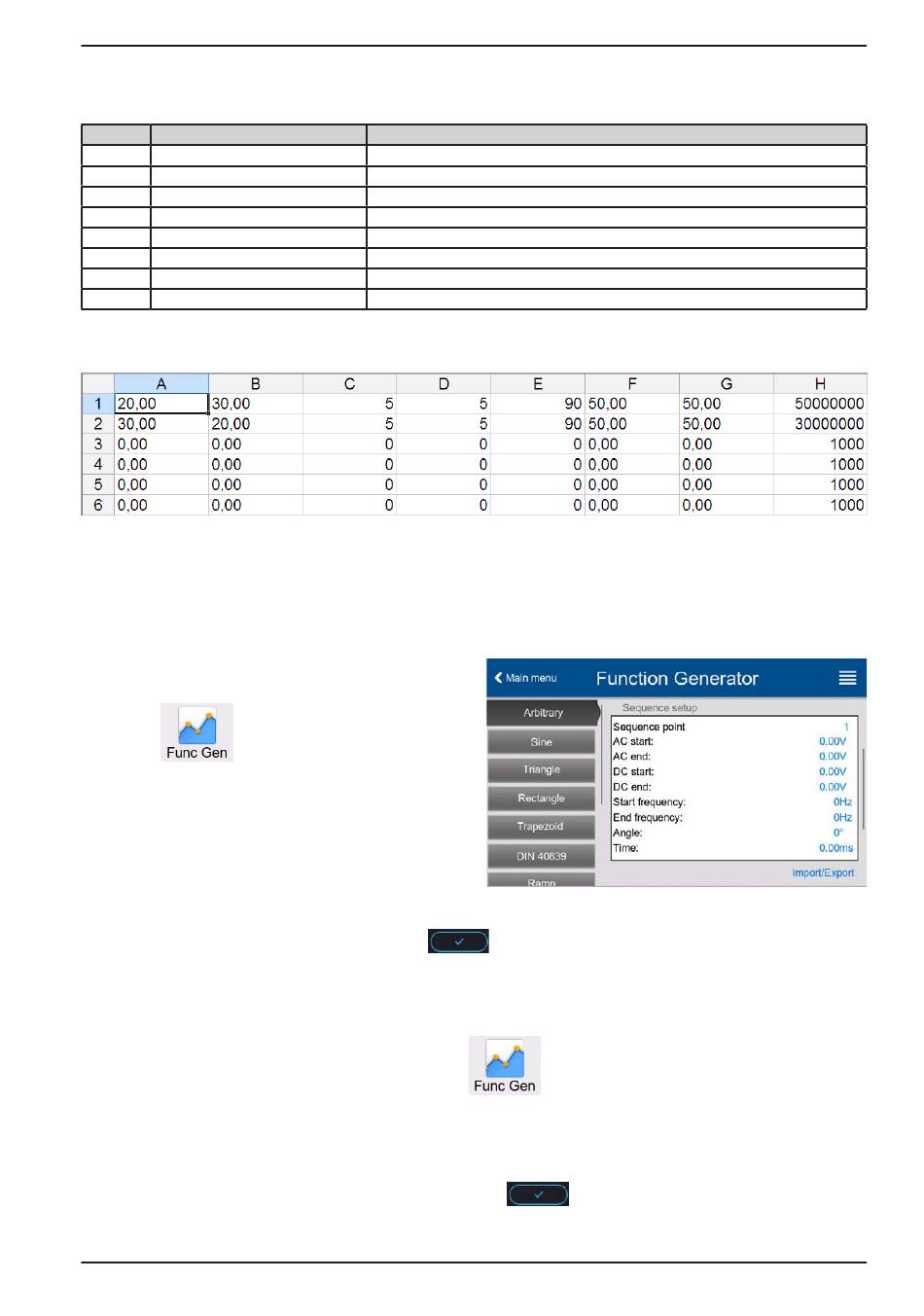

Exemple de CSV :
L'exemple montre que seuls les deux premiers points de séquence sont configurés, alors que tous les autres sont
réglés sur les valeurs par défaut. Le tableau sera chargé comme WAVE_U ou WAVE_I lors de l'utilisation, par
exemple, le modèle ELR 10080-1000 4U, car les valeurs conviendront aux deux, tension et courant. Le nom du
fichier, par contre, est unique. Un filtre vous prévient du chargement d'un fichier WAVE_I après que vous ayez
sélectionné "Arbitrary --> U" dans le menu du générateur de fonctions. Le fichier ne sera pas listé du tout.
► Comment charger un tableau de points de séquence à partir d'une clé USB :
1.
Ne pas connecter la clé USB out de suite.
2.
Lorsque l'entrée DC est désactivée, appuyez
sur
pour accéder au menu de sé-
lection de la fonction. Appuyez sur le groupe
Arbitrary qui affichera les réglages comme
illustré ci-contre.
3.
Faîtes défiler vers le bas jusqu'à "Sequence
setup" et appuyez sur Import/Export, puis sur
Load
et suivez les instructions.
Si la fenêtre ouverte peut au moins lister un fichier compatible, il sera listé pour la sélection. Sélectionnez
le tableau souhaité.
4.
Pour enfin charger le fichier, appuyez sur
cas de mauvais format, un message sera affiché. Le fichier devra être vérifié et essayez à nouveau.
► Comment sauvegarder un tableau de points de séquence sur une clé USB :
1.
Ne pas connecter la clé USB maintenant ou retirez-la.
2.
Lorsque l'entrée DC est désactivée, appuyez sur
tion. Appuyez sur le groupe Arbitrary qui affichera les réglages comme illustré précédemment.
3.
Faîtes glisser vers le bas jusqu'à "Sequence setup" et appuyez sur Import/Export, puis sur
les instructions. Dans la fenêtre ouverte vous pouvez sélectionner un fichier existant, si au moins un fichier
compatible est listé, ou vous pouvez en créer un nouveau en ne sélectionnant aucun fichier.
4.
Sauvegardez le fichier, nouveau ou écrasement, avec
EA Elektro-Automatik GmbH
Helmholtzstr. 31-37 • 41747 Viersen
Allemagne
Voir tableau „3.10.10. Fonction arbitraire"
Voir tableau „3.10.10. Fonction arbitraire"
0...10000 Hz
0...10000 Hz
0...359°
Voir tableau „3.10.10. Fonction arbitraire"
Voir tableau „3.10.10. Fonction arbitraire"
100...36 000 000 000 μs (36 milliards)
. Le fichier sélectionné est alors vérifié et chargé. En
Téléphone : +49 2162 / 3785-0
Fax : +49 2162 / 16230
Série ELR 10000 4U
pour atteindre le menu de sélection de la fonc-
www.elektroautomatik.de
ea1974@elektroautomatik.de
Save
et suivez
