5.2
Réglage de la hauteur des
pièces sortantes
Si les pièces sortantes produisent des
stries, il est possible de procéder à une
correction pendant la pose.

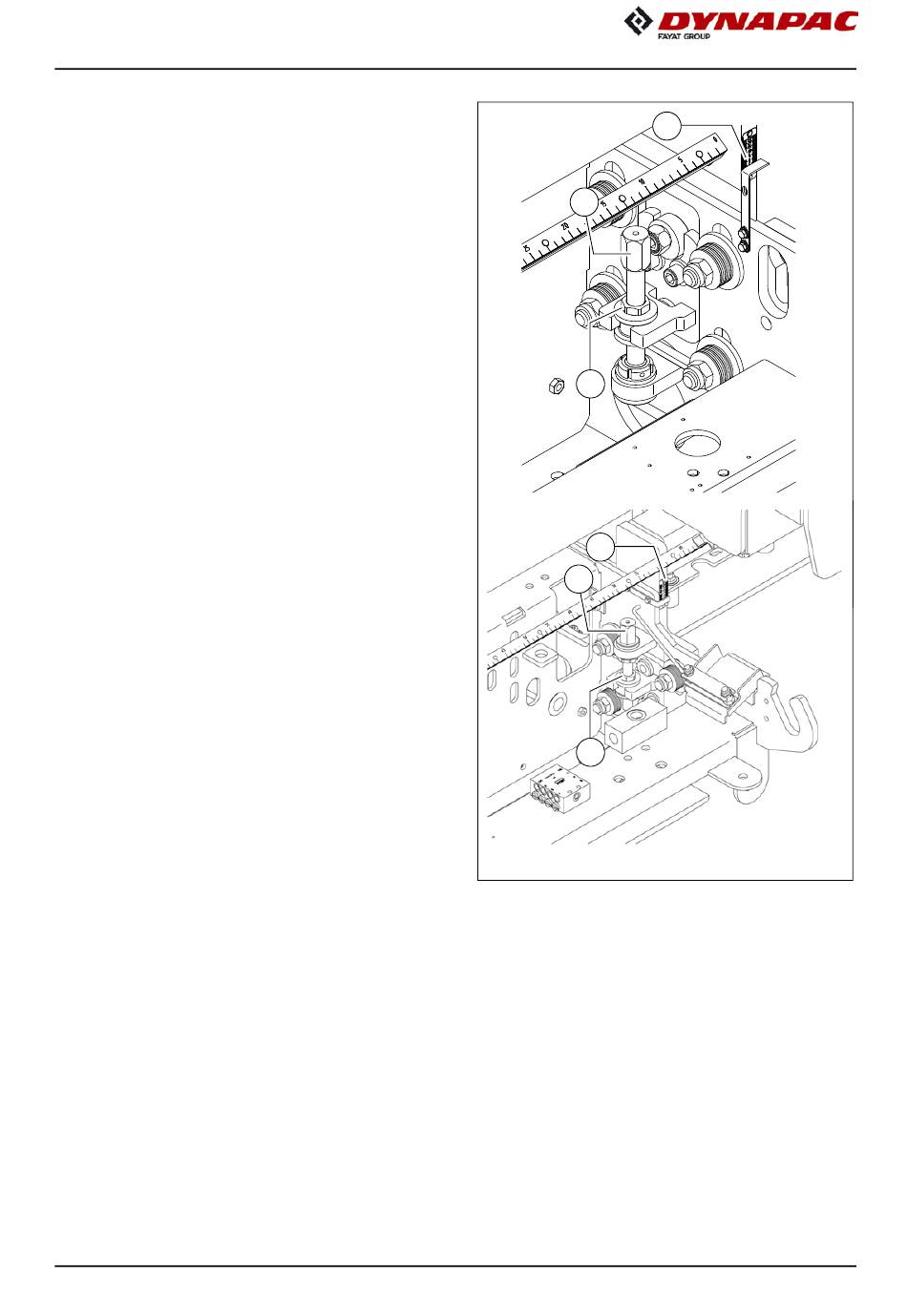

Deux broches de réglage de l'angle se
trouvent sur chaque pièce d'extension.
Elles servent à régler la hauteur de la
pièce par rapport à la table de base.
- Dévisser le contre-écrou (1).
- Régler la hauteur de la pièce d'exten-
sion en tournant le six pans (2) de
la broche.
- Un indicateur et une échelle (3) se
trouvent sur la droite et la gauche des
deux pièces d'extension pour relever
la hauteur réglée.
Les réglages doivent être identiques des
A
deux côtés de la pièce d'extension !
- Serrer à nouveau comme il se doit le
contre-écrou (1) après le réglage.
Les réglages doivent être identiques
A
sur les deux pièces d'extension droite/
gauche !
3
2
1
3
2
1
E 11
