Démonter les
composants HMI
30
5.7 Composants HMI
I
H
G

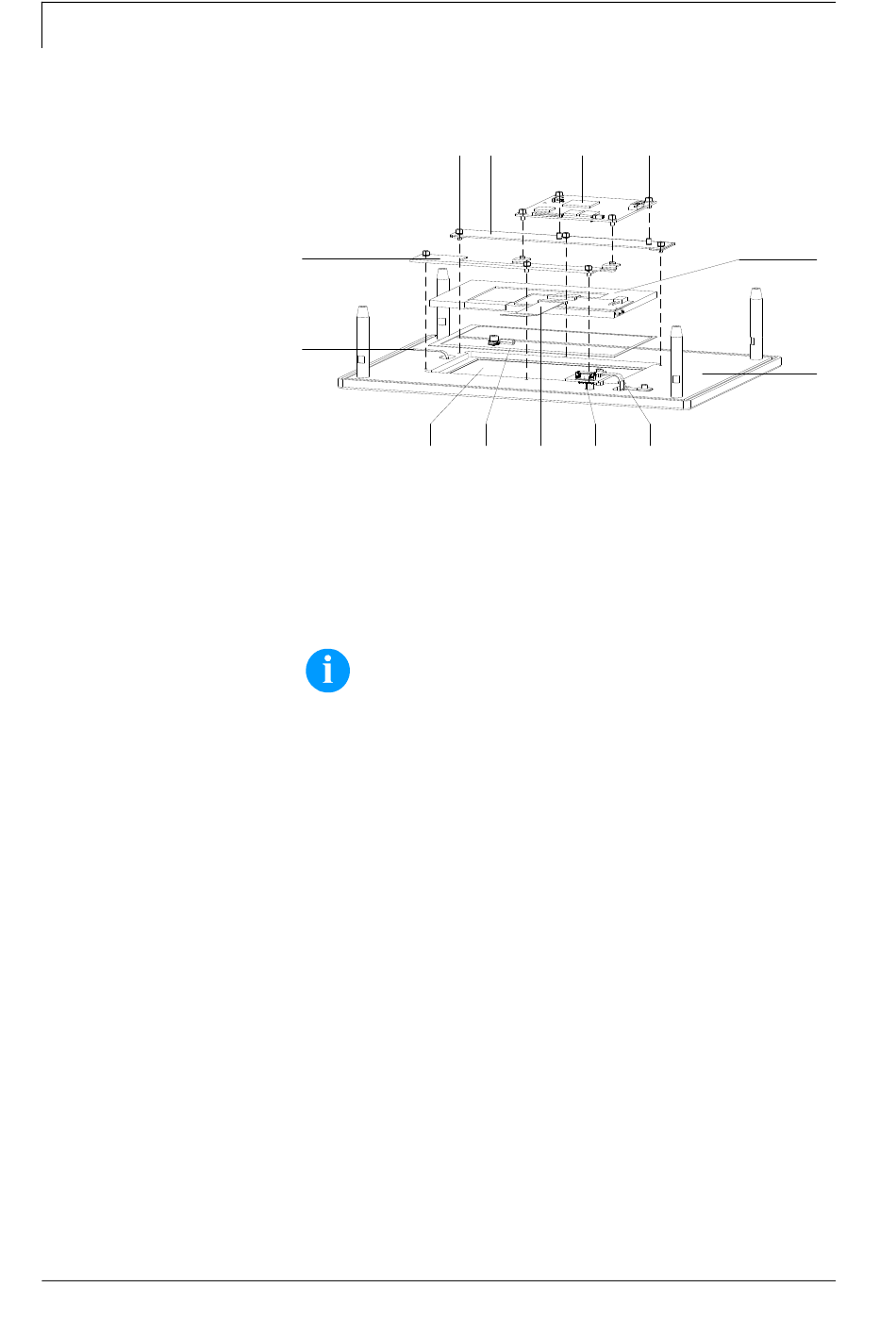

Figure 15
1. Débrancher l'unité de contrôle de l'alimentation électrique.
2. Desserrer les quatre vis à l'arrière et enlever la plaque frontale (B)
(voir le chapitre 5.1, page 23). Déconnecter tous les câbles de
liaison aux connecteurs.
REMARQUE!
Aux travaux suivants, veiller à un environnement non
poussiéreux, afin d'empêcher le renvoi des particules dans le
champ visuel de display.
3. Déconnecter le câble FFC (E) prudemment du connecteur de la
CPU HMI (L).
4. Déconnecter le câble de raccordement (H) du touch panel
prudemment du connecteur de la CPU HMI (L).
5. Déconnecter le câble de liaison à la CPU, desserrer les quatre vis
(M) et enlever la CPU HMI (L).
6. Desserrer les six vis (J).
7. Lever la bordure display supérieure (K) et la bordure display
inférieure (I).
8. Enlever le module graphique (A) et le joint de renforcement.
9. Le touch panel (G) laminé sur le clavier transparent devient
visible. Le touch panel n'est échangeable qu'en combinaison le
clavier transparent.
10. Déconnecter prudemment le câble de liaison, desserrer les vis
placées à côté et enlever la platine de raccordement (D) pour le
clavier transparent.
