Seul un personnel qualifié est autorisé à exécuter les instructions de connexion.

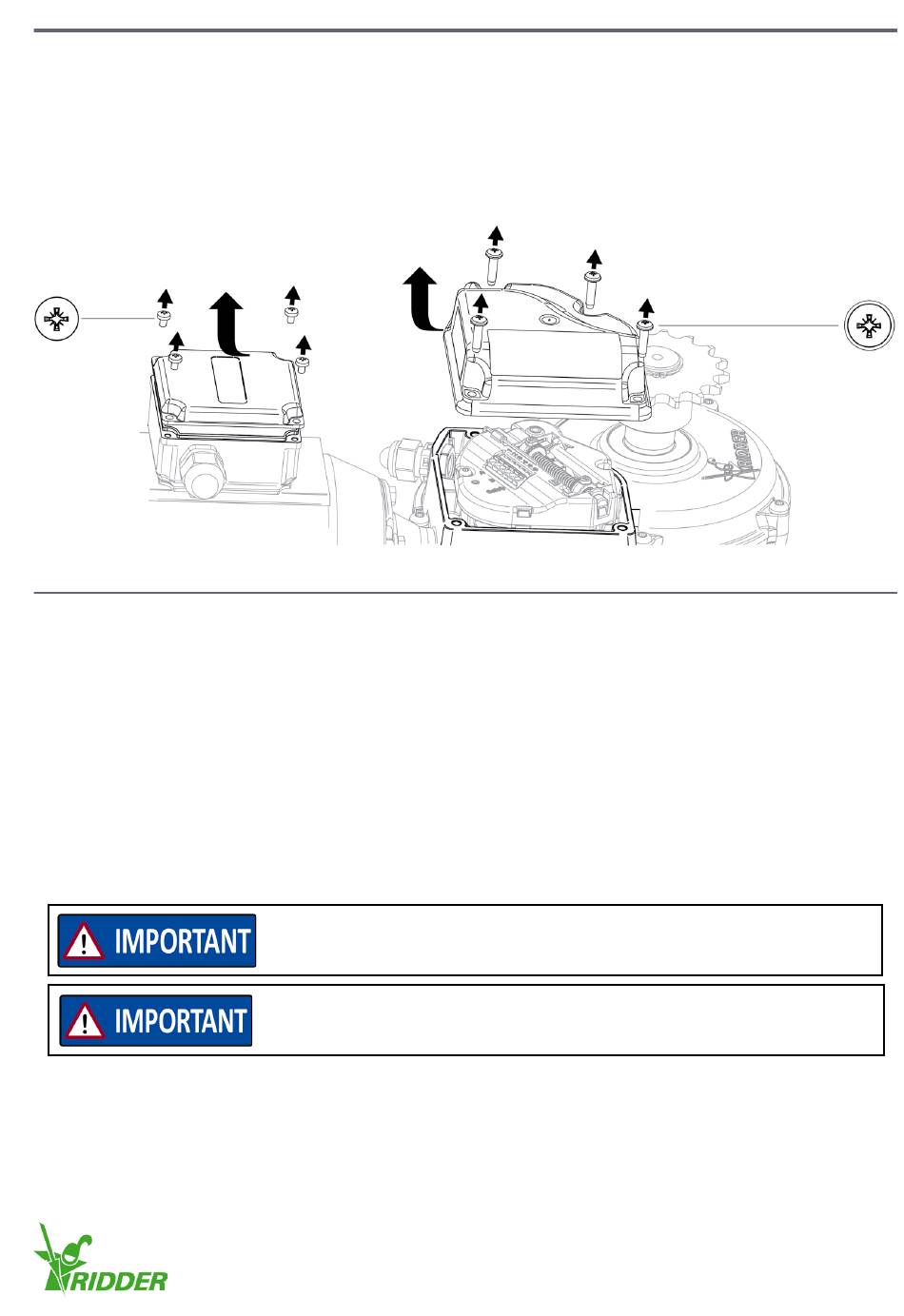

Démontage du couvercle (2x)
• Retirez provisoirement les boulons (2x4) et le couvercle (2x) pour pouvoir réaliser toutes les
interventions nécessaires. Le joint doit normalement rester à sa place (2x).
• Veillez à ne pas endommager ni salir le joint (2x).
• Remontez le couvercle après votre intervention (2x) ! Reportez-vous à la fin du chapitre 7.
PH/PZ
(4x)
5.1 Matériel électrique
• Une section de fils conducteurs de 1,5 mm² s'applique aux câbles des schémas de câblages
généraux des paragraphes §5.4, §5.5, §5.6 et §5.7. Pour les composants, le matériel électrique
et les longueurs de câble utilisés, la section des fils conducteurs nécessaire peut être différente.
Reportez-vous toujours aux informations et aux manuels concernés.
• La connexion à courant moteur via le RLS est interdite ! Le système de fin de course s'applique
aux courants suivants : < 1 A à 24 V CA ou < 100 mA à 230 V.
• Le moteur électrique (EM) dispose d'un presse-étoupe M20x1,5 mm dans lequel passer les
connexions moteur et les câbles PTC (le cas échéant).
• Le réducteur possède un presse-étoupe M16x1,5 mm permettant de passer les câbles RLS.
• Pour vous conformer aux classifications IP, reportez-vous aux spécifications (Ø/Nm) du
paragraphe §3.5 !

5. INSTRUCTIONS DE CONNEXION

Utilisez uniquement les composants et le matériel électrique
appropriés. Reportez-vous aux informations des composants de
commande et du matériel électrique.
Le RLS n'est PAS applicable à la connexion à courant moteur via
l'unité d'interrupteur de fin de course.
