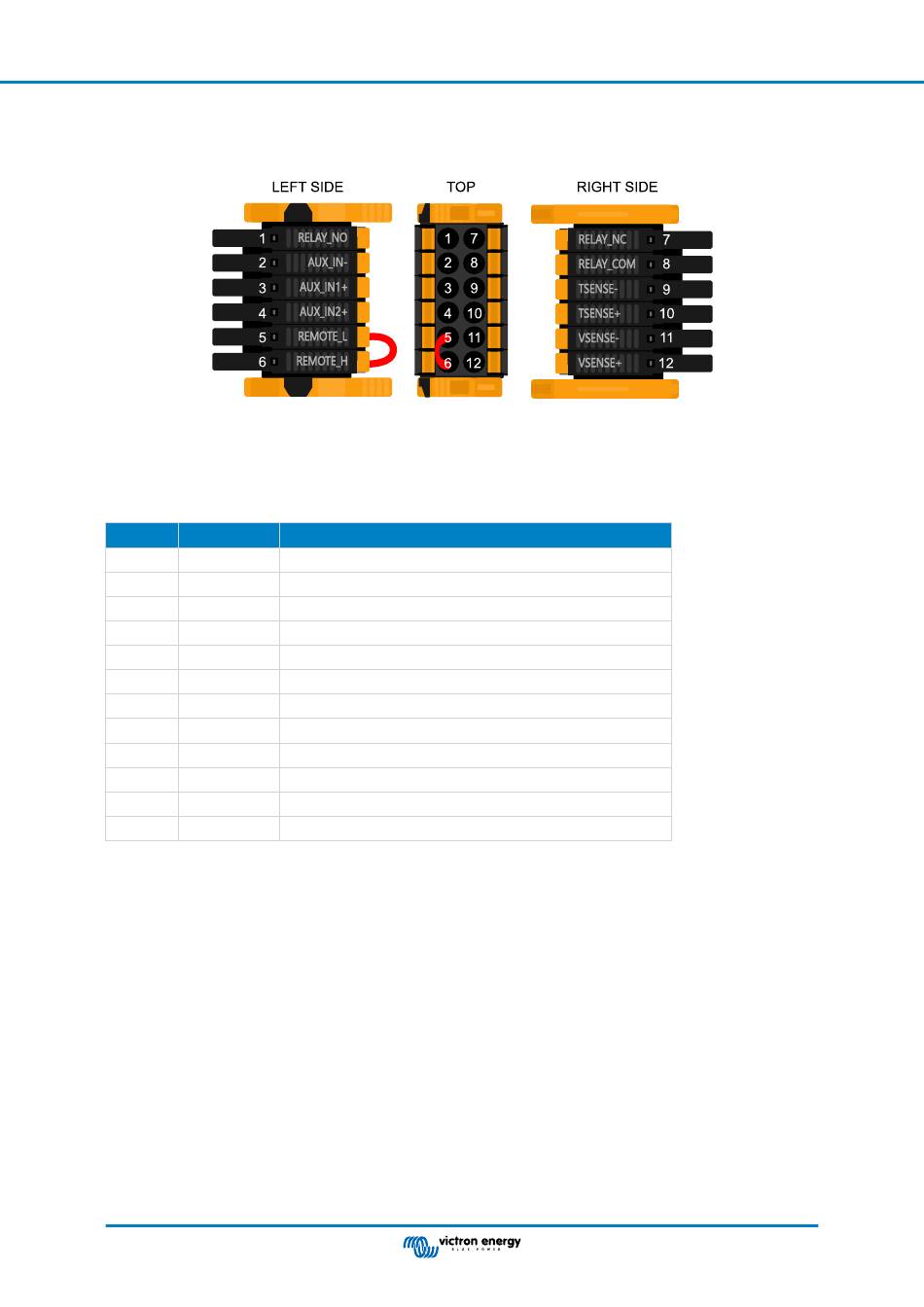

3.10.6. Diagramme de borne d'entrée I/O d'utilisateur
Figure 1.
Le connecteur d'entrée I/O de l'utilisateur est situé en bas à gauche de la zone de connexion. Le diagramme montre
3 perspectives. Côté gauche – Dessus – Côté droit
3.10.7. Fonctions I/O d'utilisateur
Tableau 2. Fonctions I/O d'utilisateur – Voir la section Installation pour davantage de détails.
Numéro
Connexion
1
Relay_NO
2
AUX_IN -
3
AUX_IN1+
4
AUX_IN2+
5
REMOTE_L
6
REMOTE_H
7
RELAY_NC
8
RELAY_COM
9
TSENSE -
10
TSENSE +
11
VSENSE -
12
VSENSE +
3.11. Programmation avec VictronConnect.
Ce guide vous aidera avec les éléments spécifiques de VictronConnect qui concernent le Contrôleur de charge solaire MPPT.
Pour plus d'informations générales sur l'application VictronConnect, comment l'installer, comment la jumeler à votre appareil et
comment mettre à jour le micrologiciel, par exemple, reportez-vous au
liste de tous les appareils compatibles VictronConnect.
Remarque : Ces instructions peuvent s'appliquer à différents produits et à différentes configurations. Lorsqu'il est fait mention
d'une tension de batterie dans ces instructions, elle se réfère à une batterie de 12 V. Veuillez multiplier les valeurs données par
4 pour obtenir les paramètres correspondant à une installation configurée pour un système de 48 V.
Page 9
Onduleur solaire RS Smart
Description
Connexion Normalement ouverte Relais programmable
Point négatif commun pour des entrées auxiliaires programmables
Connexion positive entrée auxiliaire 1 programmable
Connexion positive entrée auxiliaire 2 programmable
Interrupteur on/off à distance Bas
Interrupteur on/off à distance Élevé
Connexion Normalement fermée Relais programmable
Point négatif commun de relais programmable
Borne négative de la sonde de température
Borne positive de la sonde de température
Borne négative de la sonde de tension
Borne positive de la sonde de tension
manuel général de
VictronConnect. Vous trouverez
ici
une
Installation
